逻辑分析仪抓取：DIY视频采集卡调试的踩坑实录

品鉴达人 · 发表于 2026-9-4 20:52

上周给旧HDMI采集卡改自定义输出时序，差点没把我头发薅光。折腾三天软件换了三套驱动都不行，最后靠逻辑分析仪抓了十分钟，直接把问题揪出来。信我，玩DIY采集改机的，这步真的能救大命。

什么时候你需要用逻辑分析仪抓取信号

什么时候你需要用逻辑分析仪抓取信号

很多玩非编的朋友碰到底层采集问题，只会死磕软件设置，换驱动换系统。大多数时候，问题根本不在软件。
你改了 HDMI 转USB板卡的输出，插电脑永远认不到设备。采集出来固定间隔绿屏花屏跳帧，所有软件参数都调遍了还是不行。旧广播级采集卡刷了固件输出不对，找不到原厂技术支持。
这些情况，掏逻辑分析仪抓一把，比你瞎蒙十天管用。💡
我前阵子碰的问题就是，采集卡输出给采集盒的场同步信号偏移了12个时钟周期，软件层面永远测不出这个问题，只有抓出来波形摆在一起，一眼就能看到不对。
现在百来块就能买个入门的十六通道逻辑分析仪，不是只有硬件工程师才能用。DIY改采集、救老视频设备、做自定义采集的非编玩家，备一台真的不亏。
我整理了必抓的场景：
1. DIY改装采集卡后设备握手失败 2. 固定间隔花屏排除软件问题后 3. 自定义视频时序输出调试 4. 破解老视频设备的私有输出协议

逻辑分析仪抓取的正确接线，90%的新手第一次就接错

说实话，入门逻辑分析仪那一堆杜邦线，新手看着就晕，接错了抓出来全是杂波，纯纯白给。❗
我第一次抓HDMI DD通道信号的时候，把通道顺序接错就算了，地线还没接紧，抓出来全是乱码高电平，我盯着屏幕看了半小时才反应过来哪里错了。
第一个坑：地线。必须把逻辑分析仪的地线和被测设备的地线共接，而且接线越短越好，接的点越近越好。我之前贪方便拉了20公分的地线，抓出来全是干扰波纹，换了5公分的短直通线，波形瞬间干净。
第二个坑：通道不做标记。接一个通道随手标一下，别信自己的记忆力，抓完了对着一堆线挨个儿试，太浪费时间。

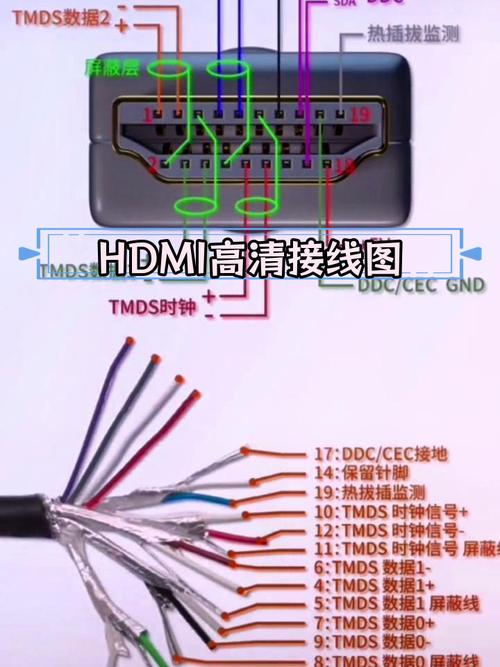

逻辑分析仪抓取HDMI信号接线实拍

还有采样率的坑，很多新手上来就开最高采样率，结果抓两秒就内存爆了，软件直接卡死。其实完全没必要，只要采样率达到被测信号带宽的5倍以上就足够用。抓普通视频同步信号和控制信号，100M采样率的入门款完全够，根本不用花大几千上G采样率的机器。

抓完信号怎么分析，找对问题比啥都重要

抓完一屏幕波形，很多人直接看懵，不知道从哪下手对吧？
我第一次抓完也这样，盯着一堆线看了十分钟，头都大了。后来摸出规律，其实很简单。先找同步信号。不管是HDMI、SDI还是老的分量视频，同步信号都是规律的方波，先把同步通道单独拉出来对齐，再看数据信号和同步信号的相对位置。
我上次那个偏移问题，把场同步和数据通道摆在一起，一眼就看到数据有效段出来的时候，同步信号晚了十几个周期，问题直接实锤。

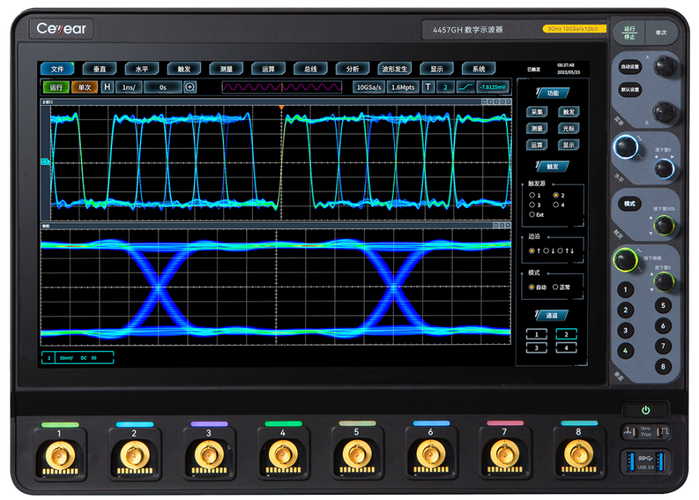

逻辑分析仪抓取视频场同步信号波形图

如果是抓DDC通道的EDID数据，现在几乎所有逻辑分析仪软件都自带I2C协议解码，直接勾上就能自动解码出数据，不用你对着波形一位一位数，省老鼻子事儿了✅。
哦对，说个最容易忽略的点，抓取一定要设触发。别开了采集就瞎等，设置成同步信号上升沿触发，一来信号就触发抓取，一抓一个准，不会抓一堆没用的空数据占内存。
不过话说回来，现在入门逻辑分析仪的软件都做的很友好，就算你第一次玩，调两次就能摸到门道。我那个绿屏问题，搞了三天软件没搞定，抓信号十分钟找到问题，改完时序直接正常，现在采4K 60帧稳得一批。
很多人碰这种问题第一反应就是换设备，其实百来块整个入门逻辑分析仪，抓一下就能解决，省下大几千买新卡的钱，买啥不好。要是你玩老磁带采集，救那种早就停产的老采集卡，这个技能真的是杀手锏，我上个月刚救了一块09年的广播级采集卡，现在还能用来采Betacam磁带，香得很。
别信那些说逻辑分析仪只有专业工程师能玩的话，门槛真没那么高，稍微花点时间就能上手。
