网络分析仪校准：视频工程人绕不开的精度必修课

品鉴达人 · 发表于 2026-9-4 21:25

上次给客户调4K 12G SDI的播出系统，测出来眼图歪得离谱，翻来覆去查了板子、换了跳线，最后才发现——网络分析仪三个月没校准，误差偏到姥姥家了。
干我们视频工程这行，现在早就不是剪完片导出就完事的年代了。IP化播出、万兆非编网、远程直播回传，哪一样不需要测链路损耗、阻抗匹配？仪器不准，你所有的排查工作都是白做。

为什么视频工程必须盯紧网络分析仪校准

很多做非编系统集成的朋友，总觉得校准是射频圈的事，跟剪视频、搭播出网不搭边。说实话，这误区能坑得你半年赚的钱都赔进去。

现在的专业视频传输，不管是基带SDI还是IP流，对链路的回波损耗、插损要求都卡得极严。10G SDI的链路，回波损耗差1dB，就可能出现随机丢帧、误码，你后期剪得再丝滑，播出去一样卡成PPT。

之前认识一个同行，接了县台的全IP改造项目，测了一周，所有万兆光纤链路的回波损耗都不合格，换了整整两箱进口跳线，还是不对。最后把仪器送计量院校，发现仪器本身的参考偏移了0.8dB，等于仪器从根上就错了。白瞎了一周工期，赔了五万块违约金，提起来就骂街。

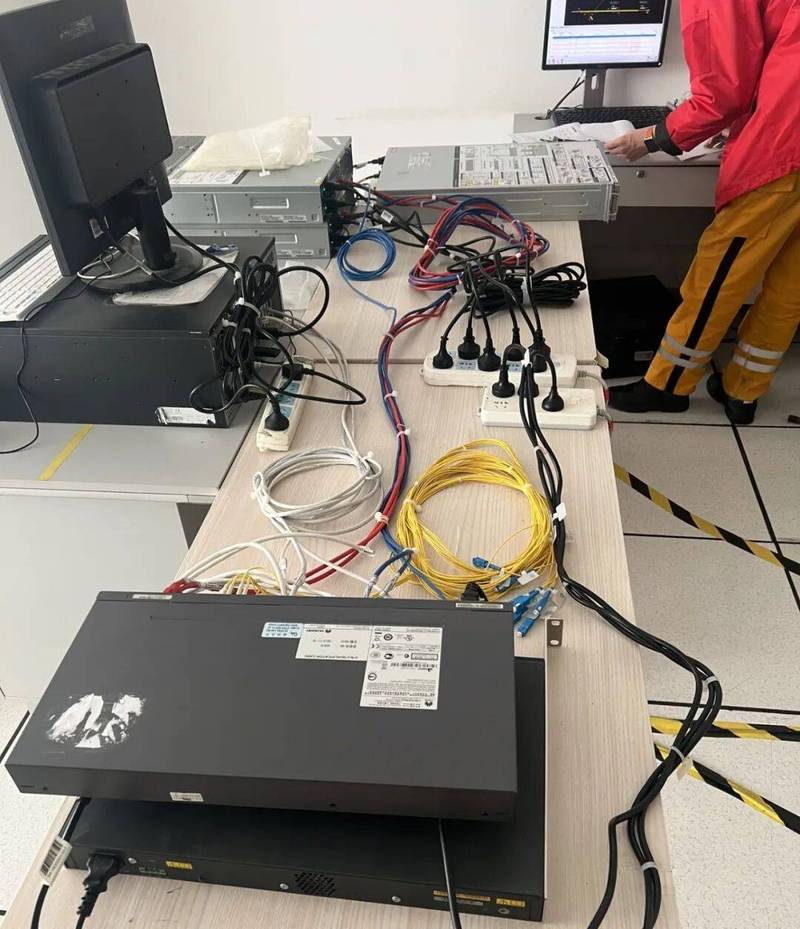

广电IP系统网络分析仪测信号现场图

💡 别觉得仪器是新的就不用校。出厂校准只能保证出货时的精度，运输颠簸、温度变化、频繁拔插接头，都会一点点飘误差。飘得你看不出来，等出了大问题再找原因，早就晚了。

小工作室能自己做的日常校准

很多小工作室没条件次次送计量院，其实现在大部分在售的矢量网络分析仪都带电子校准件，日常用完全可以自己校，省不少钱。说点实操干货，全是踩坑踩出来的。

❗ 第一步，一定要预热够。别开机十分钟就急着校，仪器核心部件没热稳定，校完的误差比不校还大。常温下至少30分钟，夏天机房温度超过30度，多等15分钟，不急这一会儿。

绝对不要在旧校准数据上叠加新校准。很多新手图省事儿，直接在之前的校准结果上改，误差会一层层叠加上去，越校越偏。每次校准之前，先清空所有旧数据，从头来。

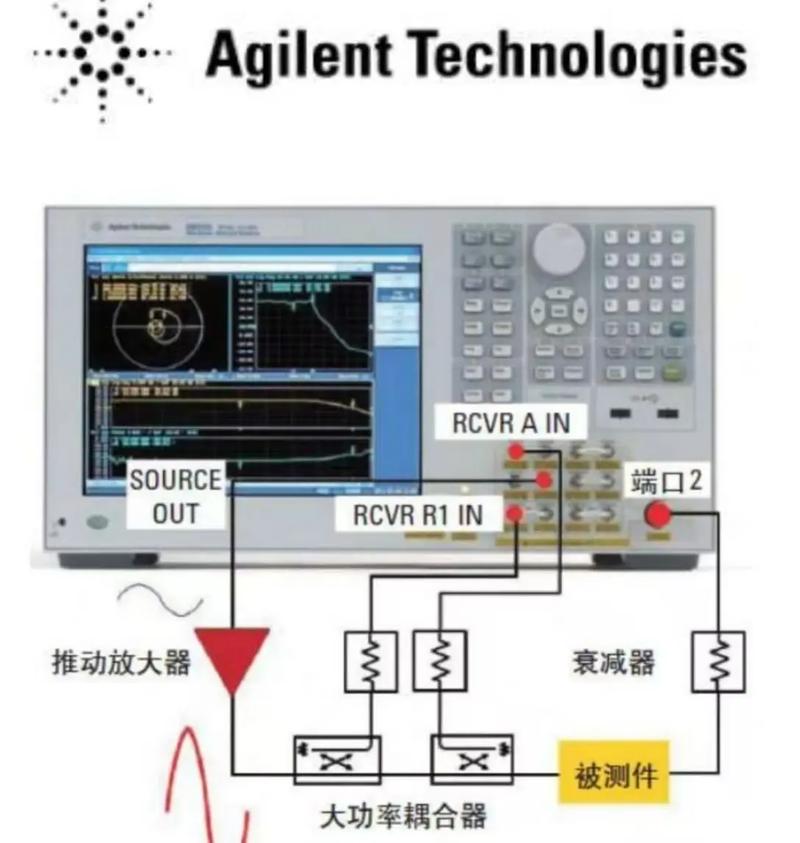

矢量网络分析仪电子校准件连接图

接校准件的时候，SMA接头一定要拧到合适的松紧。差半圈，回波损耗的误差就能差0.5dB以上。说实话我之前图快，拧个大概就开始测，熬了一整夜找误差来源，最后发现就是接头没拧紧，懊恼得想砸键盘。

✅ 要是用机械校准件，开路、短路、负载三个步骤一个都不能少，顺序错了都不行。别跳步骤，跳一次错一次。日常测视频IP链路、光模块，自己做一次电子校准，精度完全够用。

校准周期和那些容易踩的隐形坑

校准周期和那些容易踩的隐形坑

很多人拿着说明书说，校准周期一年，就严格一年送出去一次。不对，周期是死的，使用频率是活的。你天天搬去施工现场测，摔过碰过，半年就得校一次。你放机房一年用不了三五次，拖到一年半也没问题。

说几个没人愿意说的坑：

第一，校准别只校准功率，一定要校准相位和群延迟。很多第三方计量机构图快，只给你校功率，相位误差不管。你测直播链路的端到端延迟的时候，差个几百纳秒都正常，出了问题你都找不到在哪。

第二，你的参考校准线一定要一起校。参考线天天拔插，接头磨损比仪器还快，仪器校准了，线不准，最后结果还是错的。送校的时候把常用的那根参考线带上，一起出证书。

第三，仪器摔过，不管外观有没有损坏，立刻重新校准。我有个朋友，仪器从推车上滑下来，壳子都没花，就接着用，结果测出来的插损全错，差点把甲方整个机房的跳线全换了，那损失可不是一个校准钱能比的。

不过话说回来，也不用太焦虑。每次测重要的播出链路、非编核心网之前，花十分钟做个电子校准，比什么都强。

干我们这行，拼到最后就是拼细节。你链路测不准，后期剪得再精细，输出再完美，最后播出出问题，全都是白搭。这点校准的小事，费不了多少时间，却能帮你省掉大把踩坑的成本。对吧？
