剪辑室专业设备供电：谐波电流分析与故障排查

品鉴达人 · 发表于 2026-9-15 02:42

你有没有遇见过，剪辑工作站好好的，突然就蓝屏。外接的调色监视器突然闪一下跳信号。换了电源换了线材还是查不出问题。

大概率，你摊上谐波了。

为什么剪辑室会出谐波电流问题？

现在专业剪辑工作室，多少设备？4K专业监视器、多盘位硬盘阵列、硬件采集卡、补光灯、路由器、降噪麦，一堆带开关电源的家伙，全怼在一个入户插排上，对吧？

开关电源本身就是非线性负载，输入电流根本不是规整的正弦波，一堆设备的电流叠加之后，就会诞生乱七八糟的谐波分量。

说实话，我之前工作室搬地方，图省事把原来分两个回路的设备全改到一个回路，半个月烧了一块8盘位的阵列卡，前前后后找了半个月故障才揪出谐波这个元凶，太坑了。

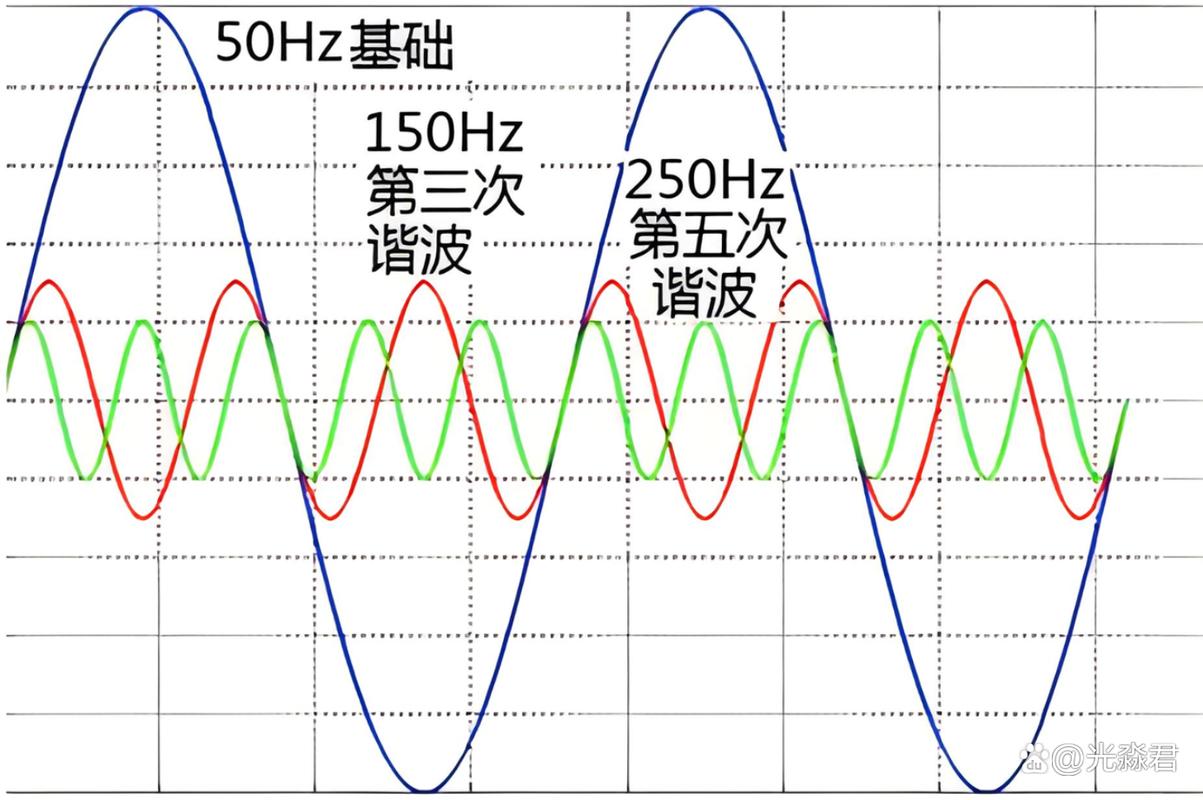

剪辑室多设备供电谐波电流波形对比图

3次、5次这类奇次谐波是重灾区❗咱们普通居民楼、商住楼的供电零线，截面积本来就比火线小一圈，谐波都挤在零线上走，时间长了零线都能发热，我亲手摸过，那温度快赶上烤机的笔记本C面，你说吓人不吓人。

咱们做剪辑用的专业设备，对供电波动敏感得离谱。一丁点的波形畸变电压抖动，都可能触发硬盘保护，或者显卡输出错帧，这不就是你剪着剪着预览突然卡一秒、PR达芬奇毫无征兆崩溃的原因？很多人骂软件垃圾，骂硬件品控差，压根没想到问题出在供电上。

不用专业仪器，自己怎么测谐波电流？

很多人觉得谐波电流分析是电网工程师的活，咱们普通人搞不来。真不是。

现在百元级的插排式电力监测仪，都能直接看谐波数据。💡你只需要把工作室所有设备打开，调到平时工作的满负载状态，把监测器插在总进线插板上，看THD总谐波失真率这个参数，心里就有数了。

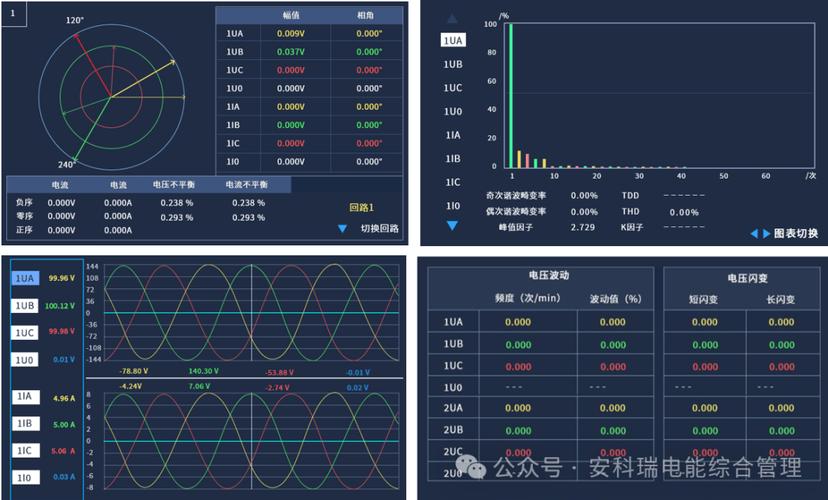

家用电力监测仪测剪辑室谐波电流数据图

我自己一百八十块买的那款，当时测出来原来那个混插的回路THD到28%，直接吓出我一身冷汗。

一般来说，给敏感电子设备供电，THD最好控制在8%以内，超过15%，长期用就是在加速硬件老化，烧主板烧硬盘真不是瞎扯。

对了，吐槽一句，别信那些几十上百块的“滤波插排”吹得神乎其神，大部分只能滤掉点高频干扰，对最害人的低频3次谐波根本没用，纯属交智商税。我之前买过一个三百多的，测完该怎么样还是怎么样，亏了。

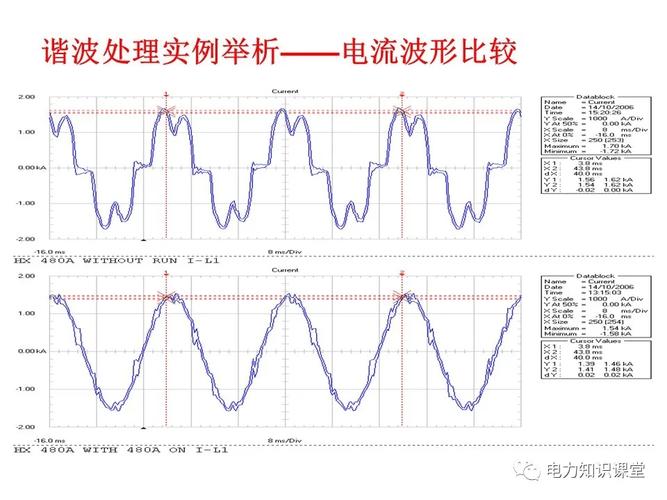

谐波超标了怎么解决？几个亲测有效的方案

谐波超标了怎么解决？几个亲测有效的方案

首先，最省钱也最有效的办法，分回路。把大功率的非线性负载，比如补光灯、空调、烧水壶这些，和你的剪辑工作站、专业监视器、硬盘阵列分开走两个不同的入户回路。说白了，别让大负载跟你的核心设备抢电。✅我自己分完回路之后，再测THD直接降到7%，原来困扰大半年的偶尔蓝屏、监视器闪屏问题，再也没出现过。

要是你租的工作室只有一个入户回路没法改怎么办？那就买明确标注了抑制3/5/7次奇次谐波的专用滤波插座，别买那种普通的降噪滤波款，要看参数，不标注的别碰。

还有，你的工作站如果用的是五六年的老电源，也不妨换一块好点的金牌全模组。好电源本身就带谐波抑制设计，输出的电流波形干净，不止是稳定12V电压那么简单，对所有核心硬件都有保护。说实话，很多人配工作站，几万的显卡校色仪都舍得掏，就抠那几百块的电源钱，最后出问题丢素材，亏得更多。

我见过最离谱的案例，一个做商业调色的师傅，几十万买的调色台加Reference监视器，一直有偏色问题，屏幕亮度时不时飘，找了显示器厂商找校色仪厂商，折腾大半年都没解决，最后测供电发现谐波超了四倍，零线烫得摸不住，改完分回路，偏色问题直接消失了。你说上哪说理去？

不过话说回来，如果你只是一个笔记本剪点短视频，本来功耗就低，也没必要这么折腾。要是你是专业干活的，一堆核心设备存着好几个T的项目素材，真不妨抽半小时测一下。

毕竟，好多莫名其妙的故障，根源真的在你看不见的供电里。最后提醒一句，测的时候别乱摸带电的线路，安全第一❗
