剪圈修线必备技能：万用表测通断实操干货

品鉴达人 · 发表于 2026-9-22 06:28

玩非编的谁没遇到过线突然挂了的情况？昨天赶片子的时候，外接监看的SDI线突然没信号，换了端口换了机子还是不行——线断了，这太闹心了。
动辄大几百的专业线说扔就扔？肉疼。先自己找问题啊，找断点第一步，就是万用表测通断。

先搞懂：通断档到底测的是什么？

很多新手刚拿表，只知道捅上去响了就是通，不响就是断。其实根本没搞懂原理。
通断档本质上是测低阻值，绝大多数万用表会预设一个阈值，一般是30Ω左右，只要被测线路的电阻低于这个阈值，蜂鸣器就会响。
说白了，响只是告诉你“这条路电阻很低”，不是说“这条路完全没问题”，这个概念搞不对，后面全错。
我见过好多新手拿着表直接怼铜芯，手还同时碰着两个探针的金属头，那蜂鸣响得吓死人，以为线好着呢，结果装回去还是用不了——你那是把自己身体当导体了啊喂❗

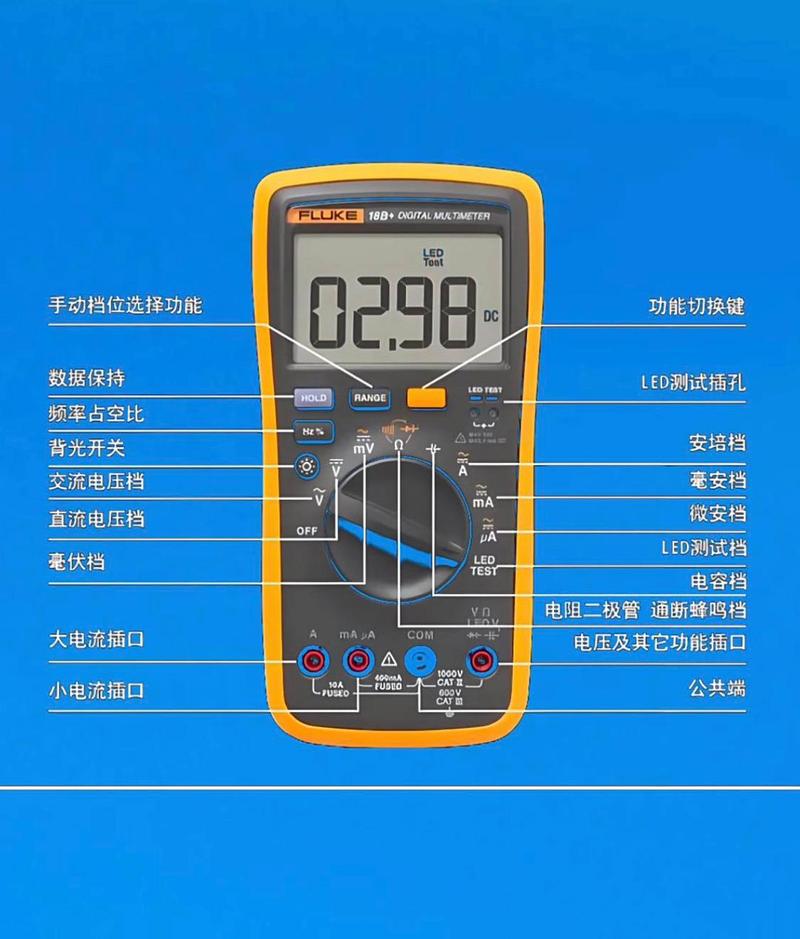

视频线材维修数字万用表通断档位标识图

非编人日常：不同线材的测通断实操技巧

我们碰得最多的就是卡农音频线、SDI/HDMI视频线、滑轨/云台控制线、监视器供电线，不同线的测法其实不一样。
先讲最简单的：测整根线是不是完全断开。比如你一根卡侬线，一头接不了信号，把两个探针分别接两端同一引脚的触点，响就是通，不响就是完全断了。
测多芯线就要耐住性子，一个引脚一个引脚测，别嫌麻烦。我上次修一根坏的HDMI2.1线，19个引脚一个个对，愣是找出两个虚断的芯，接好照样跑4K120，省下小一千买了块SSD，香爆了💡
要是你已经确定某根芯断了，但是找不到断点在哪里，教你一个我常用的找断点方法：一端把断芯和线的屏蔽层拧在一起，万用表打到通断档，一个探针接另一端的屏蔽层，另一个探针沿着线的外皮慢慢走，一直走，本来一直响，走到某个位置突然不响了？断点就在那周围半厘米的地方，剖开皮就能找到，百试百灵。
我上次那根12米的延时摄影滑轨控制线，就是这么找出来的断点，剪了重新接，用到现在两年多没出问题。

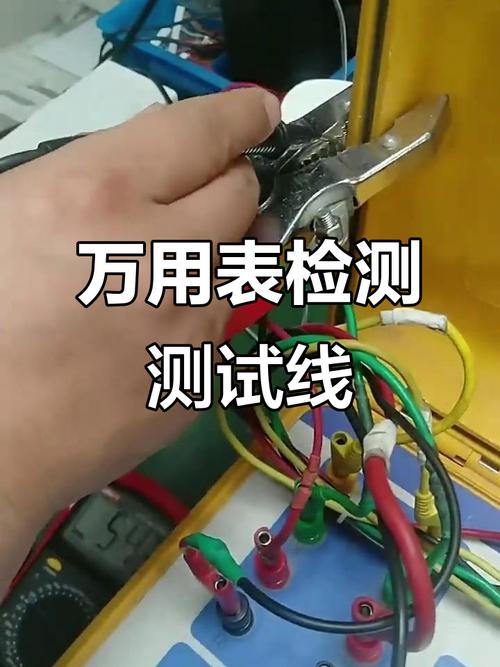

非编机房万用表测SDI线通断实操图

说实话，很多人就是嫌麻烦，宁愿花钱买新线也不肯花十分钟测一下，其实真的不难。多试两次就熟了。

踩过坑才懂的避坑技巧

踩过坑才懂的避坑技巧

第一个大坑：蜂鸣不响不代表完全不通，响了也不代表一定能用。
我刚学的时候就踩过这个坑，一根SDI线测通断，对应引脚不响，我就以为整根芯废了，差点剪了整根线，后来切到电阻档一测，哦，阻值120Ω，其实不是断，是接口那里脱焊虚接了，重新焊好直接能用。为什么通断档不响？因为超过了预设的蜂鸣阈值啊。所以遇到不响但是感觉不对的情况，切电阻档再测一遍，准没错。
第二个坑：修供电线先断电！一定要断电！我刚玩的时候不信邪，拿着表就怼插着电的DC供电线，虽然表有防烧，那一下击穿的声音直接给我手弹开，魂都差点飞了❗现在想起来都后怕。
第三个小技巧：探针太粗怼不进细小的接口引脚怎么办？找两根回形针掰直了，插在探针的橡胶帽里，就是完美的延长细针，什么细小的引脚都能捅进去，谁用谁知道✅。
不过话说回来，也不是所有断了的线都值得修。如果是断在水晶头或者SDI接口内部，那就直接换头吧，测通断确认问题出在接口，换个头也就十几块钱，比买新线划算多了。

玩非编久了，什么杂活都得会一点。省下修线买新线的钱，添个配件买块硬盘，它不香吗？会测通断，身边做工作室的朋友都找你帮忙修线，还能混个人情，何乐而不为。
