非编攒线必看：正确的压线钳压接，省了几千块买成品线

品鉴达人 · 发表于 2026-9-28 16:57

前阵子给直播间攒导播台，嫌成品线太贵，打算自己做八根SDI线，结果压了四根，三根一开机就闪屏掉信号，折腾到凌晨两点，差点把刚买的切换台砸了。后来找论坛玩线材的老鸟骂了一顿，才发现我那压线钳压接，从头到尾都错了。

别信商家的三分钟教程：第一步就错了

商家给的教程永远都是，剥线露铜，插接头，捏紧完事。我当初就是照做的。错在哪？剥线长度错了。不同品牌的BNC头，内部压接区的长度根本不一样啊。剥长了，铜丝翘出来蹭到外壳屏蔽层，测阻抗直接飘到100欧以上，4K SDI信号走两米就丢，不闪才怪。剥短了，铜丝没完全伸进压接区，捏完轻轻一拉就掉。💡我现在的方法很笨但绝对好用：先把BNC头的尾帽、屏蔽环套到线上，再把剥掉外皮的线芯贴到BNC头侧面比着划印，铜丝露出的长度刚好和压接区齐平，一分不多一分不少。

BNC视频线压线钳压接剥线比对图

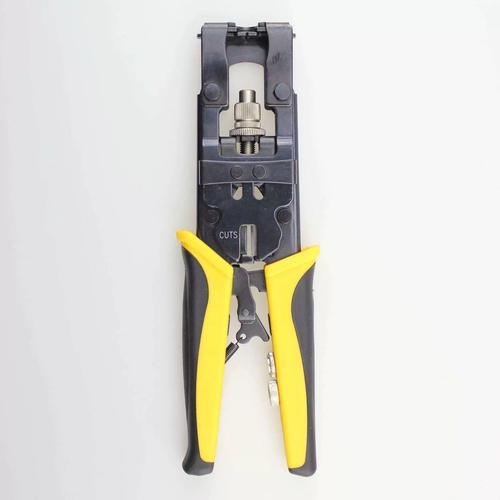

压线钳分档，不是能塞进去就能瞎压

压线钳分档，不是能塞进去就能瞎压

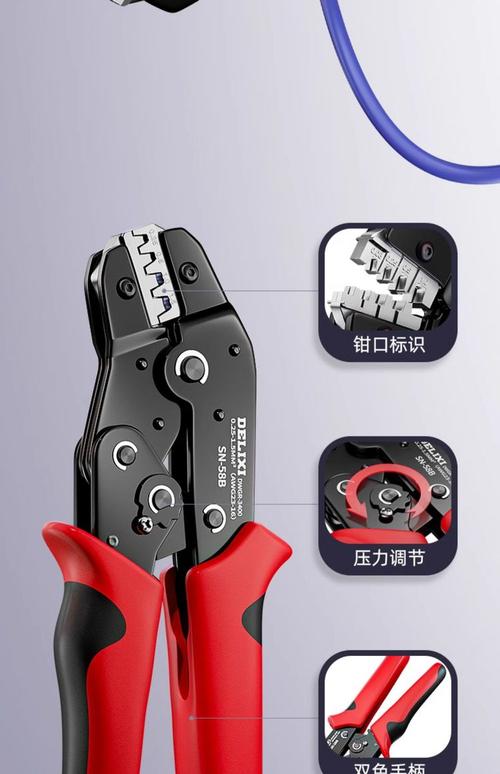

你买那种十几块二十块的多功能压线钳，是不是上面三四个不同大小的口子，标着乱七八糟的参数，你是不是随手找个能塞进接头就捏？我之前就是这么干的❗。把BNC的外屏蔽层压去中心针的口子，结果中心针压得裂了，屏蔽层松得晃荡，三根坏线里两根都是这么废的。说实话，这种低级错误，真的只有新手才犯，我当初就是蠢。正确的逻辑你记好：压线分两次，不同部位用不同的口子。先压中心的信号针，用对应尺寸的小口，再压外层的屏蔽环，用大一号的口子。大部分正经压线钳都会在口边上标好哪个压什么，别瞎换。

压接力度也有讲究，我之前怕压不紧，吃奶的劲都用上，把BNC头的铜壳直接压裂过，十块钱一个头啊，心疼了我一上午。也有人捏一半就停，用俩月就松动掉下来。怎么把握？带自锁的压线钳，捏到底听见咔哒一声，停住就够了，不用额外再加劲。不带自锁的，捏到铜壳变形不动就停，别较劲。

压完别直接用，这步90%的人都跳过

压完别直接用，这步90%的人都跳过

压完插机器就用？你胆子真的大。我第一次就是这么干的，闪屏之后我以为导播台坏了，拆了半天接口，刷了一遍固件，最后才发现是线的问题，那叫一个窝火。压完必须做两步检测，省得后面返工。

第一步 拉力测试✅，捏紧BNC头，使劲拽一下线身，线不滑动，头不晃，才算合格。只要动了，拆开重压，别抱侥幸，用着用着掉信号，再排查能把人逼疯。第二步 通断测试✅，拿万用表测一下中心针和BNC外壳，绝对不能导通，一通就是剥线的时候铜丝翘出来蹭到了，直接废掉重接。

要是做12G的4K SDI长线，能借到阻抗仪最好测一下，75欧上下浮动不超过5欧，不合格拆了重压。不过话说回来，我们非编室自己用，一般十来米的线，做好这两步，基本就不会出问题。很多人说免焊BNC头不好吗？免焊当然能用，快，方便。但是长期固定在机架上，或者经常插拔的地方，压线钳压接的稳定性，真的甩免焊头八条街。我之前机架上用了半年的免焊头，松了三个，换完压接的，快两年了没动过，一点问题没有。现在成品SDI线动不动几十块一米，自己买线买头，几块钱一米就能拿到不错的同轴缆，压出来比小牌子的成品线还稳，只要压接步骤对，成本能省三分之二都不止。上个月给棚里压了八根线，用到现在一点毛病没有。这些坑都是我砸了几十块线头熬了半宿踩出来的，拿走不谢。
