万用表测通断：剪辑师必学的省钱救急技能

品鉴达人 · 发表于 2026-9-28 18:27

上周刚踩了大坑，也捡了大便宜。我那台用了五年的专业调色台，左边主推子突然没反应，推到底都动不了色阶。找品牌售后，开口就是上门费三百，检测费另算，换零件还要加钱。我咬咬牙，自己搬出来拆了。
结果就是一根连接推子的排线松了，其中一芯不通。用万用表测通断两分钟找出问题，重新插牢就好，一分钱没花。
你说香不香？

为什么剪辑师要自己会用万用表测通断？

剪辑室里的线材、设备，哪样不是天天扯来扯去？HDMI线拖在桌子边被椅子压，SDI线搬工位的时候猛扯，键盘线来回折，调色台排线用久了松脱...

出了问题第一反应就是找维修，或者直接买新的？一根好点的12G SDI线少说一百多，调色台维修动辄大几百，够你买个不错的插件了。

百分之八十的接触类故障，本质都是某一条线不通，也就是断路。你只要会用万用表测通断，十分钟就能定位问题，小问题自己解决，大问题再找维修，也不会被师傅瞎坑钱。

剪辑师桌面万用表测HDMI通断实拍

测通断前必须记牢的避坑要点

别拿了万用表就乱拧档位，新手十个有九个第一次会错。测通断一定要拧到带二极管符号的通断档，不是欧姆电阻档❗

为什么？通断档自带蜂鸣提示，只要通路的电阻低于设定值（一般是几十欧以内）就会出声，你根本不用一直盯着表盘看，手摸线材，听声音就够，太方便了。电阻档还要看读数，折腾死个人。

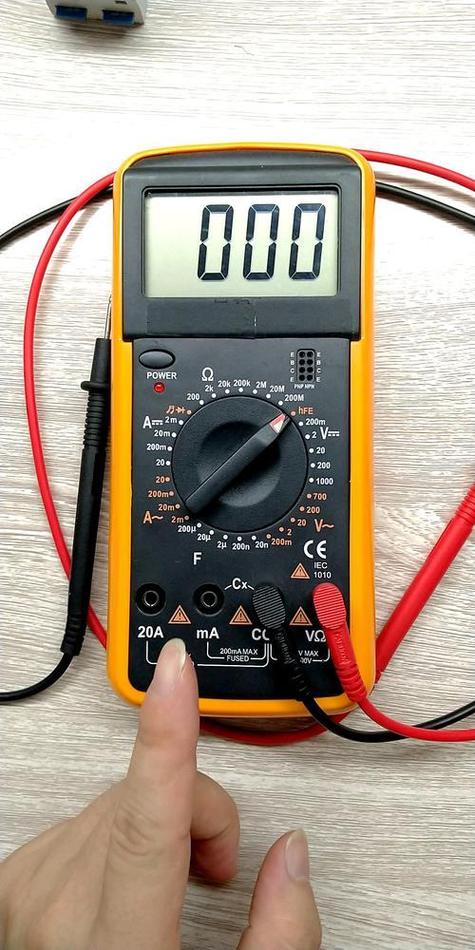

万用表通断档二极管档位标识实拍

第二条，不管测什么，先断电源断电池！💡

我刚学的时候不信邪，测主机电源线，忘了拔插头，表笔刚碰上去，胳膊麻得我直接把表扔了，半天缓不过劲。不是闹着玩的，哪怕是低压设备，养成断电测量的习惯总没错。

还有个常见误区，测多芯线材的时候，别乱搭针脚。比如HDMI有19个针脚，你一头搭了第1针，另一头就得找对应第1针，错了当然不会响，你还以为线断了，折腾半小时白忙活。提前搜一下对应线材的针脚定义，存手机里，几秒钟的事。

测之前记得校表啊！两根表笔碰一下，能听到蜂鸣，说明表是好的，档位也对。别测了半天发现表没装电池，尴尬得要死。

剪辑师常用设备的测通断实操

剪辑师常用设备的测通断实操

说点咱们剪辑师天天碰到的场景，你照着来就行。

第一个，各类视频线材断路检测。HDMI、SDI、Type-C视频线，用久了扯来扯去，经常断芯，表现就是断断续续没信号，或者干脆识别不出来。按针脚定义挨个测，哪根针不响，就是哪根断了。要是断点在接头处，重新压个接头就能用，没必要买新的。我上个月一根三米的12G SDI线，就是接头处断了一芯，花八块钱买了个接头重新压，省了快两百块。

第二个，调色台、剪辑键盘的故障排查。老设备用个三五年，经常出现某个按键失灵、某个推子没反应，大部分情况不是主控坏了，就是排线断芯或者松了。拆开之后，测排线每一芯的通断，不通的换根排线，几块钱几十块钱搞定，比找维修划算太多。

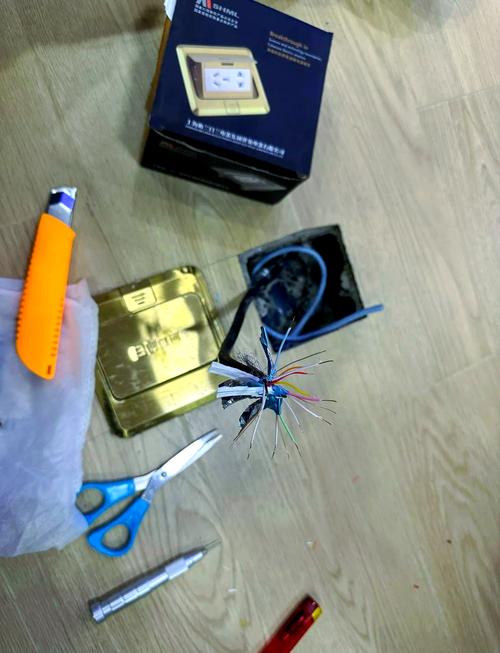

第三个，埋墙线材的故障定位。我们工作室去年装第二个剪辑工位，提前埋的HDMI线装好之后完全没信号，装修师傅说要砸墙重新拉，开价两千，还说可能撬坏地板。我拿万用表测了二十分钟，发现就是弱电箱那头的水晶头没压好，重新压完直接通了。省了两千不说，还不用拆墙，这是什么概念？

说实话，很多小问题真的没你想的那么复杂，就是通断的事。上次跟剧组出外景，监视器的SDI线突然不出图，导演都急得要喊人送新线，我随身带了个迷你万用表，五分钟找到断点，接了个转接头直接搞定，最后还多拿了五百块红包。

不过话说回来，要是测出来是电路板本身不通，那咱就别硬修了，毕竟咱学测通断是救急省钱，不是当专业维修师傅，该送修就送修，别把好件给拆坏了。

💡最后说个压箱底的小技巧：找线材断点位置，不用剪开来找。你把一头的对应针脚接好表笔，另一头表笔贴着线的外皮慢慢挪，蜂鸣突然停的位置，就是断点，准得很。我之前那把机械键盘的线被椅子压断了，就是这么找出来，剪了接好又用了三年。

✅ 几十块买个入门万用表，放剪辑桌抽屉里不占地方，真的，哪天用上一次，就回本了。
