玩非编自己做线：压线钳压接的干货与踩坑

品鉴达人 · 发表于 2026-10-5 15:20

上个月赶直播项目，现场缺两根3米的SDI线，周边门店关门，网购最快第二天到，急得我绕着机房转了三圈。翻抽屉翻出以前囤的BNC头、同轴线，还有落灰半年的压线钳，干脆自己压。前前后后废了三个头子，踩了四个坑，最后压出来的线用了大半年，信号一点问题没有。

选不对压线钳，压一百次也白费

很多新手觉得，不就是个钳子？十几块钱的棘轮压线钳照样用。

错得离谱。

非编、广电现场做线，常用的接头无非几种：BNC接SDI，卡侬头接音频，RJ45接网络推流，偶尔还要自己做定制长度的HDMI线，每种接头对应的压线模口完全不一样，模口公差差个0.1毫米，压完就是废品。

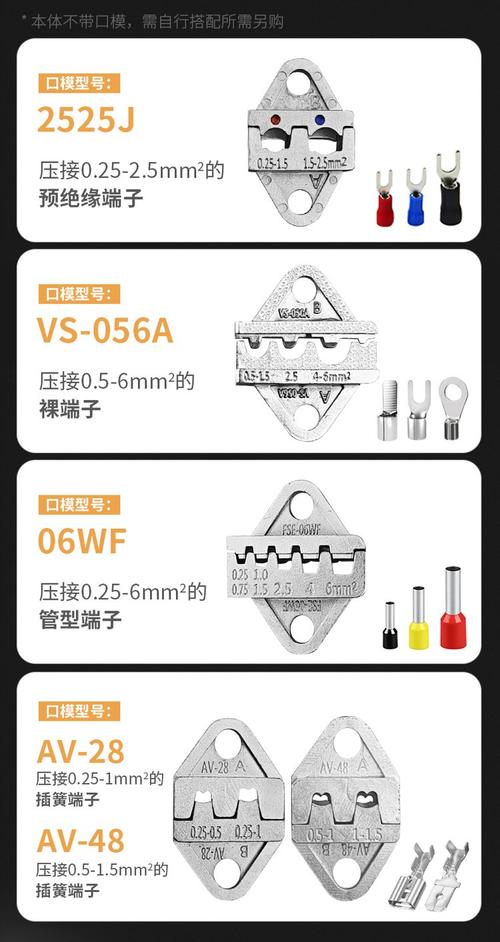

视频工程常用压线钳压接模口对比图

别买那种十几块钱送一整套换头的杂牌货。我之前贪便宜入过一套，模口歪歪扭扭，压BNC总是偏芯，要么屏蔽层压不紧，测线的时候通，一扯整个头就掉。前前后后废了八个镀金卡侬头，心疼到抽抽❗

💡 压不同接头必须用对应模口，别想着凑活用。真打算常自己做线，一步到位花一百多买个正经同轴压线钳压BNC/SDI，单独整个精准网钳压RJ45，卡侬头整个对应方形压口的钳子，加起来不到三百，能用五六年，平均下来一年才几十块。

剥线才是压接成功的核心，很多人死在第一步

是不是大部分人都觉得，压线的功夫全在最后那一下捏钳子？

说实话，剥线错一毫米，压完要么不通，要么用三个月就断信号。我第一次压BNC就是栽在这一步。

拿最常用的75欧SDI同轴BNC头举例，剥线分三层：最外护套、中间编织屏蔽层、最内绝缘层，每层剥的长度都卡得很死。最外护套要剥得比BNC头尾部卡圈短1毫米，就1毫米。多了，屏蔽层露出来容易短路，少了，尾部卡不紧，一拉整个头子就掉。

屏蔽层要翻过来贴紧在护套外面，绝对不能有散丝翘出来。就一根散丝，碰到中心芯，轻则SDI信号衰减出马赛克，重则直接断信号，蹲在机柜那找问题找半小时都找不到。

BNC同轴压线剥线尺寸标注示意图

我第一次剥线，把内绝缘剥短了一毫米，压完中心芯露出来太长，插进接口直接顶到设备屏蔽板，插上去直接黑屏，换了三个头子才发现问题在哪。

剥完线一定要拿接头比量长度，别上来就压。耽误不了十秒钟，能省你半小时返工。别用美工刀划，新手很容易割伤中心铜芯，当时测着通，用半个月就断，买个带专用剥线口的钳子，转两圈就下来，完美。

最后压接那一下，很多人错在力度

最后压接那一下，很多人错在力度

钳子对了，线剥对了，最后这一下还是容易翻车上。

我刚学的时候，总怕压不紧，听到棘轮钳咔哒弹开了，还非要再使劲捏两下，结果呢？把接头金属压变形，内绝缘裂了，中心芯歪了，直接废头子。

棘轮压线钳的设计就是定力度的，听到咔哒一声自动弹开，力度就刚好，根本不用补力。除非你买的便宜钳模口松得离谱，那另说。

还有个常见坑，很多人只压中心内芯那一处，忘了压尾部的外护套和屏蔽层，压完拿起来一扯，整个头子直接掉，线整个抽出来，尴尬不？我刚学的时候就干过这事，在客户现场扯掉头子，脸都红了。

压完别着急插设备，先晃一晃头子扯一扯线，看看松不松，再拿万用表测一下通断，看看中心芯和屏蔽层有没有短路，没问题再用。上次赶活我就是偷懒没测，压完直接插切换台，结果散丝短路触发输入保护，折腾了二十分钟才恢复，差点误了直播流，现在想起来都后怕。

不过话说回来，自己做线不比买成品差，特殊长度要多长做多长，机房走线、挂推流车、接外拍监视器，比买成品截长度缠胶带整齐好看太多，成本还能省一半。当然，要是你一年用不了一次，那还是买成品吧，买头子买钳子的钱加起来也不少，犯不上折腾。

谁学这个没废过十几个头子啊，刚开始别心疼，多压两次就摸出规律了。真学会了，关键时刻真能救场，上次隔壁工作室现场缺线，老板出五百做两根，我们小哥十分钟搞定，喝了一周奶茶，这不香吗✅
