写给剪辑师的谐波电流分析：解决你设备的诡异小毛病

品鉴达人 · 发表于 2026-10-5 23:11

很多剪辑师都遇见过这种怪事——明明刚买不到一年的专业显示器，时不时就闪一下，调色的时候总觉得颜色飘，换了线换了显卡还是没好。甚至有时候剪着4K RAW，突然就掉驱动，素材卡得动不了。

我之前就是。花了三千换了块全新的原装屏，结果毛病依旧。说多了都是泪。最后还是做电气的朋友过来玩，帮我测了供电才找到元凶——谐波电流污染。

为什么剪辑室的谐波问题格外严重？

我们工作室堆了多少带开关电源的设备？三四台专业显示器、主机、拓展坞、调色台、硬盘柜，再加桌上的手机快充、暖风机、加湿器，甚至那个永远插着电的摄影棚补光灯。每一台设备都会产生谐波，叠加起来就是不小的污染。

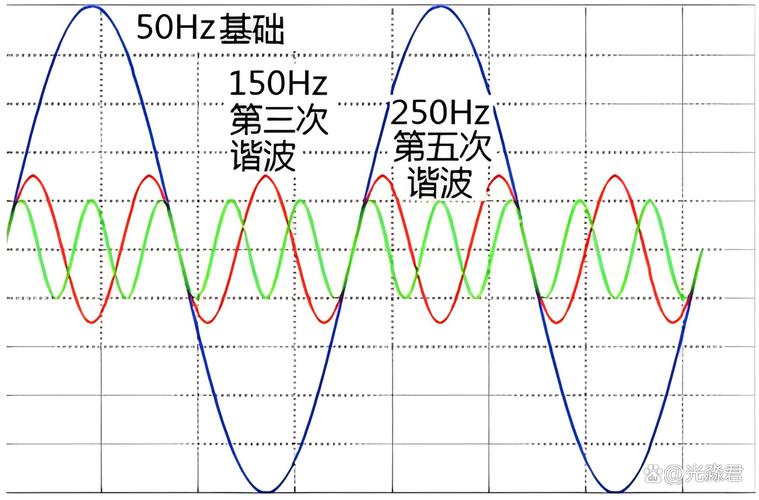

正常市电是标准光滑的正弦波，谐波就是一堆歪歪扭扭叠在上面的杂波。能量大的低次谐波会顺着零线火线到处窜，专门干扰对供电精度要求高的精密设备。

剪辑室多设备供电谐波电流测试波形图

别不信。我们天天用的专业显示器、高速固态、专业显卡，对供电波动的敏感程度远超普通家用设备。一点点谐波干扰，就能让色准飘出好几个ΔE，屏幕低频闪你肉眼察觉不到，但剪俩小时眼睛就酸得不行，长期下来还会加速设备老化，说炸电容就炸电容❗

谐波电流分析核心：普通人只要盯这几个参数

不是测出有谐波就天塌下来了，完全没必要看到一点杂波就折腾换线路。谐波电流分析没那么复杂，你只要盯准两个核心参数就行。

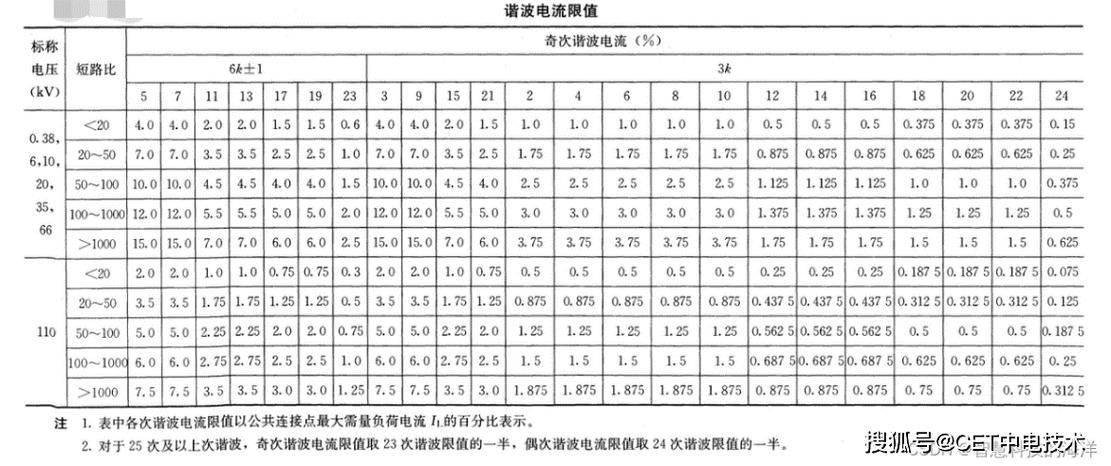

第一个就是总谐波失真率（THDi），这是判断供电干净程度的核心指标。普通家用要求THDi小于10%，我们做剪辑的工作室，最好控制在5%以内，最多不要超过10%。超过15%，基本就能确定是谐波搞出来的毛病。

第二个就是低次谐波含有率。别盯着十几二十次的高次谐波瞎担心，能量最大、危害最强的就是3次、5次、7次这几个低次谐波，尤其是3次谐波，是零线发热、电流过载的元凶。我当初换线的时候，电工摸零线说比火线还烫，就是3次谐波超标搞的鬼。💡

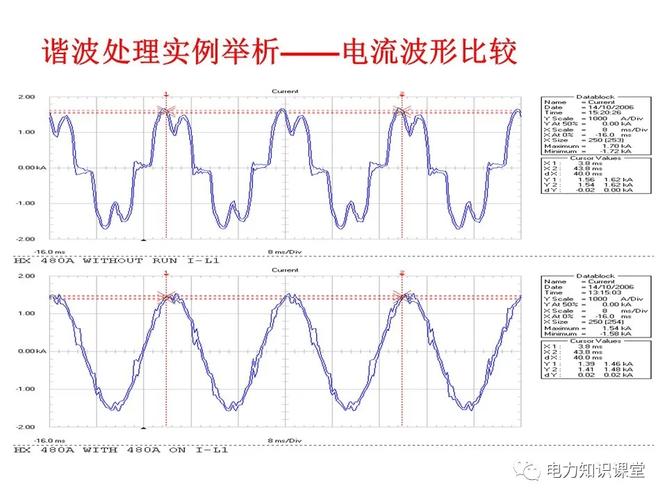

普通插排与滤波PDU谐波电流对比图

说实话，高次谐波能量小，随便一个简单的滤波电路就能滤掉，根本不用花精力去折腾。把前几次低次谐波的含量搞清楚，就足够我们排查90%以上的设备问题了。对吧？

低成本做谐波电流分析，自己就能上手

低成本做谐波电流分析，自己就能上手

很多人一听到“分析”两个字，就觉得得请专业团队带几十万的设备上门，花大几千检测费，没必要。现在普通爱好者也能低成本搞定。

几十块就能买到带谐波检测功能的智能插座，几百块就能入手入门级的谐波功率仪，精度完全够我们普通工作室用。

测的时候记住，一定要把你平时用的所有设备都打开，该开补光灯开补光灯，该开硬盘柜开硬盘柜，模拟你平时干活的负载，空载测出来的结果根本不准。

先测总进线插座的THDi，再测你显示器、主机插的那个插排的单独THDi。如果总进线就超标，找物业协调解决就行，大概率是楼里有大负荷设备污染了电网。如果只是单个插排超标，那就是你这个插排上插了污染大户，比如大功率快充、暖风机、充电枪，挪去别的插座就行。

我自己亲测，把原先插在显示器同插排的120W快充头挪走之后，插排的THDi直接从19%降到了6%，困扰我大半年的显示器闪屏毛病直接消失了✅。太惊喜了。

不过话说回来，要是测出确实超标，也不用砸钱换整个室内线路，买个带正经EMI滤波的PDU插排就行，几百块搞定，比换显卡换显示器划算太多。别买那种几十块的杂牌“滤波插排”，都是智商税，根本没有正经滤波电路，买了也白买。

我们做剪辑的，设备准不准就是饭碗。颜色偏了，设备坏了，丢的是客户的信任，花百八十块测个谐波，几百块解决问题，怎么算都划算。我那用了两年就出坏道的4T素材盘，现在想想都心疼，早知道查一下谐波，说不定还能多用两年。
