万用表测通断：视频剪辑棚故障排查实用技巧

品鉴达人 · 发表于 2026-10-12 19:06

上个月赶大活动夜剪，棚里接监视器的10米SDI线突然掉信号。切来切去换端口换机子都不行，我差点把刚买的万元切换台拆了。最后摸出落灰的万用表，五分钟找到断点，重焊头子，搞定。那叫一个打脸，早测个通断，省了我俩小时瞎折腾。

为什么视频剪辑人要会万用表测通断

剪辑棚那堆线材，懂的都懂。从SDI、HDMI到卡农音频线，从工作台插排到轨道电源，哪根不是天天折来折去挪位置？用个两三年，头子脱焊、线芯拉断太正常了。

表面看不出任何问题，一用就是没信号没输出，你说邪门不邪门？我早年踩过巨坑：一根原装进口SDI线花了快一千，用着突然断了，我以为线废了，扔仓库落灰大半年，后来整理东西拿出来测通断，才发现只是BNC头子脱了一根芯，重焊花了五块钱，用到现在还好好的。说起来都心疼。

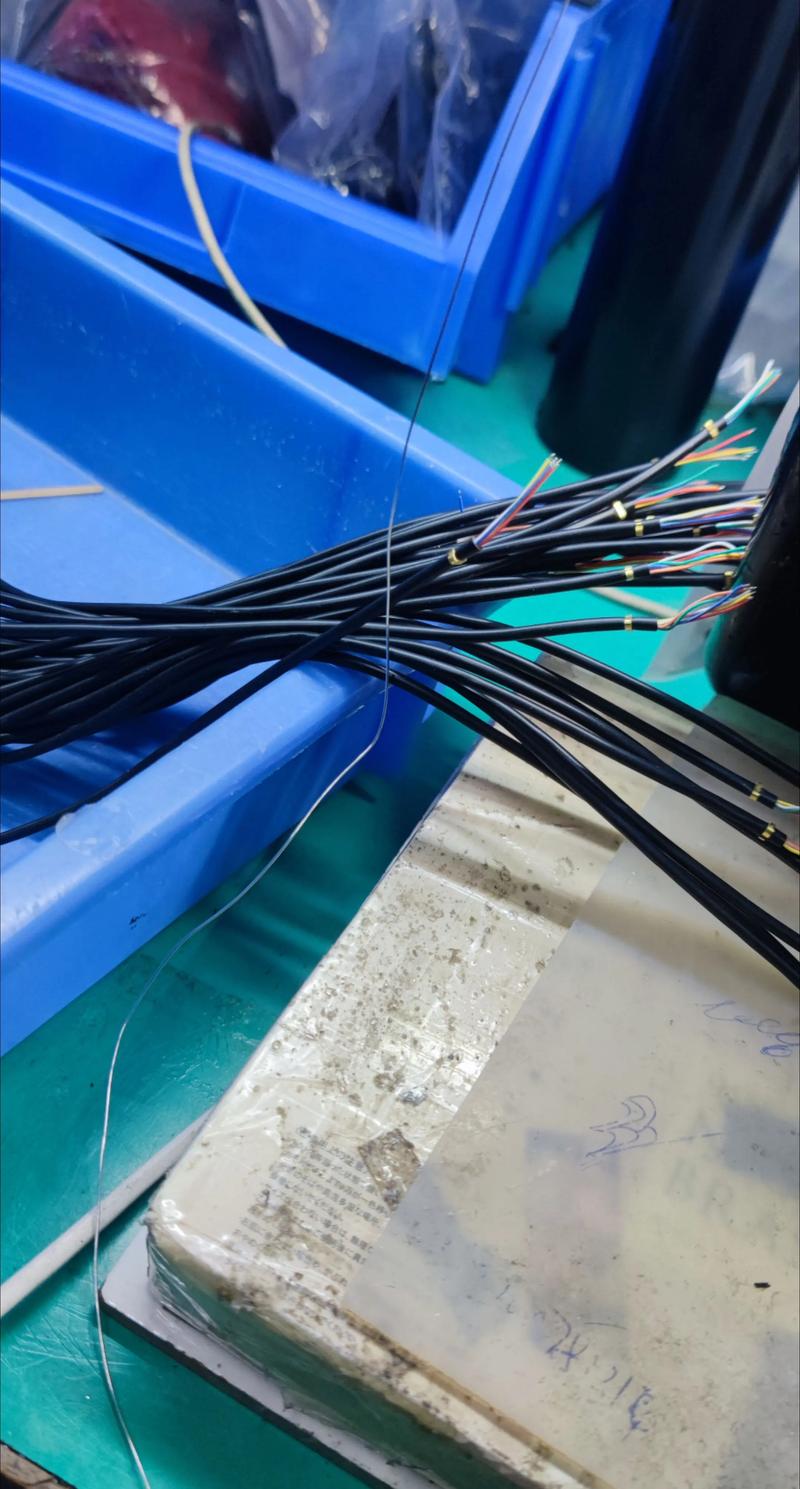

视频剪辑工作台杂乱线材实拍

大部分时候，你碰到的“硬件大故障”，其实就是一根线断了。会测通断，十分钟就能排查完，不用等电工，不用瞎换配件，省下来的时间多剪一条片子不香？

万用表测通断：十个新手九个踩的坑

别以为拧到通断档碰一下响了就会测了。坑多着呢。

第一，绝对不能带电测通断❗我早年刚学的时候，不信邪，测插排忘了拔插头，啪的一声烧了万用表的内置保险，还炸了个小火花，吓得我手麻了十分钟。不仅烧表，搞不好还触电，真的要命。测之前一定要断电，把线上的余电放干净。

第二，别忽略万用表的阈值偏差💡便宜万用表的通断档，默认只有电阻低于2-3欧才会响。你测十几米的长线材，本身线阻就有好几欧，明明是通的，它就是不响，你直接给判死刑，这不浪费吗？测之前先拿一根同长度同类型的好线试一下，确认好线能响，再测坏的，就不会误判。

数字万用表通断档位旋钮实拍

第三，手别碰表笔金属头✅人体本身就是导电的啊！我刚学那会，测一根断了的线，手同时捏着两个表笔的金属头，结果万用表响了，我折腾半小时找断点，才发现是自己人体把电路通了，那叫一个尴尬。

还有，多芯线别乱测。你不能一头把所有芯捏一起另一头随便碰，那根本测不准。必须逐芯对应，一头1对另一头1，一头2对另一头2，一个个来。

剪辑棚常见故障的通断检测实操

剪辑棚常见故障的通断检测实操

就说最常见的，SDI线没画面怎么测？一头把线芯和屏蔽层用手拧在一起短接，另一头用万用表两个表笔分别接线芯和屏蔽层，通断档响，说明整根线是通的，不响就是中间断了，找断点或者重焊头子就行。整个过程不到一分钟。

再说插排坏了，设备插上去没电怎么测？先关总闸拔下所有插头，万用表两个表笔分别接插头的火线和零线，打开插排开关，该响，关掉开关，该不响。要是开了开关还不响，要么就是进线断了，要么就是开关坏了，拆下来换个零件十块钱搞定，不用直接扔。

说实话，我现在出门接户外剪辑活，工具包里必塞一个迷你万用表，也就巴掌大，三十多块钱用了五年。上次户外直播，云台控制线断了，主办方找电工要等俩小时，我掏出来测了两分钟找到断点，找了个电烙铁焊上十分钟搞定，没耽误直播，甲方当场就给我介绍了下个活。

不过话说回来，碰强电一定要小心。哪怕你拉了闸，最好先用电压档测一遍确认没电再动手，别逞能。

这玩意儿真不是什么高科技，就是个干活的小技巧，多会一手，关键时刻真能救大场。
