做视频的别大意：聊聊设备维护里的绝缘电阻测试

品鉴达人 · 发表于 2026-10-12 23:03

前几个月帮工作室小兄弟修烧了的雷电扩展坞。拆开一看，内部绝缘层老化开裂，对地电阻直接掉到0.2兆欧，不光扩展坞废了，还连带烧了我一块刚拆封的2T企业级固态。说出来都是泪。

很多做剪辑、搞外拍的朋友，设备买过来用到坏，从来没听说过还要给设备测绝缘，对吧？毕竟我们的主业是剪片子，不是搞电工。可设备带电的地方就有绝缘老化，出问题就是大事，要么烧设备要么触电，怎么能大意？

到底什么是绝缘电阻测试？和你想的不一样

说白了，就是用专门的仪表，测你设备里绝缘材料对电流的阻碍能力，判断绝缘层有没有老化、破损、受潮。别觉得绝缘就是那层塑料皮，摸上去没破就没事。塑料老化是从内部开始的，你肉眼根本看不出来，电阻早就掉下去了。

对我们做视频的来说，这个测试不是给供电局做的，是保护你自己，保护你几万十几万的设备。你想啊，你主板连的扩展坞绝缘漏电，一下打穿雷电接口，换个接口大几千，主板直接废了的话，你存在上面的工程文件找谁哭去？

视频剪辑设备绝缘电阻测试操作实拍

哪些设备必须做绝缘电阻测试？别瞎测也别漏测

不是让你拿个表把你键盘鼠标都测一遍，重点都是常年插电、大电流的设备，我列出来，你对着核对：
第一个就是外景用的大功率供电设备，什么多口氮化镓充电器、PD延长线、V口电池的供电线，这些东西跟着你风吹雨淋，摔过碰过，绝缘层很容易开裂老化，我上次帮朋友测他用了三年的V口充电线，外皮看着好好的，电阻只有0.3兆欧，早就不合格了。
第二个就是桌面常年待机的设备，雷电扩展坞、硬盘阵列箱、校色过的专业监视器，这些东西从装完机就没拔过插头，一用就是三五年，绝缘老化速度比你想的快多了。
第三个就是你自己DIY的改装设备，什么电动滑轨、定制的跟焦器、外接的图传供电，你买的线材质量够不够？绝缘层厚度够不够？测完再用才放心，对吧？

影视外景大功率供电绝缘电阻检测图

说实话，我之前也觉得这玩意没用，直到那次烧了固态才改了观念。很多问题都是渐变的，你今天用着好好的，明天说不定就给你整幺蛾子，等你闻到糊味，一切都晚了。

自己做绝缘电阻测试，这些坑千万要躲开

自己做绝缘电阻测试，这些坑千万要躲开

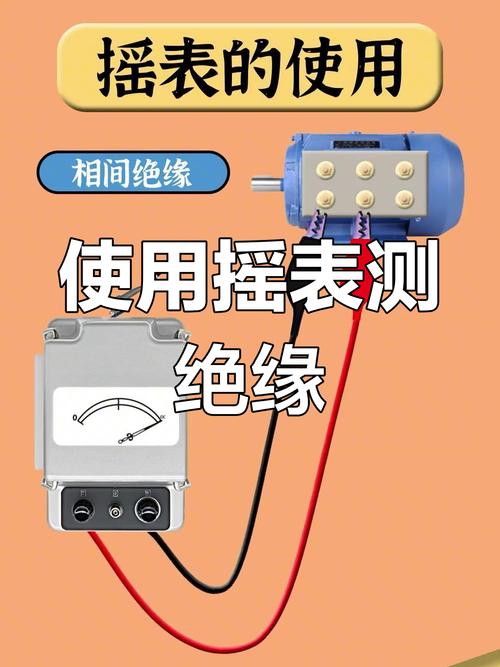

💡 第一个坑：电压选不对。很多人贪便宜买个1000V的摇表，测什么都用这个，不对。我们日常的设备都是220V或者低压直流供电，用500V的摇表或者数字兆欧表就够了，电压太高反而会把本来完好的绝缘给击穿，好设备都给测坏了，亏不亏？
❗ 第二个坑：带电测试！这是玩命。测试之前一定要把插头拔了，把设备里的电容全部放完电，我刚接触这个的时候不信邪，没放电就上手，被打了一下，半个胳膊麻了快十分钟，现在想起来都后怕。别拿自己的安全开玩笑。
❗ 第三个坑：忽略温湿度影响。阴雨天或者你刚把设备从低温室外拿到室内，结了一层露水，测出来的电阻肯定偏低，这个时候别着急扔设备，放到干燥的地方放一天，再测一遍，很多时候都是湿气搞的鬼。
✅ 合格线记好：一般供电回路的绝缘电阻，只要大于0.5兆欧就算合格，低于这个数值，赶紧换线换配件，别舍不得那几十几百块钱，真出问题，维修费够买十个八个新适配器了。
还有一点，别把设备里的芯片、主板这些半导体元件一起测，会影响结果，正确的做法是断开核心元件，只测供电回路的绝缘层，不然测出来不对，你还以为设备坏了，瞎折腾半天。

不过话说回来，也不用你天天测，半年到一年测一次就够了，要是你的设备摔过、淋过雨、搬过家，那一定要抽十分钟测一次。我们做这行，设备就是吃饭的家伙，平时剪片卡一点都要换顶级固态，怎么就把最基础的安全维护给忘了呢？

花十分钟，换几万块设备的安全，换自己的平安，怎么算都值。
