活塞往复运动：剪辑师不得不吃的苦头与灵光

品鉴达人 · 发表于 2026-5-21 01:27

说实话，最近做个机械演示动画，差点没把我送走。就这么个活塞往复运动——听起来挺基础对吧？课本上画得明明白白，曲柄滑块机构，转一圈，活塞来回一趟。可真让它在剪辑软件里丝滑动起来，不是那回事。我折腾了整整一个周末，调曲线调到怀疑人生。不过！搞明白之后那种通透感，也真是过瘾。所以就来聊几句，给同样苦逼的后期兄弟们提个醒。

⭕ 曲线编辑器才是灵魂

别以为位移曲线就是简单的正弦波。真不是。活塞运动因为有连杆倾角，位移、速度、加速度曲线都有谐波成分。刚开始我傻乎乎拉了个正弦关键帧，结果运动前半程慢悠悠，后半程突然加速——鬼畜一样。后来逼得我打开AE的图表编辑器，一帧帧对。

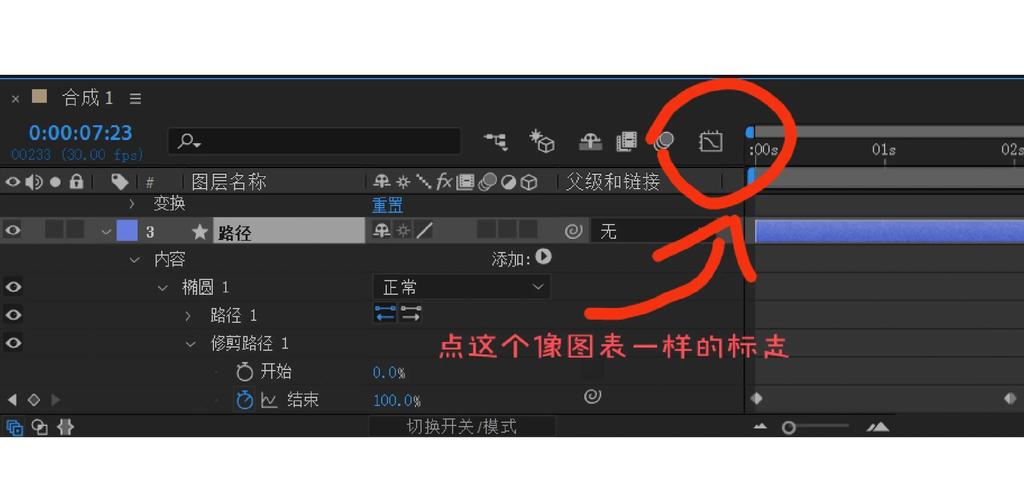

Adobe After Effects图表编辑器调整活塞运动关键帧曲线

这时候得用速度曲线来模拟加速度变化。关键帧插值类型改成自定义，把影响范围拉出不对称的形状。试了七八种预设，最后还是手动拉贝塞尔手柄。✅ 一个小技巧：先算出理论位移点，导入空对象作为参考，再用脚本批量生成关键帧，省大事。不过脚本得自己写，网上那些通用脚本对活塞运动修正不够，还得改几行代码。恶心归恶心，弄好之后那成就感，啧。

⛔ 千万别迷信自动缓动

AE的“缓入缓出”在这里简直是灾难。默认那个缓动曲线是针对一般动画的，活塞往复运动的急回特性（如果偏置曲柄）会让你怀疑人生。我踩过坑——花了俩小时做了一套绑定，预览发现活塞在冲程中点速度激增，还以为是显卡问题……结果就是自动缓动的锅。💡 必须用线性关键帧加手动速度调整，或者直接用表达式。自动缓动那个平滑过度，在机械运动里就是坨屎，太软了。

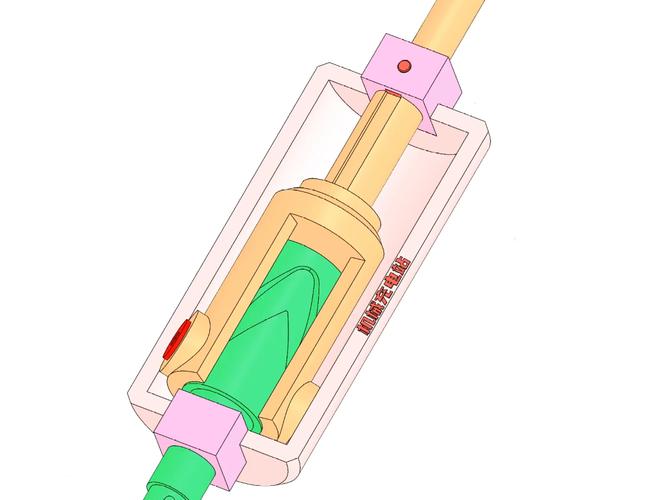

活塞往复运动机构线框动画制作过程

其实还有更骚的操作：用Puppet工具做伪机械仿真？别，那更不靠谱。老老实实摆弄Position属性。不过话说回来，如果你要的是夸张的卡通效果，故意打破物理规律，那另当别论。有时候故意卡顿两帧，反而更有机器感。

🌀 表达式救了我的命

🌀 表达式救了我的命

真搞精确模拟，表达式是终极武器。比如这个：x = amplitude * Math.sin(2*Math.PI*frequency*time); 是最简单的，但活塞位移不是纯正弦。要加入连杆长度修正。我翻出大学物理书，推导了那个带余弦项的公式。然后写进表达式，一运行，感动得想哭——完美曲线自动生成，再也不用手动调点。不过表达式对动态预览有性能影响，项目复杂时慎重。可以烘培成关键帧，省资源。

有时候纯粹为了视觉效果，你甚至可以把活塞运动用在转场里，比如模仿发动机汽缸的节奏，做出那种“咔哒咔哒”的图形变化。我还见过大神用活塞动作驱动粒子发射，太酷了。❗但别走火入魔，一切为叙事服务。

🔧 结合三维软件，曲线救国

被关键帧搞疯后，我索性打开C4D，建了简单的曲柄连杆模型，用动力学模拟。那结果，物理上绝对正确。然后导出运动数据到AE，直接套给图层。虽然流程繁琐，但精准度没得说。不过你得注意坐标系转换，不然动画会漂移——又是个坑。C4D里默认Y轴向上，AE是Z轴，导入时勾选上轴转换，不然活塞会侧着飞。这些细节说多了都是泪。

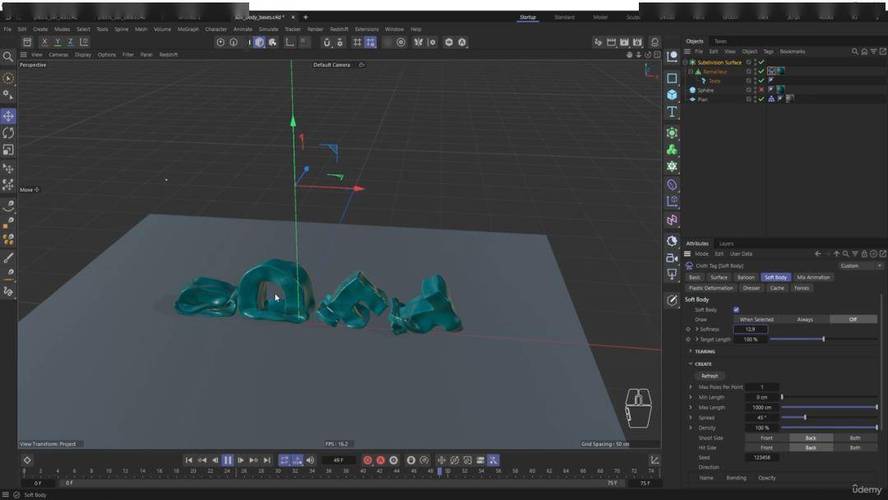

C4D动力学模拟活塞运动导出AE合成示意图

现在谁再跟我说“活塞运动很简单”，我直接甩这篇给他。折腾归折腾，学到的都是自己的。下次搞凸轮机构，估计又得掉层皮。剪辑这行，不就是拆东墙补西墙的快乐吗。
