侧入光导光板，你真的弄懂了吗？——一个剪辑师的拆解笔记

品鉴达人 · 发表于 2026-5-21 10:25

上周调一个暗光场景的片子，快被监视器坑哭了。画面四角有若隐若现的暗斑，我还以为是镜头暗角，死命拉曲线，结果越修越丑。后来换了个屏幕看——好家伙，根本就没那毛病！罪魁祸首？我那块用了两年的侧入式背光监视器。导光板结构里的光衰，硬生生给我造了个“假暗角”。

这事儿，值得唠透。毕竟做剪辑的，天天和屏幕打交道，你要是连显示设备的脾气都摸不准，校色仪都救不了你。侧入光导光板这东西，看起来冷冰冰一塑料片，实际上贼有心机。

侧入光导光板的“脾气”

光线是从边框的一侧或两侧打进去的，不是从正下方射上来。 这就是“侧入光”命名的由来。LED灯珠贴在导光板的侧边，光进入板材后，靠着底部网点（微结构）把光线折射、散射，最后从正面均匀射出。听着很完美，对吧？其实全是妥协。

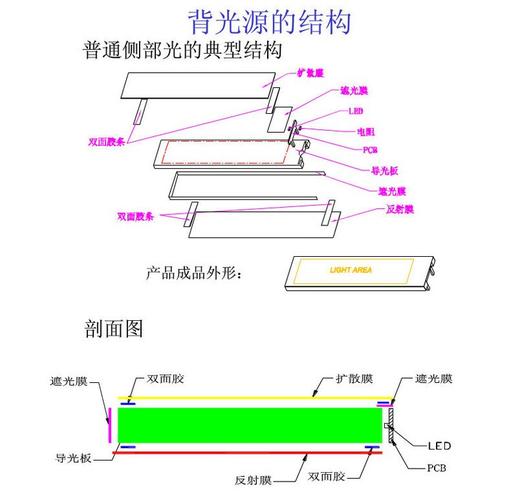

侧入光导光板 LED 边光式背光结构剖面图光线路径

网点的分布密度、大小、形状，决定了均匀度。但物理规律摆在那边：离光源越近，光强越大；越远，衰减越明显。设计师为了压平这条衰减曲线，得把远端网点做密做粗，可这又容易引起另一个问题——灯口附近的网点如果处理不够细腻，直接能看到一圈圈的光晕，或者明显的“手电筒效应”。说白了，侧入光的均匀度是设计出来的，更是妥协出来的。 你没法既要超薄、又要低成本、还要完美均匀。厂商永远在走钢丝。

我拆过一块报废的侧入光液晶模组。导光板拿出来，侧面看就是一块亚克力，但对着强光，能看到板上密密麻麻的微点，靠近灯珠的那头网点稀疏，另一头密得像砂纸。这种结构，注定了它对装配精度极度敏感。哪怕灯条偏了0.2毫米，或者反射膜没贴平，出来的光场立刻就有了性格——而且是那种让你剪辑时想砸键盘的性格。

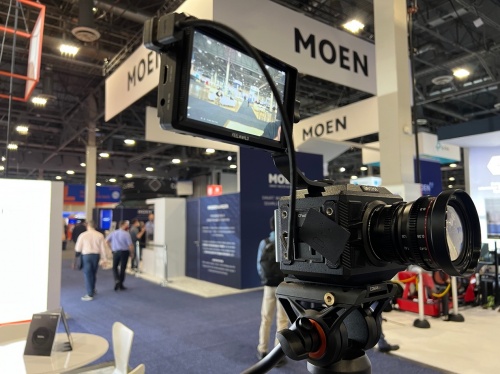

拍摄监视器上的坑，全是后期炸药

拍摄监视器上的坑，全是后期炸药

片场更离谱。现在好多现场监视器为了做薄、做轻，全是侧入式背光。在强光环境下看还好，一到暗部细节多的场景……呵呵。你会发现，不仅均匀度拉胯，而且偏色往往从边角开始。 因为导光板本身会吸收部分波长的光，加上LED光谱本身就不是平的，经过长距离传播，色温会飘。屏幕边缘发青或者发红，我见过太多次了。这种情况你去做一级调色，绝对被带沟里。明明曝光正常，边角就是脏兮兮一团。更讨厌的是，有些监视器在低亮度下用PWM调光，和侧入光导光板的干涉纹一结合——得，画面横条竖条一起跳舞。

那时候你要是没察觉，回来在剪辑软件里一通猛调，又是加对比又是拉暗部，结果导出给客户，客户用直下式背光电视一看：“你这暗部怎么这么多噪点？边上怎么糊的？” 是不是血压上来了？侧入光制造的假象，就是埋给后期的暗雷。

后期怎么救？一点玄学操作

说是玄学，其实就是猜。你得猜，眼前这个不均匀，到底是素材带的，还是屏幕骗你的。我的办法很粗暴：把同一素材拖到不同设备上比。 如果只在某台侧入光屏上很明显，那就是屏幕的锅。然后在剪辑软件里，我通常会建一个调整图层，专门对付“显示欺詐”。

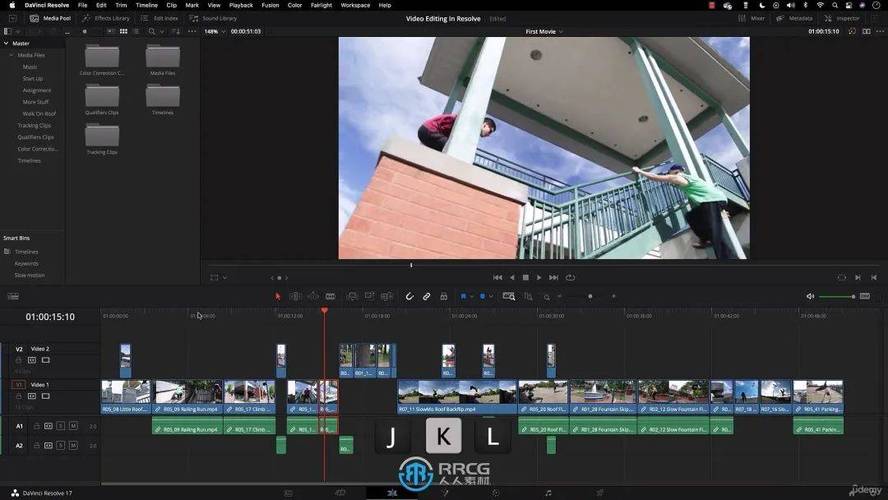

达芬奇 Resolve 节点树修整屏幕背光不均暗角补偿曲线蒙版

比如达芬奇里，拉个圆形渐变窗口，反向选区，稍微提亮边角的中间调，同时压低一点点饱和度（因为偏色经常带色污染）。参数很微妙，要看着示波器调，确保波形不畸变。有时用曲线直接拉出一个反的亮度斜坡来抵消光衰。但这纯粹是亡羊补牢！如果你前期就清楚自己监视器的尿性，你甚至可以在剪辑的时候，在心里把边角“衰减”预判出来——听起来有点疯，但老手都这么干。

还有个邪招：直接利用这种不均，做成风格化。Lo-fi 美学、复古 CRT 模拟，有时候就需要这样的边缘光衰。把缺陷变成风格这事儿，剪辑师没少干，对吧？

不过话说回来，真别太依赖后期。侧入光导光板这东西，本身就是消费级显示设备为了轻薄成本做的取舍。专业监视器主流还是直下式（当然也有牛逼的侧入式调校，但那价格…）。咱们作为整天盯像素的人，至少得知道自己屏幕的光是从哪里来的。 知道了，就能少掉坑，少背锅。

下次再遇到边角诡异的光斑，先别急着怪摄影，摸摸你的屏幕边框——是不是温温的？那边藏着几颗LED，正偷偷扭曲你的判断。
