电烙铁焊接锡丝：一个视频剪辑师的工具折腾心得

品鉴达人 · 发表于 2026-5-21 20:06

上周修我那台老监视器的HDMI接口，焊点脱落，翻出烙铁——结果锡丝一碰就碎，跟豆腐渣似的。气的我啊，直接扔垃圾桶。这事让我想写点东西，关于电烙铁焊接锡丝，好多玩视频的朋友其实不太在意这个，但关键时候真掉链子。

其实玩剪辑的对色彩、帧率敏感，但对温度、合金配比往往没概念。我第一次正经买锡丝是为了做timecode线，以为随便焊上就能用，结果时间码老断断续续，排查半天发现焊点电阻大。锡丝导电性能还真有差异，含银的电阻率低一些，不过音频线材上能听出差别？玄学。但焊点饱满牢固是正经。

锡丝里头的猫腻，买错毁所有

你随便搜一下‘焊锡丝’，从5块钱到50块钱一卷的都有。差别在哪？我刚开始也是贪便宜，买那种标着‘高亮度’的9块9包邮货。结果呢？焊接时冒黑烟，味道刺鼻。后来一查，助焊剂太差——松香含量低，全是化工料。所以，一定要买含铅的还是无铅的？ 现在环保都推无铅，但说实话，无铅锡丝熔点高，流动性差，对新手极不友好。我自己还是用63/37有铅锡丝，熔点183度，焊点亮，只要通风好，没啥问题。不过你要修小孩玩具或者食品相关设备，那必须无铅。有个坑：有些锡丝标‘含银’，其实一点银没有，就是亮而已。✅ 认准 Sn63/Pb37 或者 SnAgCu（无铅）。还有个指标——助焊剂含量，一般2%左右，多了反而容易残留造成腐蚀。我上次拆一老功放，原厂焊点光亮如新，我补的焊点几个月就发乌，就是锡丝不行。❗ 别买那种很细的0.3mm？细的有用，焊贴片元件必须细。但日常修线材、粗引脚，0.8mm-1.0mm最顺手。买过一卷0.3的焊耳机线，流得到处都是，火大。

电烙铁焊接锡丝 63/37有铅焊锡丝对比无铅焊锡丝

话说有次跟一个做音频的哥们聊，他极力推荐一款德国产的锡丝，说焊点声音通透。我差点笑出声，不过试了他的锡丝，确实流动性好，焊点亮，可能是助焊剂配方好。价格是我用的五倍。所以，理性消费，适合自己就行。

温度与手法：不是越高越好

很多人一上来烙铁调到400度，焊锡一点‘滋啦’一声，焊盘脱落。💡 我一般焊PCB用320-350度，大焊点地线那种才380度。温度高氧化快，锡丝里的助焊剂瞬间挥发，焊点发灰。你用带调温的焊台吧？别用那个插电就烧红的老式烙铁，恒温是必须的。还有，很多人焊的时候用锡丝往烙铁头上一怼，再去抹焊点——那是错误滴。正确是烙铁头同时接触引脚和焊盘，加热1-2秒，再送锡丝到烙铁头与工件的交界处，让锡自己流满。哎，说起来简单，我当初练了好久才不虚焊。有一次焊XLR接口，四个脚焊完两个就短路，锡连一块，吸锡器又不好使，折腾半小时。现在学乖了，先给引脚上点助焊剂，哇塞，顺畅得一批。别小看助焊剂，好锡丝自带的就够了，但遇到氧化严重的旧件，还得额外涂点松香或焊油。不过焊油有腐蚀性，焊完务必清洗。我都是用酒精加牙刷。

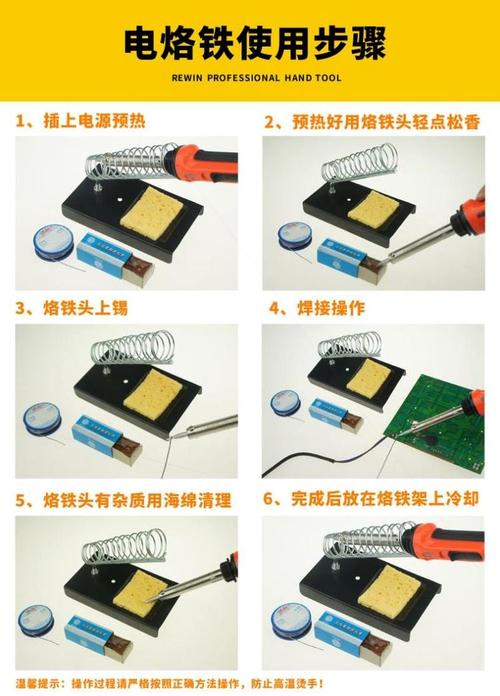

电烙铁焊接手法焊锡丝送锡位置电烙铁焊接温度设置

对了，烙铁头也很关键。我用的是刀头，比圆头好用多了，可以同时接触多引脚拖焊。焊贴片IC的时候，涂上助焊剂，刀头带一点锡，一拖一排脚，舒服。如果你还在用尖头烙铁焊多脚芯片，赶紧换刀头！效率翻倍。

焊后清理与一些邪门技巧

焊后清理与一些邪门技巧

焊完了，电路板上松香残留黏糊糊，看起来脏兮兮。强迫症不能忍。以前不知道，就用刀刮，把阻焊层都刮花了。正确是用洗板水或者无水酒精，棉签蘸着擦，或者硬毛刷。但是！有些塑料件接插件千万小心，酒精会让亚克力发白开裂，血的教训。我焊航插的时候，酒精顺着引脚流进开关里头，结果开关涩了。现在我用kontakt的清洗剂，贵是贵，无腐蚀。还有一招，焊细线时手抖？可以把线头先镀锡，然后助焊剂涂点，烙铁头带一点点锡，快速一碰就上去了。💡 我修耳机线常用这招。另外，锡丝存放也重要，受潮的锡丝焊接时噼里啪啦溅锡珠，我都是放密封袋加干燥剂。有次在潮湿地下室焊活，锡珠把旁边的IC引脚短路了，查半天。

总之，玩视频的人，设备线材那么多，难免自己焊个转接线、修个电源啥的。别在锡丝上抠门，也别迷信贵价补品。找到自己顺手的，多练几次，你会发现焊接跟调色一样，手感来了就特解压。

最后分享一个救命技巧：不小心焊短路了，手头没吸锡带怎么办？剥一段多股铜线，蘸上助焊剂，贴在短路处用烙铁加热，铜线会把多余焊锡吸走。应急超好用，试试看，说不定能救你一命。
