热风枪吹焊：从手抖到稳如老狗的实战笔记

品鉴达人 · 发表于 2026-5-21 20:13

那是个周三的凌晨三点，我刚剪完一条片子，硬盘盒的灯突然灭了——再也没亮起来。插拔、换线、换电脑，全白搭。拆开一瞧，主控芯片旁边一颗电容直接烧糊了，一股焦味。说实话，那一刻我脑子里蹦出的不是送修，而是：我有热风枪，为什么不自己换？ 结果？还真让我救回来了，数据全保住。从那以后，热风枪就成了我工作台上除了显示器以外最不敢缺的东西。

很多人以为热风枪是修手机那帮人的专利，其实在剪辑这一行，尤其是折腾老设备、修存储、DIY硬盘盒、甚至给显卡换硅脂的时候，这玩意儿能救命。当然——用不好也能直接送走一块板子。❗

这玩意不是吹头发的

第一次拿热风枪，我直接把一颗电容吹飞了。对，就是字面意义上的飞走，像被弹射出去一样。当时还愣了三秒——原来风量调太大，400度的高温空气直接把0805封装的电容吹得无影无踪。后来才明白，热风枪的核心不是温度，是风量控制和预热手法。温度设定其实很傻瓜，有铅焊锡350°C左右就够，无铅的得拉到380-400°C。但风量要是怼满格，小元件能给你表演腾云驾雾。我现在习惯先开100L/min左右，等焊锡微微发亮再慢慢抬高。

喷嘴也是个坑。刚入门傻乎乎用原配的圆口，吹大芯片还行，遇到密集引脚就瞎了——旁边的小电阻电容跟着一起受热，容易移位。后来咬牙买了套异形喷嘴，方口的、扁口的，尤其是那种长条窄嘴，吹QFP封装简直神了，热风集中一条线，旁边的元件纹丝不动。✅

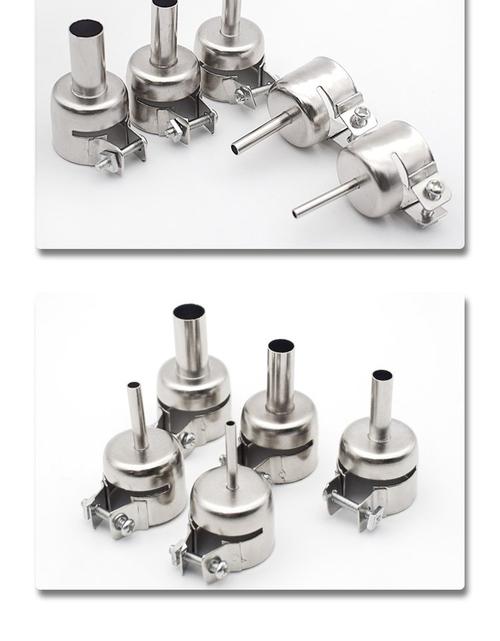

热风枪异形喷嘴拆焊芯片对比图

吹焊三大件：手感、助焊剂、耐心

说实话，我开始练手的时候焊废过三块废板。总结下来，手法比设备重要十倍。很多人喜欢把风枪怼得很近，生怕温度不够，结果芯片没拿下来，PCB先鼓包了。正确做法是保持2-3厘米距离，匀速画圈加热，看到焊锡表面从哑光变成镜面反光的那一刻——用镊子尖轻轻一挑，芯片自己就浮起来了。那种手感像揭开贴纸，特别治愈。💡

助焊剂！必须单独拎出来说。干吹不用助焊剂的都是勇士——焊锡氧化层会搞得你怀疑人生，锡渣拖泥带水，拆下来的焊盘还容易掉点。我现在用针管装的免清洗助焊剂，刺鼻归刺鼻，效果立竿见影。涂上之后焊锡流动性直接翻倍，连BGA底下的锡球都能完美融化。而且焊回去的时候，用烙铁拖一遍再上风枪，基本没虚焊。

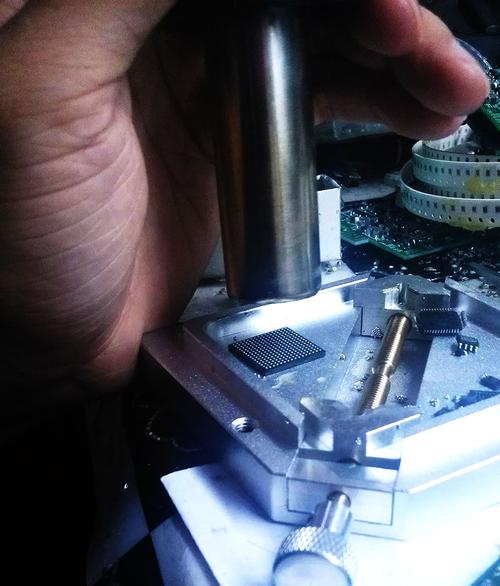

热风枪配合助焊剂拆焊BGA芯片特写

还有一个反直觉的细节——预热！ 尤其是多层板，直接上高温，内部应力一不均，板子弯了算轻的，过孔断裂你可能都察觉不到。我现在养成习惯，先用低温150°C左右扫半分钟，让整块板温热了再调到工作温度。别人说浪费时间，但自从这么做之后再没爆过板，值。

数据恢复里的奇技淫巧

数据恢复里的奇技淫巧

回到那晚的硬盘事件。我先是拆下电路板，对着烧毁的电容位置用烙铁清理焊盘，然后从料板上拆了一颗同规格的电容，抹上锡膏，用风枪悬吹——5秒搞定。但最惊险的是主控芯片，因为过热保护锁死了，必须把芯片拆下来重新植球才能解锁。BGA的活儿，业余选手其实有点虚。但我硬着头皮上了：加热台调到180°C放下面辅助，上面风枪380°C画圈，看到锡珠冒油光时一镊子下去……成了！那种成就感比剪出一条爆款视频还爽。后来我甚至给几块老固态换过主控，老树发新芽。

哦对，USB-A/B口松动修复也是热风枪的绝活。尤其是移动硬盘那种 micro-B 3.0 接口，插拔多了引脚脱焊是常事。以前用烙铁补焊，死活拖不平，后来用热风枪加一点焊油，悬吹10秒自动归位，比原厂还牢。我的Pocket SSD就这么续命了两年。

当然，不是所有情况都适合自己动手。如果你板子上有密密麻麻的0201元件，或者芯片四周全是塑料接插件——听我一句劝，要么做好隔热，要么别碰。我曾经狂妄地吹一个靠近塑料排线的电容，结果排线熔化了半边，瞬间石化。😅

装备选择：别交智商税

装备选择：别交智商税

一开始我用的是一台70块的不知名气泵式焊台，风量忽大忽小，温度显示永远是谜。后来咬牙换了快克857D，带数显和休眠功能，简直从拖拉机升级到特斯拉。不是说一定要贵，但至少得是闭环控温的风枪，不然焊芯片像开盲盒。现在市面上有些百元级的便携款，带涡轮风扇的那种，勉强能用，但吹大芯片还是吃力。如果经常干这种活，一步到位买气泵式的，手柄轻、噪音小，长时间不累。

说个容易忽略的点：风枪架必须带自动休眠。我以前那台没这功能，有次接个电话忘了关机，回来发现工作台烤得滚烫，差点起火。现在这个一放回架子就降到100°C，拿起来三秒回温，安全太多。

再补充一个偏方——玩热风枪必备一张耐高温硅胶垫，A4大小十几块。别问我为什么强调，问就是曾经在木桌上吹焊，留下一个永久的黑色焦圈。

总之，热风枪对于玩硬件的剪辑师来说，就像一根撬棍。用好了，打开新世界；用砸了，帮倒忙。但一旦你掌握了那种“看着焊锡融化、镊子轻提”的节奏，真的会上瘾。别怕试错，找几块废板先练手吧。✅💡
