示波器探头触及：别让那一哆嗦毁了你的信号

品鉴达人 · 发表于 2026-5-21 20:34

你信不信？就因为探头那一下没搭好，我毁了一个下午的调色。不是开玩笑。那天死活调不出干净的肤色，矢量示波器上的点云像被狗啃过，我还以为是机器出毛病了……结果，真的是手残。

探头触及，听上去就是搭上去那么一哆嗦的事儿，对吧？但这一哆嗦里的门道，足够让你在机房捶胸顿足。搞视频后期，特别是碰到需要硬件排查的时候，示波器就是你的眼睛——探头呢，就是眼皮。眼皮抖一下，看到的世界全歪。

✅ 接地环那根小尾巴，专治各种花屏

大部分人拿到探头，直接把钩子往测试点上一挂，完事儿。信号出不来？怼两下。波形乱跳？怪示波器。说实话，我早些年也这么干。直到有一次测一块采集卡的SDI输出，画面间歇性黑场，波形整个一个心电图式的抖动——原来隔壁桌的同事正在用热风枪吹元件，那干扰从地线串进来，我的探头接地线足有15厘米长，活脱脱一根天线。

高频信号测量时，接地线长度绝对不能超过1厘米。 这是血的教训。后来我养成个习惯，一律用探头的弹簧接地针，直接怼在信号旁边的地孔上。找地孔也有讲究——不是随便一个大面积覆铜都行，必须紧挨着信号源。有些板子设计得缺德，地孔离信号脚十万八千里，这时候你就得自己焊一小段铜箔，或者干脆用同轴线自制一根超级短的接地线。不夸张地说，这一个改动能让波形的过冲和振铃消失大半。💡

有一次，帮朋友排查一个4K监视器的HDMI接口闪屏，探头往差分线上一搭，屏幕直接红了——HDCP握手断开。得，触发放了烟花。所以探头触及不光是物理接触，还得考虑电路阻抗、电平容忍，一不小心就成破坏性测试。⚠️

示波器探头短接地弹簧针测量高频信号特写

X1还是X10？选错直接废掉整组测量

探头屁股上那个小开关，扭一扭就行，但扭之前请过过脑子。X1档带宽通常只有6-10MHz，测视频时钟？别想了。可偏偏我发现论坛里不少做视频维修的朋友，默认就设在X1，因为波形幅度大看着爽。❌ 殊不知X1模式下探头的输入电容可以达到100pF以上，往你的高速信号上一搭，负载效应足以让信号边沿塌得亲妈不认。

永远优先使用X10档，除非信号幅度真的小到示波器底噪都看不清。 X10的输入电容通常只有10pF左右，带宽也高得多。不过话说回来，X10会衰减信号，示波器设置里要匹配，别按X1的幅度读数去算电压——我犯过这个错，把一个LDO的输出当成纹波巨魔，换了三片板子才发现是比例没设对，当时真想抽自己。😅

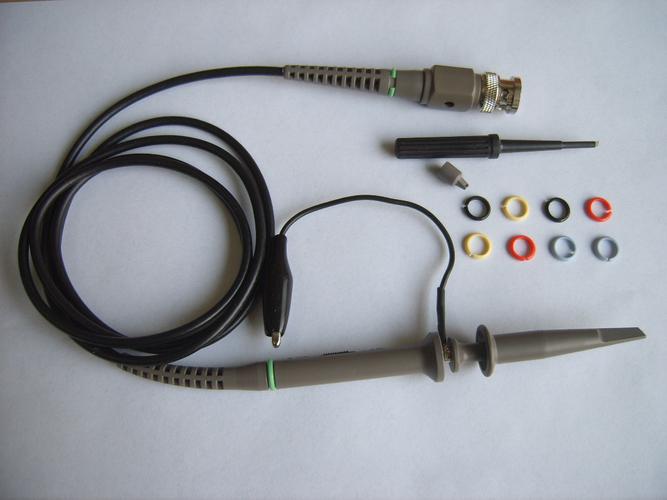

还有那种可切换探头的探针，带个钩子和保护套。拔掉钩子，很多时候会露出一个更尖的探针，适合细密引脚。但拔掉之后探头的寄生电感、电容分布都变了，高频补偿可能就不准了。所以换了前端附件，一定要重新校准探头补偿，用示波器自带的方波输出，调那个小孔里的电容，让波形方方正正。不然你看到的过冲、下冲可能全是你DIY出来的。

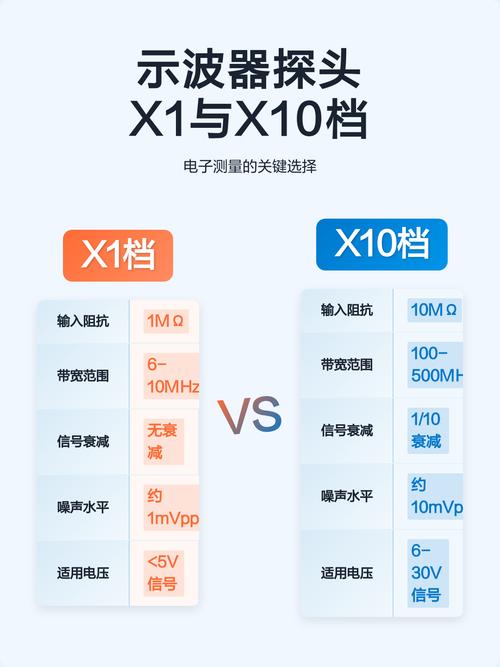

示波器探头X1和X10开关与补偿调节对比图

👁️ 差分探头触及：没隔离就等着炸机吧

👁️ 差分探头触及：没隔离就等着炸机吧

视频设备里，很多信号是差分对，比如LVDS、HDMI、DP的通道。这时候如果用普通单端探头去戳，地线一夹，就强行把差分对的一根线对地短路了。轻则信号中断，重则烧接口芯片。我见过最惨的是一位同行，测一块HDMI 2.0的板子，探头地夹子碰到热插拔检测引脚，瞬间一股青烟，芯片裂开，三千块打了水漂。💸

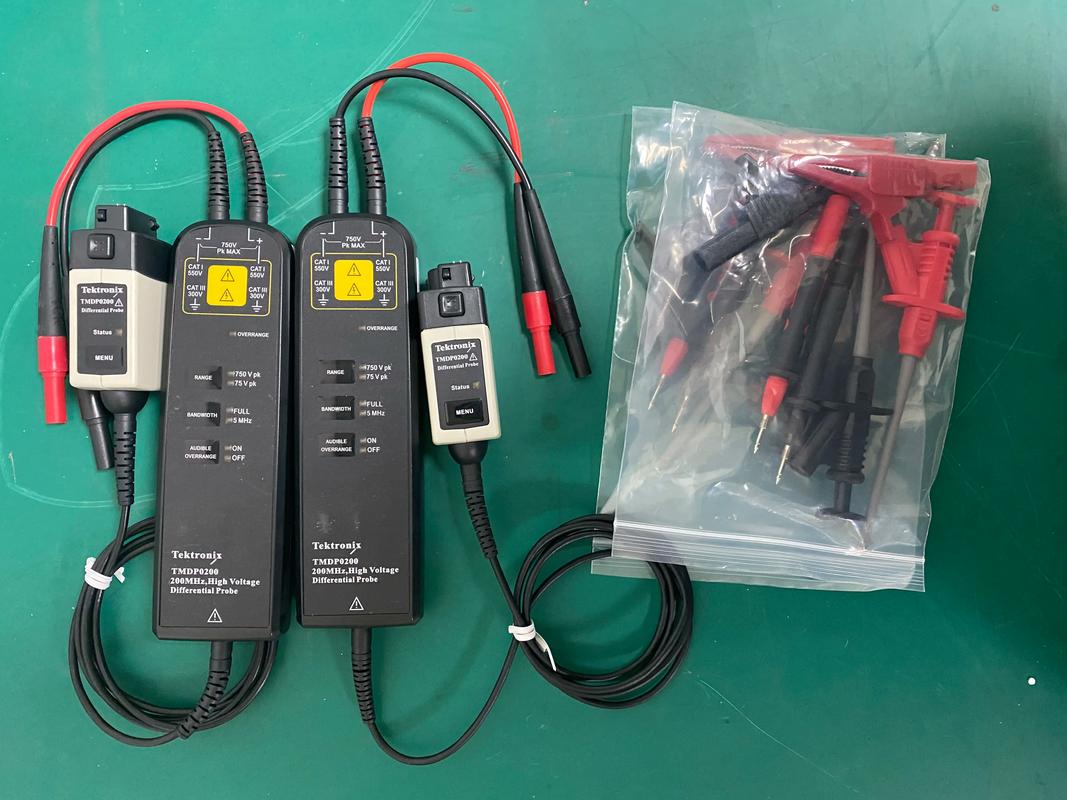

所以触及差分信号，老老实实上差分探头。或者至少用两个通道，把两个单端探头都设在X10，利用示波器的数学通道做减法。但这时候两根探头的接地线都要尽量短，而且要接在同一个地参考点，否则共模抑制比一塌糊涂，波形里全是噪声。还有，别忘记把两根探头的衰减比、补偿都调到一致，不然减法运算出来的波形能歪到外婆家。

有一种情况最容易被忽略：隔离。如果你的示波器没做隔离，电源线里的地是和探头地线直通的。测开关电源初级，或者某些悬浮的信号，触及的瞬间可能就放炮了。💥 我有个笨办法——用隔离变压器给被测设备供电，但这也得小心，别让浮地设备的外壳带了高压。更靠谱的是直接买差分隔离探头，贵是贵点，保命。

🎬 触及前的仪式感：别忘了这串动作

🎬 触及前的仪式感：别忘了这串动作

很多人拿起探头就往电路上戳，戳完发现波形鬼畜才开始调旋钮。其实触及前有三步，做完能省80%的排查时间。

第一，确认探头的衰减比和示波器通道设置一致。X1？X10？还是100X？第二，确认耦合方式——测电源纹波用交流耦合，测逻辑电平用直流耦合。偏巧有人测着直流偏置却开了交流，波形直接飘没了，还以为没信号。第三，确认带宽限制和采样率。要看电源上的高频噪声，就把带宽限制关掉；要测低频，可以开带宽限制滤除毛刺。还有存储深度，设得太短连一次完整场消隐都抓不全。

完成了这三项，再探头触及。触及的时候，先接地线，再接信号线。别学某些视频里“潇洒”地先搭信号，地线悬空，这样示波器输入端的电容会慢慢充起一个几十伏的直流偏压，接地的瞬间啪一下，把电路里的敏感芯片打坏——我就这么烧过一块FGPA开发板上的高速收发器。😢

最后一点，也是我在剪辑机房的实际体验：视频设备后头那一堆线，机架又黑，示波器探头触及操作简直反人类。所以我永远备着一根软性硅胶线的弹簧探针，能弯曲，能别在机架缝隙里，手不用伸太长。为了看清，我还贴了个USB小LED灯在示波器提手上——别笑，比你打着手机手电筒强百倍。

示波器探头触及，真不是“碰到就行”。它是毫厘之间的手艺，是无数次炸机换来的直觉。下次你的波形不对劲，先别怀疑板子，看看你的探头——是不是正用一个错误的方式，戳在了最正确的地方。
