网络分析仪校准：视频工程师最容易忽视的致命细节

品鉴达人 · 发表于 2026-5-21 21:07

说真的，有多少人拿到网分就直接开测？——反正我以前就这样。插上电缆，看着屏幕上弯弯绕绕的曲线，觉得测出来就是准的。结果呢？调出来的视频链路各种诡异反射，信号时好时坏，查了三天才发现...仪器根本没校准。❗

这行干久了，我算是明白了：不校准的网络分析仪，测出来的数据就是高级噪音。尤其对于视频传输系统，S参数稍微偏一点，高清信号可能就给你颜色失真或者直接黑场。所以，别偷懒，校准是必须的。

到底什么在“走偏”？

网络分析仪本质上是在比较入射波和反射波。但机器内部的定向耦合器、电缆、转接头......每个环节都会引入系统误差。这些误差是可重复、可预测的，所以可以通过校准消除——前提是你真的做了校准。💡

很多新手以为仪器出厂校过了，用不着再弄。大错特错。出厂校准仅仅针对仪器端口，你一旦接上测试电缆，电缆的延迟和损耗就改变了整个参考面。不把参考面延伸到电缆末端，测啥都没意义。

网络分析仪校准参考面延伸示意图

校准的过程，其实就是用已知标准——开路、短路、负载——来告诉仪器：“你现在看到的这个叫全反射，这个叫零反射”。然后仪器内部解个方程组，算出误差系数。听起来简单，但操作起来处处是坑。

我踩过的那些校准坑

第一次用SOLT校准，我按着手册来，开路、短路、负载一字排开拧上去。结果一测标准件，史密斯圆图上开路点不在最右边……短路点也不在最左边……嘿，当时我就懵了。后来发现是校准件本身没清洁——接口里一粒灰尘，全反射相位直接漂了。

还有一个要命的：校准的时候用的转接头，后来测量时忘了算进去。这会导致相位偏差巨大，特别是在高频（比如12G-SDI用的6GHz以上），相位差一点可能就导致视频数据解包失败。所以，务必保持校准和测量时的连接状态完全一致，或者用端口延伸功能。

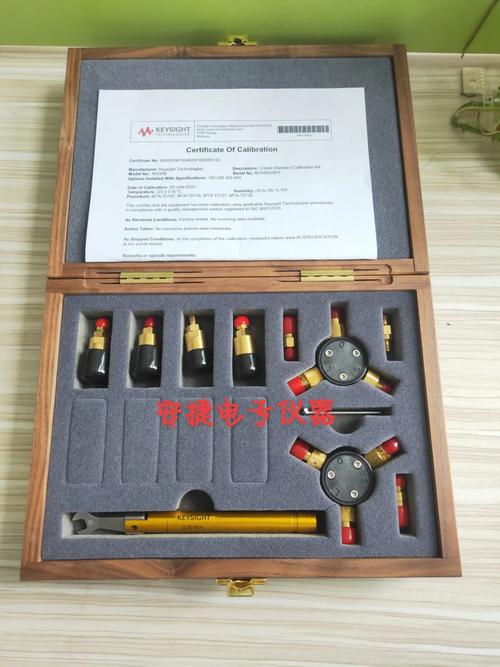

清洁的网络分析仪校准件

另外，仪器要预热至少30分钟。有次我赶时间，开机十分钟就搞，结果下午再测同一样品，曲线变了。温度漂移，就这么现实。

“差不多”才是最大的敌人

有人觉得，校准嘛，差不多得了。尤其是时间紧的时候，直接跳过负载校准，或者随便找个50欧姆终结头代替标准负载。我告诉你，那误差能大到没谱！标准负载的反射系数低于-40dB，而普通终结头可能只有-20dB，这会直接导致方向性误差暴增。在史密斯圆图上看到的就是一团乱麻。方向性差了，你根本分不清到底是待测件的反射还是系统的泄漏。对于视频传输，回波损耗测不准，就意味着实际反射有多大心里没底，信号完整性分析全白搭。

再比如，很多人忽略直通校准的隔离项。SOLT中有的时候会测隔离，就是把两个端口都接负载，测串扰。如果测试环境很差，你跳过隔离校准，那些微小的泄漏信号就会叠加到测量结果里。在测量高隔离度的器件（如混合器、隔离器）时，误差尤其明显。虽然视频链路通常不涉及这些，但养成严谨的习惯不会错。

校准方法选哪个？

咱又不是搞科研的，常用也就SOLT（短路-开路-负载-直通）和TRL（直通-反射-线）。SOLT简单，校准件要精确。TRL呢，对校准件要求低，但过程繁琐，适合PCB测量或者非同轴环境。视频工程师通常和同轴电缆打交道，SOLT就够。不过，如果你测的是板上的视频传输线，TRL可能更靠谱，因为你可以直接在板子上做校准结构。

别信什么“电子校准件一键搞定”——虽然方便，但电子校准件的内部开关也有寿命和不确定度。定期用机械校准件验证一下，是个好习惯。✅

还有，校准后一定要验证！拿个已知的验证件（比如一个偏移短路）测测看，误差应该在规格范围内。如果不验证，校准出错谁也发现不了，后续所有测试全是废的。

那些被校准搞疯的瞬间

我曾经在为一个8K视频项目测试定制滤波器时，校准了七八遍都不对。每次验证标准件都超差——S11相位来回跳。最后发现是实验室空调直吹电缆，导致温度周期性变化。电缆的相位随温度漂移，校准期间不稳定，校准数据就无效。后来用泡沫套包住电缆，完美解决。这类破事，书里可不写。😓

还有一回，校准件里负载的指标是DC-18GHz，我要测到20GHz。强行用，结果高端频率误差大得惊人。校准件的频率范围必须覆盖测试范围，这是血泪教训。

网络分析仪校准前检查电缆连接

所以，校准这件事，就是不断和细节较劲。但一旦你掌握了，它就不再是拦路虎，而是你测量可信度的基石。

实战：校准一台用于4K视频链路的VNA

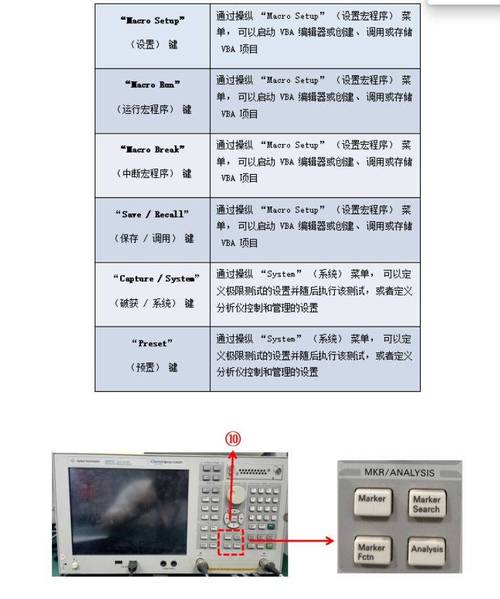

上周帮朋友调一个演播室的4K SDI分配系统，链路里有放大器、分配器、长电缆。我用的是Keysight E5063A，配上N型校准件。具体步骤：

- 开机预热一小时（去喝杯咖啡，别急）。

- 选择校准类型：SOLT，频率范围从300kHz到6.5GHz（略高于6G-SDI频带）。

- 设定中频带宽为100Hz——窄带宽降低噪声，校准更准，就是慢点。

- 依次连接开路、短路、负载到端口1电缆末端，点击测量。这一步手要稳，拧连接器要按力矩扳手规范，否则重复性差。

- 直通：连接端口1和端口2的电缆，测量。

- 完成后保存校准状态。赶紧验证一下负载，S11应该在-50dB以下。——嗯，确实在-52dB，可以接受。

校准完再测链路，发现某段电缆在3GHz附近有个凹陷，导致SDI眼图闭合。换了根电缆，搞定。校准让我们直接定位了问题，而不是猜来猜去。

说实话，校准花费的时间，绝对值得。它让你对测量结果有信心。不然你花了几天调试，最后发现是仪器不准——那才叫崩溃。

最后提醒：校准件很贵，小心保管！开路器的内导体是精密的，磕碰一下就毁了。我就弄坏过一个……唉。😅
