稳压电源输出翻过车才懂：剪辑机房的隐形杀手

品鉴达人 · 发表于 2026-5-21 21:21

那天早上，导进A7S3的一条高码流4K，渲染到一半，屏幕突然黑了。重启后工程文件损坏，连备份都没来得及做。我当时真想把那台破稳压器砸了——但冷静下来，发现根本就没装稳压器，一个排插直接上墙。💡 血的教训啊。

你可能觉得，剪辑嘛，电脑配置高、阵列快就够了。说实话，电源部分是最容易被忽视的环节。不少人插头一怼就开工，直到某次跳电，阵列掉盘，或者画面莫名出现横纹干扰，才想起电这茬儿。❗ 其实，不干净的电源输出，就像往时间线上倒咖啡，轻则软件崩溃，重则硬件升天。

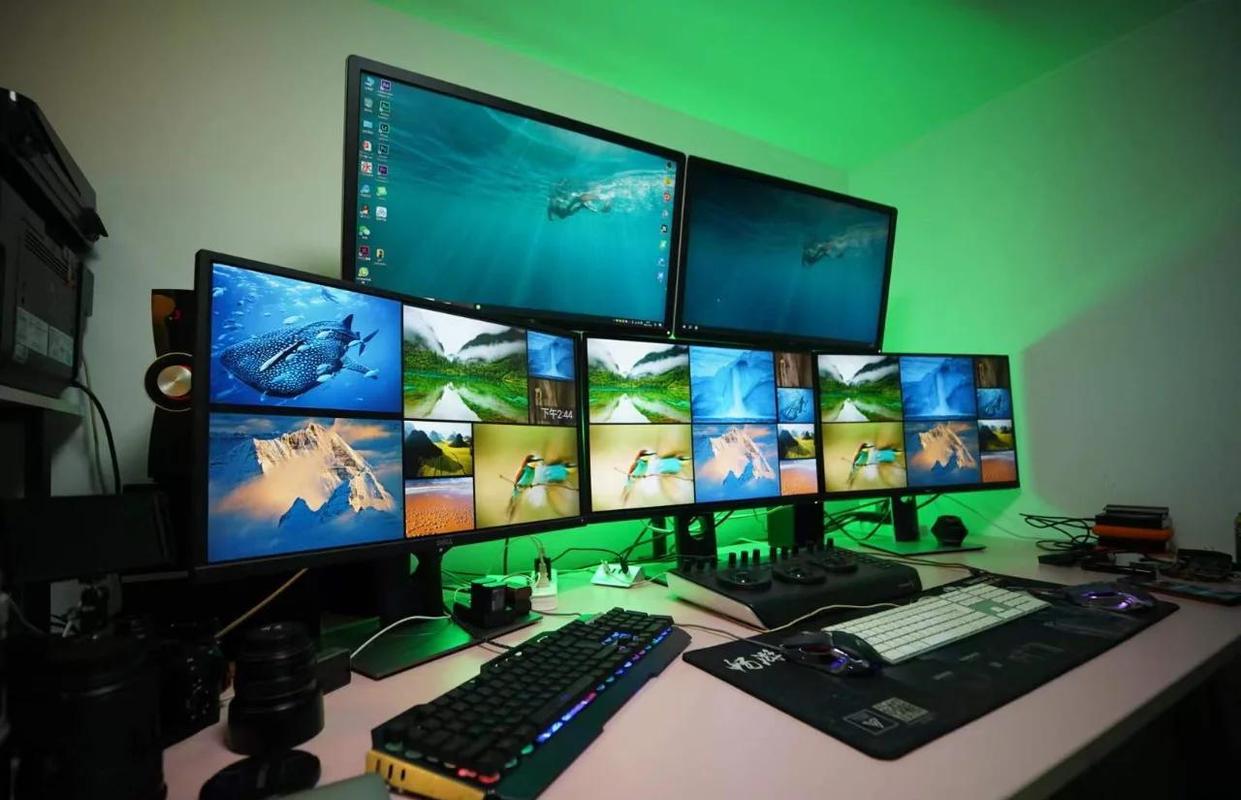

视频剪辑工作室稳压电源布置实拍

非编工作站为什么特别嗜电

普通办公电脑，电压波动个5%、10%也许还能扛。但非编机不一样啊。双路CPU、高端显卡、阵列柜、还有一堆外设，瞬时功耗能飙到额定功率的2倍以上。开关电源本身就有个Hold-up Time，大概16-20ms。如果这时候市电来个下陷——啪，你会听到UPS切换的继电器响得跟爆米花似的。而很多廉价稳压器，反应速度根本跟不上这种动态负载，电压一抖，主板VRM直接过流保护。我遇到过最坑的一次：渲染到90%，突然掉电，整条时间线重新生成，整整浪费6小时。😠

还有纹波和噪声。这玩意儿像幽灵。好的开关电源输出纹波可能才20mVpp以下，差的能窜到200mV以上。板卡上那么多精密芯片，高频纹波会耦合到SDI输出上，画面出现滚动细线。你盯着波形示波器查半天，最后发现是12V轨道不干净……这种排查经历，谁摊上谁知道。

参数猫腻：别让“标称精度”蒙了眼

买稳压器的时候，商家最爱拿“精度±1%”说事儿。但这是不是全量程精度？还是只在额定负载下？负载调整率、源电压调整率、温度系数，这些才是关键。有的产品，空载电压正常，一带载就掉1V多——这能叫稳压吗？ 我买过一台某宝爆款，标称1000VA，实际带两台工作站就嗡嗡叫，外壳烫得能煎蛋，输出电压从12.2V一路跌到11.4V，显卡直接降频。果断退货。

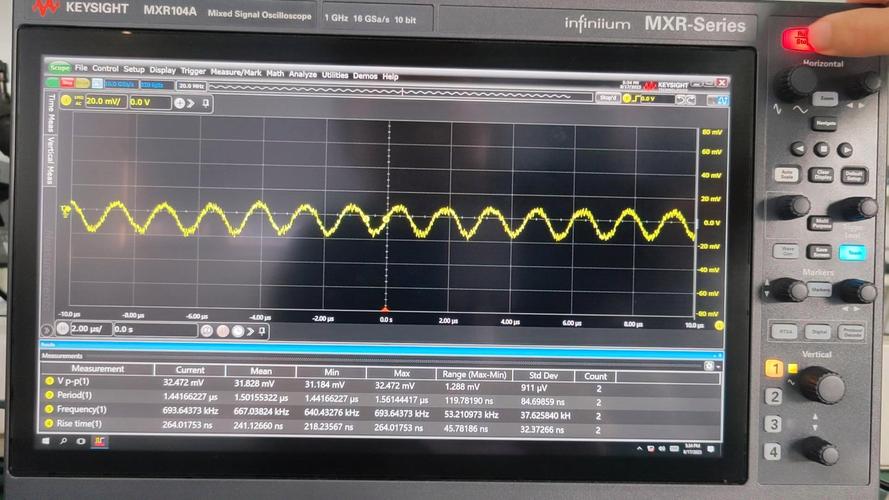

直流稳压电源输出纹波示波器实测截图

给非编设备供电，强烈建议用线性电源或者高性能开关电源（比如那种给实验室用的可调电源）。线性电源纹波极低，但笨重、发热大。开关电源效率高，但必须做好滤波。市面上有些专为数位电路设计的模块，输出端并联多颗低ESR电容，再加共模扼流圈，效果立竿见影。我自己现在就用一个二手安捷伦6632A，虽然风扇吵了点，但干净的电像山泉，插上便携示波器一看，纹波才几个毫伏。💪

我走过的地狱级弯路

去年组了一套雷电阵列，标配电源是12V/8A的适配器，看起来挺壮实。有一次连续拷贝4TB素材，发现速度忽快忽慢，偶尔还断开连接。换了线、换了雷电网桥，问题依旧。差点就把阵列退掉。偶然用万用表一戳适配器输出——电压在12V到13.2V之间周期性跳动。拆开适配器，一颗电容鼓包了，手焊的锡渣还搭在反馈电路边上。这品控……后来换成明纬医疗级电源，整个世界安静了。 所以啊，不要小看任何一个DC插头，它可能正在谋杀你的数据。

还要提接地。很多老房子的插座根本没接地线，或者地线虚接。机箱外壳会带感应电，摸上去麻麻的。这种电位差会通过信号线的屏蔽层流窜，轻则音视频接口打火，重则烧端口。我有次被HDMI线烫了一下，差点以为线材自燃。测了地线——对地70V交流！用了个隔离稳压电源才解决。✅ 强烈建议工作室拉专线，做好等电位连接。

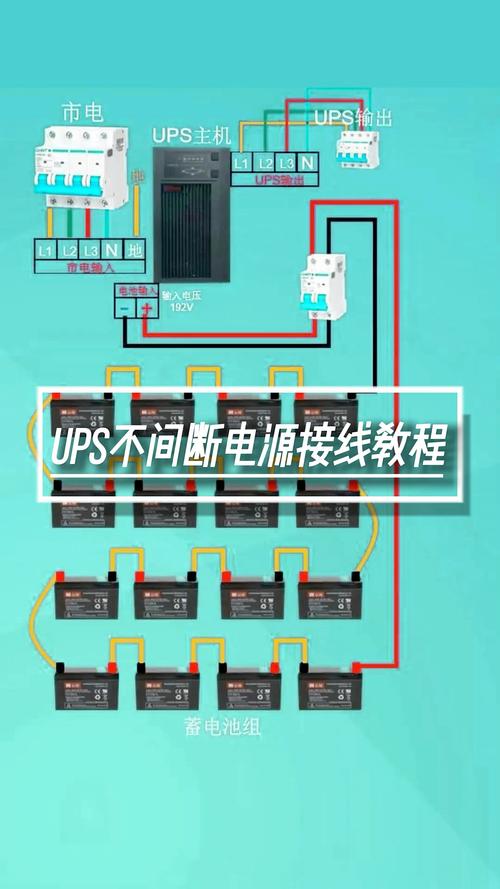

视频剪辑机房稳压电源和UPS组合接线图

选购的话，功率余量至少留30%，别卡着峰值算。如果带电机类负载（比如老式磁带机），启动电流高达数倍，要按有效值和峰值综合考量。另外，确认输出接口——是端子座、香蕉头还是DC插头？压接要牢靠。我在接口处串了磁环，减少共模干扰，反正成本不高，心里踏实。

最后说个玄学。纯数字电路理论上不像模拟那么敏感，但时钟恢复电路、PLL对供电噪声极其敏感。一套达芬奇调色台，偶尔无响应，重插USB又好了。查到最后，是USB 5V电源纹波导致芯片间歇性复位。外接一个5V线电后，再没抽风过。信不信由你，反正我信了。😏

有些事，就是试错试出来的。现在我每个工位标配：市电→滤波插座→在线式UPS→多路稳压适配器。虽然花了几千块，但比起素材报废和工期延误，这点钱太值了。剪片子的人，别等丢了素材再想起电的事儿。
