绝缘电阻测试：差点毁了我的成片！视频剪辑师的血泪排查记

品鉴达人 · 发表于 2026-5-21 21:52

上周剪一条宣传片，画面间歇性出现细密的横纹，时有时无，像鬼影一样。最初以为是剪辑软件渲染的问题——换PR、切达芬奇，甚至重装了显卡驱动，没用。你猜怎么着？最后发现是监视器那根BNC线绝缘电阻降到了0.5MΩ！潮湿的地下室放了俩月，居然就能让信号衰减到这个地步。说实话，以前我也觉得“绝缘电阻”是电工的活儿，跟剪片子八竿子打不着，现在彻底改观了。

绝缘电阻，视频信号的无形杀手

简单来说，绝缘电阻就是电缆或设备绝缘层对电流阻碍的程度。数值越高，漏电流越少，信号越纯净。理想情况是无穷大，但现实中受潮、老化、灰尘积聚都会让它下降。对于模拟视频信号——比如分量、复合视频——绝缘不良直接导致信号幅度衰减和噪声混入。你看到的，可能只是暗部奇怪的闪烁，或者高光边缘的拖尾。数字信号呢？很多人以为0和1不怕干扰，大错特错！我遇到过SDI信号因为BNC接头氧化导致绝缘下降，引发SDI眼图闭合，时钟恢复困难，直接黑场闪断。那种随机故障最难查，剪辑师查半天素材，发现导入时就有问题，当场崩溃。

测试标准其实不复杂。按GB/T 国家标准，一般视频电缆的绝缘电阻不低于1000MΩ/km（环境温度20℃时），现场施工的电工应该测完再交工。可实际情况是——谁给你测啊！所以自己想买根放心线，最好自己动手。

潮湿环境下BNC电缆接头氧化导致绝缘电阻下降的实拍对比图

准备测试前，这些坑我帮你踩过了

准备测试前，这些坑我帮你踩过了

❌ 千万别带电操作！这可不是废话。有一次我心急，摄影机刚拔电源就去测电池触点的绝缘，兆欧表500V电压瞬间释放，差点把接口打坏。别笑，犯过这种傻的肯定不止我一个。

✔️ 放电步骤必须严格执行。大电容或长电缆里可能储存电荷，手动放电电阻（1kΩ/10W左右）先碰一下，再短接几秒，安全第一。

💡 测试电压要匹配被测试设备。通常500V直流档足够应对多数音视频线缆，但如果是测试供电线路或电机绝缘，可能要升到1000V。切忌乱调，上次我用1000V去测HDMI线——别问我为什么——幸好没坏，但万用表后来提示过压保护了，一身冷汗。

手把手测试流程，附实战技巧

工具我推荐一台靠谱的兆欧表（绝缘电阻测试仪），手摇那种太古老了，买块福禄克1587或者日置3455，数字的，带记忆功能。穷剧组用优利德UT501也行，两三百块。步骤如下：

1. 断开所有设备连接。只测纯粹的电线，别带着接口电路，否则内置的TVS管会误导读数。

2. 清洁接头。用无水酒精擦掉氧化层和手汗，一点点脏污能让绝缘电阻从5000MΩ掉到5MΩ！

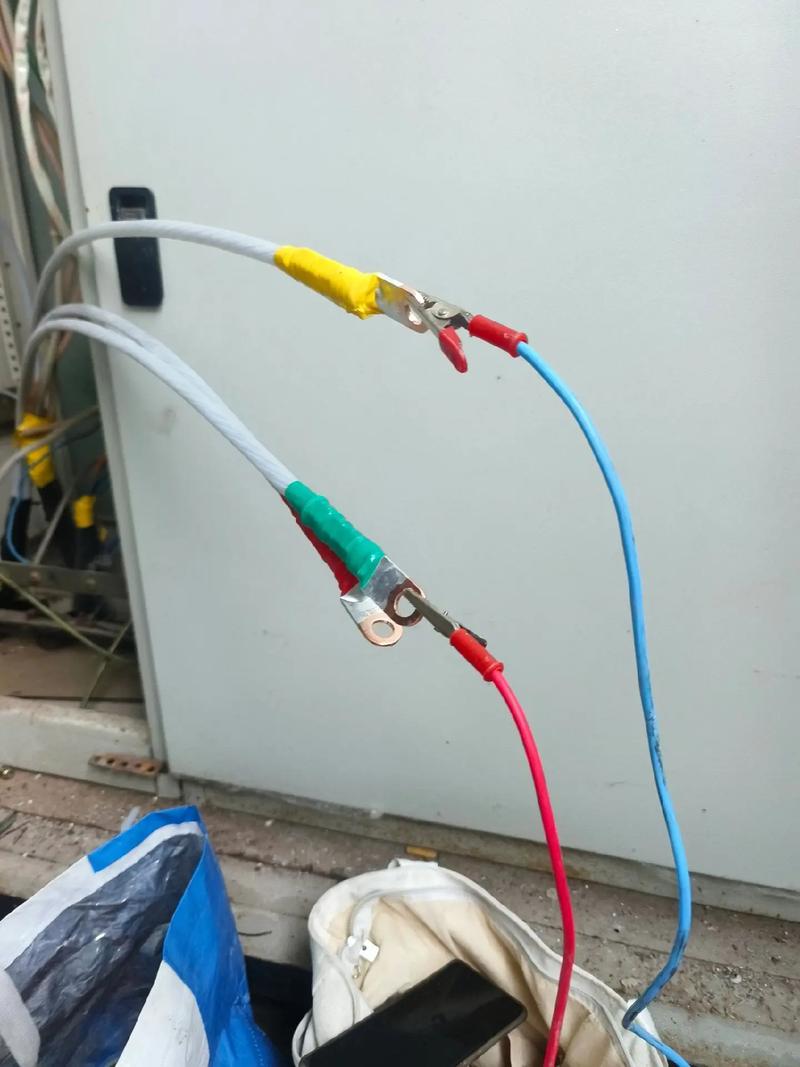

3. 接线。兆欧表L端接电缆芯线，E端接屏蔽层，如果担心表面泄漏电流大，可以用G端缠绕绝缘层表面，但一般视频线不用。

4. 按下测试键，维持60秒。千万别读第一秒的数值！绝缘电阻通常随时间上升，专业测试记录的是60秒读数，还要算吸收比（60秒与30秒的比值）。干燥绝缘吸收比应大于1.3，受潮会趋近于1。

5. 记录并立即放电。测完后别直接拔线，测试端对地短接至少两倍测试时长。

❗ 记得测环境温度。绝缘电阻随温度变化极大，每差15℃约差一半。如果冬天数据漂亮，夏天可能跌到不合格。最好把实测值换算到20℃标准值，我一般用公式 R20 = Rt / ( (175-θ)/155 )，θ为环境温度。不过讲真，非正式场合只要读数值明显高于经验警戒线（模拟视频线至少100MΩ，数字线10MΩ）就先用着，别太过纠结换算。

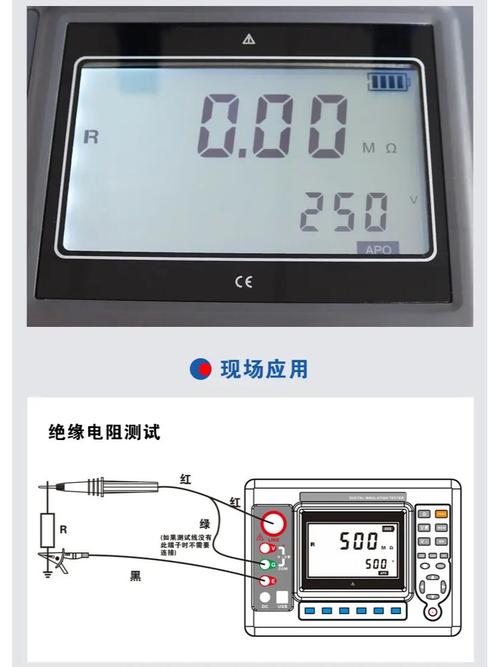

使用兆欧表测量视频同轴电缆绝缘电阻的正确接线示意图

如何挑选真正适合视频人的绝缘测试仪

如何挑选真正适合视频人的绝缘测试仪

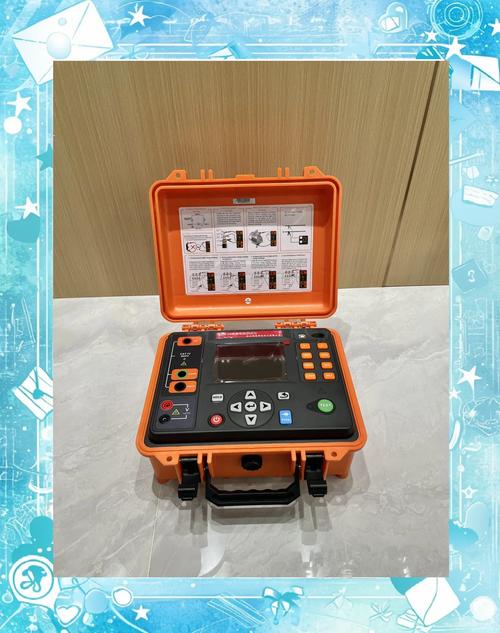

别听电工吹嘘福禄克1587多么神，那是搞高压电机用的。剪辑师日常，500V档足够了，体型小点，带背光，能存数据更好。我自用的是Keysight U1452A，带蓝牙传数据到手机，排查场地布线时巨方便，不用蹲那手写。当然价格感人。预算有限？强烈推荐国产华仪MAS830L数字兆欧表，两百出头，精度够用，就是没记忆。不过我用它发现了仓库一堆“库存合格线”其实绝缘电阻只有0.8MΩ，全部报废，值回票价了。

还有些玩意儿，比如那种多功能“测线器”，声称能测绝缘电阻，千万别信。接入电压太低，完全不符合标准测试条件，测出来读数不对。我因此误判过，以为是线缆良好，结果拍外景淋雨后信号中断，坑死团队。所以老实买台正经兆欧表，几百块省不了。

✅ 最后提醒：定期查一下常用线材和转接盒的绝缘。特别是那些常年插拔的SDI口、卡侬头，手汗、灰尘积累起来，绝缘值掉得飞快。每季度用表扫一遍，比排查软件故障省心一万倍。毕竟，客户不会等你找原因，只会觉得“这剪辑师设备不行”。
