那天我对着监听音箱发愣——底噪里夹着微弱的嗡嗡声。拔了所有线，还有。换个插座，依旧。最后发现是地线虚接……那一刻我血压飙升。

说实话，搞视频的，谁没遇到过莫名其妙的本底哼声、画面水波纹干扰？尤其外拍时，发电机一接，监视器雪花点乱冒。很多人都忽略了，接地才是隐形的信号链条。不是随便插根铁棍就行。

今天不聊剪辑技巧，聊聊保命的接地电阻测量。毕竟设备烧了还能买，人触电了可就……对吧？

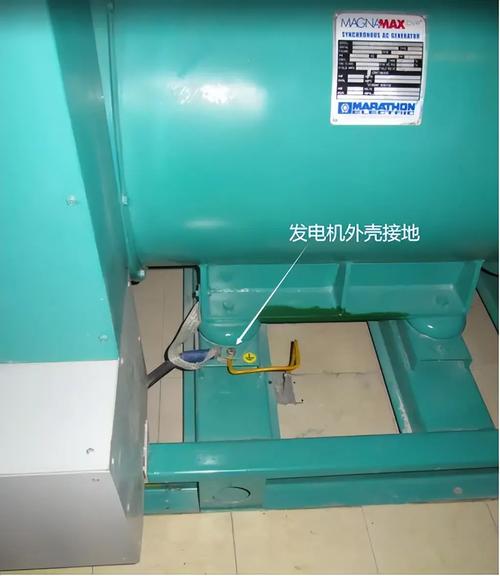

视频拍摄现场发电机接地测量

💡 为什么视频佬必须懂接地电阻？

💡 为什么视频佬必须懂接地电阻？

你肯定见过这种场景：户外直播，调音台带电麻手。或者转播车接了市电，画面有滚动横条。没错，十有八九是地电位差在作祟。接地电阻太大，干扰电流泄放不畅，直接串进音视频回路。

我用过某品牌四路导播台——不提名字了——供电没做隔离，大屏LED一开，PGM输出直接撕裂。后来拿接地表一量，接地桩电阻高达 80 欧！标准是 ≤4 欧啊。简直离谱。

所以，无论固定影棚还是临时外场，接地电阻必须测。别信土电工说的“打根钢筋浇点盐水就行”，那玩意儿遇干旱就失效，还腐蚀得快。

✅ 接地电阻到底怎么测？

工具有好几种，说最实用的。钳形接地电阻仪看起来酷，但只适合多点接地的场合。单点接地测不准。我踩过坑，以为钳一下就行，结果数据感人。

稳的方法还是三极法（电位降法）。需要两根辅助探棒：电压探棒 P 和电流探棒 C，拉开距离。被测地极 E 与它们形成一条直线。C 距 E 大概 20 米，P 在中间 62% 位置——这个比例是补偿土壤不均匀的经验值。

具体操作：

- E 接接地体。
- C 接电流辅助极，打入地下 0.5-1m。
- P 接电压辅助极，相同深度。
- 摇表或智能接地电阻测试仪，换挡测试直到读数稳定。

智能测试仪会自动判断接线错误，还会告诉你辅助接地电阻是否过高。这点太香了，免得来回跑。

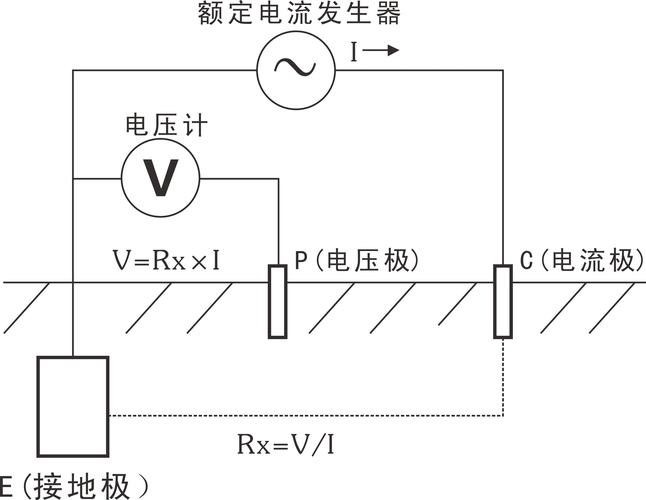

三极法测量接地电阻接线示意图

室外拍摄遇到干燥沙地或岩石？辅助极阻值飙升，测不准。这时得改良土壤，在探棒周围浇盐水降低自身电阻。不过注意别让水渍干扰电位分布，不然数据假。

❗ 实测中的坑，千万别踩

❗ 实测中的坑，千万别踩

第一坑：测试线。普通电线延长？不行。必须用仪器自带屏蔽线，否则电磁感应会引入误差。有次我用普通花线，读数忽大忽小，还以为地坏了。

第二坑：地下金属管道。如果测点附近有水管、电缆铠装，会改变电场分布，让结果偏小。我遇到过，明明土壤电阻率高，读数却异常低，一查，地极靠着消防管。

第三坑：土壤冻结或干旱。冬天外拍，探棒打不下去，勉强打进去接触不良。这种情况下最好提前规划，或者改用无辅助极法的选择性测试仪。

现在很多高端钳表支持双钳法，不用打辅助极，但要求被测接地极形成回路。比如铁塔接地、建筑网状接地。拍摄车这类孤立接地体不行。

另外，别忽视保护零线的接地。有一次在老旧厂房拍广告，灯一开，摄像机取景屏抖动。最后查出零地电压过高，还是接地电阻惹祸。

🤔 视频设备接地的小秘密

你以为设备金属外壳接大地就安全？错。如果多个设备接地电阻不一致，形成地环路，哼声更大。这时候需要单点接地，或者使用隔离变压器、信号隔离器。

外拍我是这么做的：发电机输出配隔离变压器，所有设备金属外壳统一接到发电机接地桩，再打一根远程辅助极确保整体接地电阻小于 4 欧。如果条件恶劣，至少保证不高于 10 欧。

测接地电阻的时机？进场后第一件事！别等设备架好才发现。测量完把数据拍个照，万一出问题能溯源。

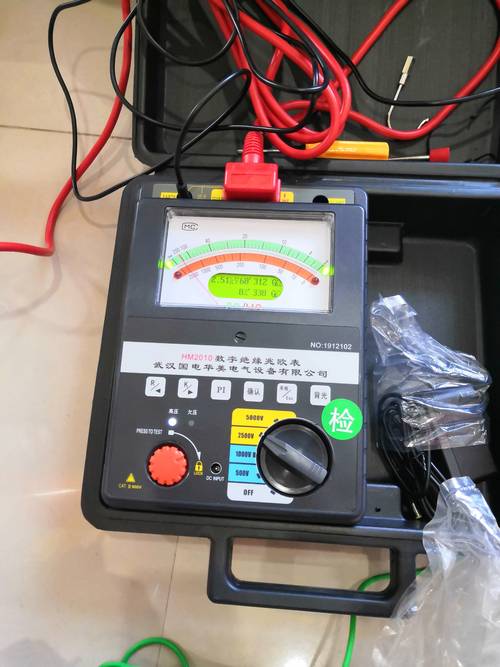

专业接地电阻测试仪现场测量实拍

最后啰嗦一句：数字表没电了别慌，老式摇表其实更抗造。手摇发电机产生测试电流，不受电池低温影响。北欧外拍的神器。

好了，下次再听到音箱嗡嗡叫，知道该查哪儿了吧？接地电阻测量，看似土气，却是影像质量的基底。千万别忽视。
