漏电流测试：别让设备接地毁了你一整天的剪辑心血

品鉴达人 · 发表于 2026-5-21 22:15

那天在剪辑室熬到凌晨，新项目渲染到一半，突然闻到一股焦糊味——我靠！赶紧循着味找到源头：外置硬盘盒的USB线，接口处已经熔了一个小黑点……心都凉了半截。里面可是刚拍完还没备份的素材啊！后来一排查，罪魁祸首就是漏电流。说实话，以前总觉得漏电是电工的事儿，跟咱视频剪辑八竿子打不着，对吧？但这次之后我彻底怂了。

血的教训：一次差点报废的NAS

可能有人觉得漏电流无所谓，静电嘛，习惯了。但持续的低电平漏电绝对是硬件杀手。这台NAS花了我近万块，4盘位RAID5，里面存着近三年所有的项目。就因为插线板“假接地”——墙上的三孔插座压根没接地线！设备外壳带了几十伏的感应电。长期下来，主板元件慢性受损。我拿电笔一碰外壳，氖泡亮得刺眼❗ 后来赶紧把所有设备统统排查一遍，发现调色台、监视器、甚至最不起眼的USB HUB都有不同程度漏电。当时那个懊恼啊……早干嘛去了！

剪辑室里设备多，各种外置声卡、硬盘阵列、视频采集卡，一堆开关电源适配器堆在同一个排插上，地线环路复杂得要命。很多时候你觉得“麻一下”没事，但对设备来说，敏感的信号接口最怕这种共模干扰。SDI输出雪花、音频有底噪、甚至时间线偶尔跳帧——你到处查驱动、换线、重启，就是想不到是漏电在搞鬼。

视频剪辑室多设备漏电流路径示意图

漏电流从哪来？剪辑室里的隐形杀手

简单说，任何带Y电容的开关电源都会产生漏电流。电脑电源、显示器电源、打印机……几乎现代所有电子设备。它们为了过EMC认证，在火线、零线与地线之间并了安规电容，于是会有微弱的交流电流流向地线。这本身是安全的，但假如你的地线不良——老旧小区、装修偷工减料、或者图省事用了两芯延长线——那电流就只能找别的路径，比如通过信号线的屏蔽层流窜到其他设备。结果就是外壳带电、信号干扰。

更有一种噩梦场景：一根视频线连接了两台接地电位不同的设备。我在某次拍摄现场遇到，监视器跟笔记本都接了市电，但插座不同相，HDMI线一接，“啪”一个火花，交换机的网口直接烧了……全场静默。后来检测，地电位差达到90V！这是什么概念？数据线路的芯片耐压可能才5V。一烧一串，损失惨重😱。

所以，定期做漏电流测试真不是矫情。你不需要变成电工，但掌握点基础可以救你一命——至少救你的设备。

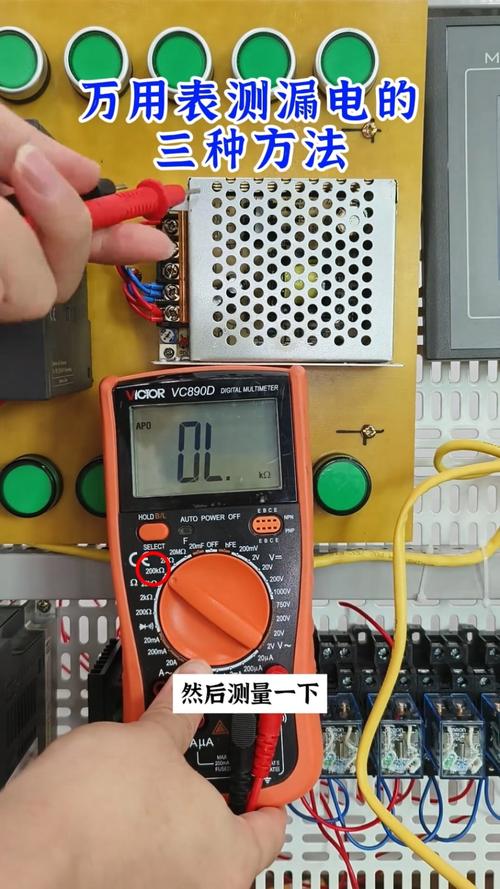

万用表测量非编工作站外壳漏电流现场

自己动手：测试漏电流的野路子

准备好一个真有效值数字万用表（别拿那种几块钱的感应电笔糊弄），最好带交流电流档，量程几百微安到毫安级。

💡 第零步：确认地线完好。用电笔测插座地线孔，如果亮，那地线可能带电，问题大了；不亮正常，然后测零火都亮。如果你连这步都懵，立刻喊电工。

✅ 方法一：电压法。万用表打到交流200V档，红笔接设备金属外壳，黑笔接已知良好接地（比如暖气管、真正接地的金属水管，注意不是燃气管！）。理想值<1V。如果读到几十伏，赶紧查原因。

✅ 方法二：电流法。更直观但需要串联。把设备的三孔插头的地线脚断开，串入万用表交流毫安档（注意安全，最好用特制短线）。一台设备正常漏电流应小于3.5mA，很多剪辑设备说明书会注明。超过这个值，要么电源有问题，要么你的地线阻值过大。

其实最可怕的不是单台设备漏电，而是系统整体累积漏电。你把十台漏电1mA的设备接在同一地线不良系统上，外壳摸上去就跟电疗仪似的——别问我怎么知道的🙃。所以强烈建议给剪辑核心设备加隔离变压器，或者在总进线处做等电位联结。

接地和隔离，能省吗？不能

接地和隔离，能省吗？不能

有兄弟问，直接把三脚插头掰成两脚用行不行？完全——不行。那是放弃安全防护，漏电流只会沿着信号线乱窜，烧起东西来可不管你是不是在赶deadline。正确做法：

- 所有避震脚架、机柜、操作台金属部分要可靠接地，测量对地电阻小于4Ω（需要专业仪器，可以找物业测）。
- 模拟视频和数字视频设备混用时，特别注意地环路。可用视频隔离变压器或光电转换器断地环。
- 采购带漏电保护的PDU（电源分配单元），有些高端型号能显示每路电流，及时发现异常。
- 养成好习惯：插拔信号线前先摸一下旁边的金属接地体放掉静电，顺便感受下设备外壳是否麻手。

其实我们自己DIY一个简单的“漏电流巡检表”挺有用：记录每台设备外壳对地电压、总漏电流、测试日期。每隔几个月花半小时做一次，能预防大部分莫名其妙死机或硬件损坏。这点投入对你珍藏的素材来说，超值。

话说回来，也别过度焦虑。现代正规工作室一般都有规范接地，问题不大。但如果你是在家剪片，尤其租的老房子，真得留个心眼。有时候一个几十块的插座检测器就能让你发现大隐患。毕竟，再牛逼的调色技术也救不回报废的硬盘对吧？
