剪辑台突然黑屏？聊聊被忽视的 ESD 抗扰度

品鉴达人 · 发表于 2026-5-21 22:36

上周剪片子剪到凌晨三点，刚渲染完一段特效，显示器突然闪了一下——黑了。机箱里传来一股淡淡的焦味，我当时心都凉了半截。换电源、拔插内存，折腾到天亮，最后才发现是主板上的 USB 控制器被静电打穿了。就因为我习惯性地随手摸了一下移动硬盘盒，那个瞬间的电流，差点毁了一整个项目的素材。

这玩意儿就是 ESD。没错，静电放电。你在干燥的机房地毯上走两步，身上能攒好几千伏。然后碰一下金属外壳的读卡器、摄像机的 HDMI 口，啪一声，设备就再也没反应。很多时候我们以为是自己运气差，买了劣质配件，其实更大可能是——设备的 ESD 抗扰度压根就没做到位。

我们玩视频的，天天跟各种外设打交道。监视器、调色台、外置声卡、阵列柜，动不动就热插拔。有多少人会在插拔前真的去摸一下暖气管放电？反正我经常忘。所以设备自身的 ESD 防护能力，就成了救命稻草。

ESD 抗扰度不是玄学，是血泪教训

可能有人觉得，ESD 抗扰度是硬件工程师才要关心的参数，我们剪辑师懂这个干嘛？但你要知道，一块主板的 USB 口标称能承受 ±2kV 接触放电，跟标称 ±8kV，差别可能就是一次习惯性的摸机箱动作会不会让机器死机。特别是现在很多轻薄本，为了减重把屏蔽层都砍得七七八八，C 口一碰就掉槃——我遇到过好几次，现场拷素材，摄影师刚把卡插上读卡器，笔记本就蓝屏了。问就是“哎呀我这线是原装的啊”。

💡 说白了，ESD 抗扰度就是设备在遭受静电放电时，不死机、不重启、不丢数据的能力。国际标准比如 IEC 61000-4-2，把测试等级分成 1 到 4 级，最高要求接触放电 ±8kV，空气放电 ±15kV。但普通消费者很难看到这些参数。厂家也狡猾，只在规格书小角落里写一句“符合 EMC 标准”，至于具体过了几级？你没问，他就装傻。

更坑的是什么？视频行业有很多特化的外设，比如某些品牌的导播切换台，输入口的防静电保护烂得令人发指。我见过一个哥们儿，在户外拍摄，空气干燥得要命，伸手去插 SDI 线，指尖刚碰到 BNC 端子，火花就跳出来了。那台切换台当场报销。你说怪天气？怪他自己？厂家说明书上可没写“请勿在相对湿度低于 30% 的环境使用”。这些，就是我们在一线踩过的坑。

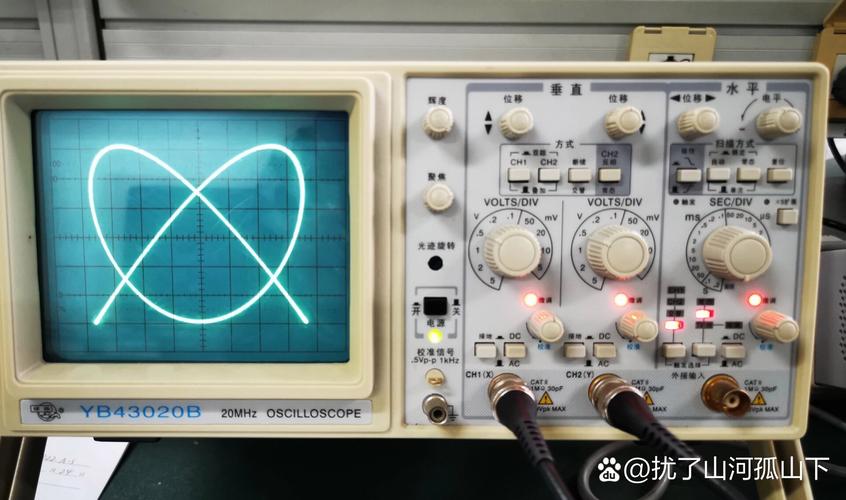

电子设备静电放电测试 8kV 接触放电示波器波形

接口越多，雷区越大

现在的剪辑工作站，背后密密麻麻全是口。雷电 3、USB 4、HDMI 2.1、10G 网口……每个口都是引雷针——不对，是引静电站。尤其是雷电口，直接连着 CPU 的 PCIe 总线，要是 ESD 防护没做好，一击就能把南桥带走。我知道有人给 MacBook Pro 插了个外接 GPU，结果把主板烧了，售后检测说是“意外电涌”，不保修。其实哪有什么电涌，就是拔插时的那一下静电。

存储设备更敏感。NVMe 硬盘盒，电流小、信号频率高，TVS 二极管（一种防静电元件）选型差一点，就可能扛不住反复插拔。我见过同一批次的硬盘盒，有的插十次没事，第十一次就掉盘；有的用着用着就读写错误。后来拆开一看，所有接口的信号线上居然一个 ESD 保护器件都没有，全靠主控硬扛。这也太省成本了！

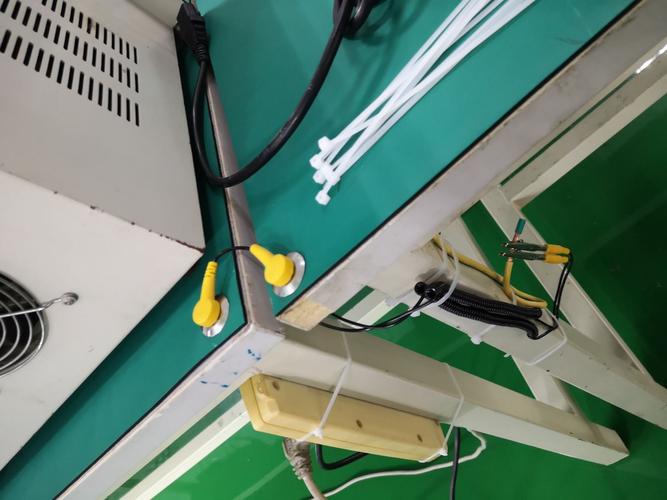

✅ 我的习惯是：所有重要接口都加磁环，不是心理安慰，是真的能滤掉一部分瞬态尖峰。然后，在干燥季节，工作台上放个湿度计，低于 40% 就开加湿器。还有一个偏方——铺防静电桌垫，再连一根接地线到暖气片或者电源插座的接地脚。别笑，这套玩意救过我至少两回。有一次醉醺醺地挪外置声卡，指尖噼里啪啦响，但机器纹丝不动。那瞬间，真的想给桌垫磕头。

防静电桌垫接地实测视频剪辑工作台湿度计加湿器

想靠谱？得自己会看门道

想靠谱？得自己会看门道

咱们不可能买设备前都拆机查电路板，但有一些蛛丝马迹能让你规避垃圾产品。比如，正经通过 ESD 高等级测试的，往往会在参数页明确标出“IEC 61000-4-2 Level 4”之类的字样，或者至少写上“接触放电 ±8kV、空气放电 ±15kV”。如果只含糊地说“抗静电”，那你就要小心了。

另外，金属外壳 + 有效接地是天然的好防护。为什么广播级设备死沉死沉还全是金属？屏蔽好、接地畅，静电直接顺地线跑了。反倒是那些全塑料外壳的消费级小玩意儿，内部即使有 TVS 管，也可能因为没有接地通路而失效。静电没地方去，最终就往电路里钻。

❗ 还有一个误区：以为带电源适配器的设备比总线供电的皮实。错！很多外接供电的硬盘座，电源适配器是两脚插头，根本没有接地。结果就是把静电直接导入信号地，反而更容易击穿接口芯片。这种现象我遇到过三次，三台不同品牌的双盘底座，都因为摸了一下外壳导致 RAID 卡锁死。后来把电源换成三脚带接地的，立刻消停。

最后说点玄学的：雷电接口热插拔时，尽量先插信号线，再连电源；或者反过来，先拔电源后拔信号。虽然规范说支持热插拔，但实际电路设计中，电源和信号的上电时序如果没做好，冷插入时的大电流配合静电，瞬间就能在信号脚上产生一个负压尖峰。别问我为什么知道——因为烧过一块采集卡后，我对着电路图哭了一夜。

其实啊，我们做视频的，和时间赛跑，和甲方斗智斗勇，还要和这种看不见的物理现象较劲。但没办法，数据无价。下次再遇到莫名死机、掉盘，别急着骂软件，先想想自己刚才是不是又“电”了它一下。ESD 抗扰度这事，厂家不重视，我们只好自己长点心。
