谐波电流分析：一次片场频闪事故，让我彻底搞懂了电力谐波这头怪兽

品鉴达人 · 发表于 2026-5-21 22:58

那天晚上我差点把示波器摔了。真的。整个剧组都在等我解决那该死的频闪，监视器上的画面像中了邪一样滚动着黑条——而你能听到发电机就在不远处轰隆隆地转，听起来一切正常，电压表也显示220V稳稳的，但灯光就是不对劲。LED聚光灯在摄影机里疯狂闪烁，肉眼却看不出来。导演看我的眼神已经快冒火了。操。

这就是我第一次跟谐波电流正面交锋的经历。之前我以为谐波就是教科书上那种正弦波叠加的数学游戏，直到它实实在在地毁了我的素材，我才明白这玩意儿有多恶心。

片场LED灯光谐波干扰导致的视频画面频闪条纹截图

其实非线性负载——尤其是那些调光LED灯、开关电源、变频设备——它们从电网取电流的时候完全不讲武德。正常的工频电流是50Hz的漂亮正弦波，但这些家伙硬生生把电流波形啃得七扭八歪，变成尖峰、平顶或者锯齿状。这些畸形波形在数学上可以分解成基波加上一大堆高频谐波，三次谐波、五次谐波、七次谐波……没完没了。

示波器一接上去，真相大白

我把电流钳夹上灯具的供电线，示波器屏幕弹出来的瞬间，我倒吸一口凉气——电流波形就像被狗啃过一样，峰值处陡峭得离谱，而且过零点乱七八糟。快速傅里叶变换（FFT）一开，频谱图显示三次谐波含量高达41%！❌ 这意味着中性线上的电流比相线还大，因为三相平衡系统中三次谐波在中性线上是代数叠加的，不会互相抵消。难怪配电箱的零线端子摸上去滚烫，我们用的电缆本该绰绰有余，实际上中性线已经快烧断了。

示波器显示的LED灯谐波电流FFT频谱分析图

你得明白，LED驱动电源本质上是一个AC-DC整流器，前端是个桥式整流加滤波电容。这种电路只在电压峰值附近才从电网汲取电流，其他时间完全截止，所以输入电流变成窄脉冲——这就是典型的谐波源。更惨的是，我们当时还用了可控硅调光器，那玩意儿相位控制一介入，波形就更是一团乱麻了。💡

谐波是怎么把视频信号搅黄的？

说实话，很多人想不通为什么电气谐波会影响到影像。逻辑其实很简单：CMOS传感器是行扫描的，每一行像素曝光的时间极短。如果照明用的是LED灯，而LED的亮度直接跟随供电电流的瞬时值变化——因为LED响应速度快得惊人——那么在电流波形畸变的时候，灯光的光通量就在以100Hz或120Hz的频率剧烈波动（整流后脉动），甚至包含更高频的谐波分量。当这种波动频率与摄影机快门速度、帧率不匹配时，每行扫描曝光捕捉到的光能量不一致，屏幕上就会出现明暗相间的滚动条纹。

更致命的是，哪怕主波频闪不明显，谐波造成的微闪烁（flicker percentage）也会让肤色质感变得诡异，自动化对焦和跟焦系统也有概率误判。 我们那场戏的素材后来在达芬奇里差点没法调，演员脸上忽明忽暗的，像隔着一层水雾。暴躁啊。

那怎么破？最简单的方案当然是扔掉那些劣质LED灯，给所有灯具用上直流供电或者真正的高频PWM调光（>20kHz），从根上隔绝谐波传递。但预算呢？现场条件呢？不可能的。我们只能在现有电源系统上想办法。

现场补救措施与谐波抑制的实战心得

现场补救措施与谐波抑制的实战心得

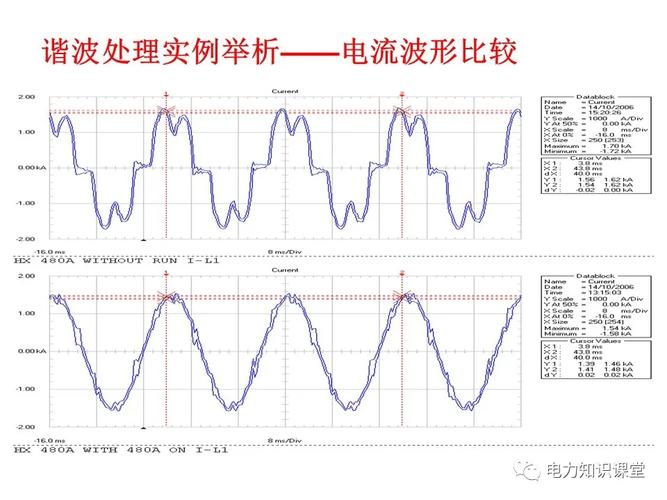

经过那次事故后，我现在进组第一件事就是带上一只手持谐波分析仪——就算场务觉得我事儿多我也认了。✅ 关键步骤：在配电柜处测量总进线的电流谐波总畸变率（THDi），如果超过20%，就必须考虑增加谐波滤波器或隔离变压器。有源电力滤波器（APF）当然豪华，但我一般用无源谐波滤波器，针对三次谐波放大回路加装串联电抗器，因为三次谐波占主导。

还有个野路子，就是把单相灯具尽可能均匀分布在三相上，但注意中性线截面积一定要加倍——根据IEC标准，当谐波电流含量>33%时，中性线应视为载流导体并加大截面。我亲眼见过一个棚里因为中性线烧毁导致整个照明系统电压漂移，烧了几盏昂贵的阿莱LED，老板脸都绿了。

不过话说回来，这些补救都是治标不治本。真正的坑在于行业标准跟不上。很多灯光器材的谐波发射严重超标，制造商只标了功率因数值，但功率因数高不等同于谐波低——尤其是那种被动PFC电路，校正了位移因数却引入了更高的电流谐波，简直接壤骗。所以现在买灯我直接要求看EN IEC 61000-3-2的测试报告，没有？那对不起了，这个风险我担不起。

写到这里我看了眼手边的谐波分析仪，屏幕还亮着，那个场次遗留的波形图还存着，像个耻辱柱。但我真心劝所有做视频的朋友，重视起你身边的电力质量。别等到素材全毁、设备冒烟的时候才想起“谐波电流分析”这五个字——那时候已经晚了。❗
