拉力试验机：视频剪辑师也躲不开的力学测试？

品鉴达人 · 发表于 2026-5-21 23:57

前几天，我的三脚架突然断了。

不是摔的！就是正常架着相机，听到“咔”一声轻响，然后云台一歪——幸好手快托住。卸下快装板发现是金属连接件齐根断裂，断口处能看到锈蚀的暗痕。这让我恼火了好一阵子。怎么可能？这架子买的时候标称承重 8 公斤，我设备全套才 5 公斤不到。但转念一想，它跟我在海边拍过好几次延时，又在沙漠里扛过风沙，金属疲劳这东西，表面看不出来。

于是我想到了拉力试验机。没错，就是那种搞材料测试的大家伙。很多人觉得这是工业实验室里的玩意儿，跟视频剪辑八竿子打不着。但说实话，但凡你用过那些突然断裂的魔术臂、虚标承重的灯架、甚至信号莫名闪断的线材……你就算没亲眼见过它，也一定在替它的缺席买单。

设备支架的金属疲劳，你了解多少？

设备支架的金属疲劳，你了解多少？

![拉力试验机测试三脚架金属件拉伸强度](http://example.com/image1)

金属也会累。反复的加载、卸载，哪怕每次受力都远低于材料的极限强度，日积月累也会产生微小裂纹，然后突然断裂。这就是疲劳失效。跟人熬夜猝死有点像——平时看着没事，其实损伤在累积。💡 拉力试验机能做什么？简单说，它一头夹住测试件，另一头匀速施加拉力，传感器记录下力和变形的关系，一直拉到断为止。这样我们就能拿到一张完整的“体检报告”：弹性阶段、屈服点、最大力、断裂延伸率。

你手里那些做工粗糙的转接件，可能连屈服点都找不着——因为它们根本没有明显的塑性变形区，直接脆断。好的材料呢？先弹性拉伸，然后进入屈服（这时表面可能出现细微纹路），接下来是强化阶段，最后颈缩断裂，断口成杯锥状。如果你拆过断掉的摄影附件，对比一下断面就能猜个大概。✅ 粗糙晶粒的脆性断裂，还是延性韧窝组织，一眼便知。这种知识，关键时刻真能救命——至少能帮你避开烂货。

还记得去年某网红灯架的“断裂门”吗？厂家标称承重 3kg，实际不到 1.8kg 就断了。后来有第三方送检，拉力试验机伺候上去，数据啪啪打脸。所以别迷信参数，背后的测试标准才是关键。

线材的抗拉强度与信号传输

线材的抗拉强度与信号传输

再说线材。你肯定遇到过这种情况：现场录制一切正常，回来发现某个机位的音频有断续噪音，或者时间码同步莫名丢失。排查半天，最后发现是线的问题。很多人第一反应是接头接触不良，但有时候问题出在线身内部——导线被拉伸后电阻增大，甚至局部断裂但外皮完好。

![万能材料试验机对视频线缆进行拉伸测试](http://example.com/image2)

做线缆拉伸测试时，拉力试验机缓缓把线拉长，同时监测电导率变化。你会发现，某些廉价线在伸长率不到 5% 时内芯就开始断裂，而专业线材能挺到 15% 以上。❗ 尤其在低温环境，普通 PVC 护套变硬，稍微弯折拉扯就可能导致内伤。如果你在北方冬天户外拍过，应该深有体会。💡 延伸率和截面收缩率这两个指标，直接影响线材的“柔韧性寿命”。选线的时候，用手折几下感受不到真实数据，得靠拉力曲线说话。

我见过一个极端的例子：有人用超细屏蔽线做 HDMI 延长，结果因为线身自重拉扯，半年后图像间歇性闪烁，拆开发现屏蔽层早已断裂成多截。如果当初看过那卷线的拉力测试报告，这种坑完全可以避免。

从拉力曲线读懂材料语言

从拉力曲线读懂材料语言

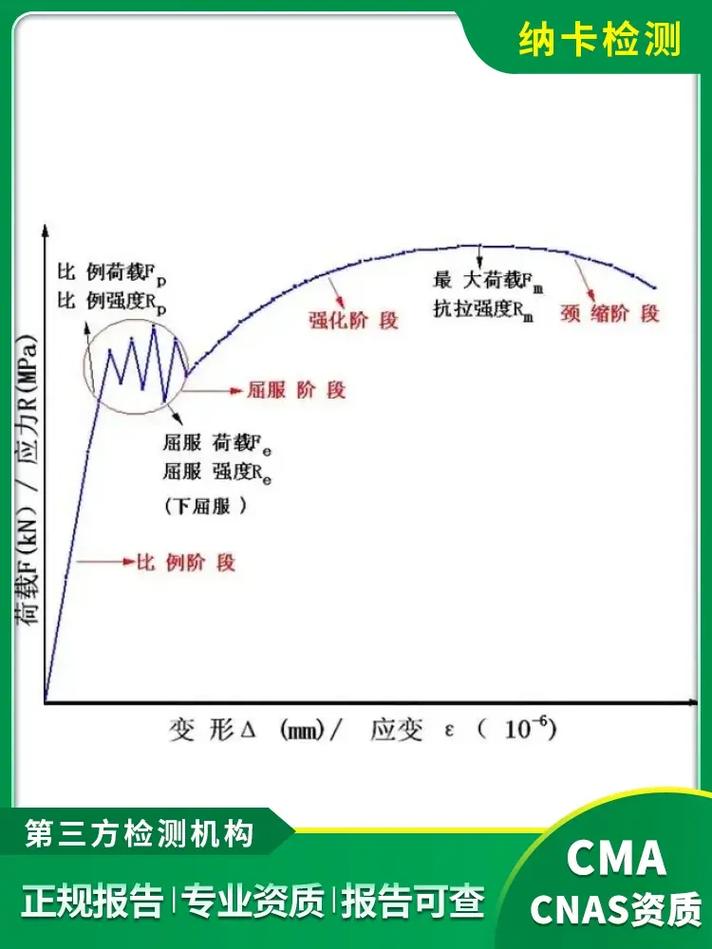

前面无数次提到“曲线”。这张曲线图就是材料的自白书。横坐标是应变（伸长量），纵坐标是应力（力值）。一开始是直线上升段——弹性阶段，此时卸掉力，试样能完全复原，这时对应的最大应力叫弹性极限。普通用户不用记概念，只要知道：你的设备支架在这个区间晃悠是安全的。

接下来是屈服阶段，曲线出现一个小平台或锯齿波动，材料开始永久变形。过了屈服点，有的材料会有一段强化阶段，力继续上升直到出现“颈缩”，然后力值下降，最后断裂。💡 脆性材料没有明显屈服和颈缩，直接断给你看，曲线戛然而止——这就是那些劣质转接件的典型特征。

作为视频工作者，我们不可能随时去拉测试机，但学会看曲线，能帮你判断宣传页上的数据是真是假。比如某款灯架宣传“承重 10kg”，但没说是弹性极限还是断裂极限。如果是断裂极限，实际安全承重可能只有 3-5kg。✅ 靠谱的厂家会给出静载荷安全系数，一般建议 4:1 以上。这都需要拉力测试数据支撑。

最后分享一个亲身经历：我给滑轨换过一次导轨，选了国产某牌，参数标得比进口还漂亮。装上后偶尔感觉滑动阻力不均，拆下送去测拉伸强度和硬度，数据全在合理范围。但做拉伸时发现应力-应变曲线在屈服前有明显的“锯齿屈服效应”，说明材料内部存在局部不均匀性。这种微观缺陷在反复应力下会扩大，导致早期疲劳。后来换了进口导轨丝滑至今。

不懂材料？没关系。但下次再碰到莫名断掉的转接件、时灵时不灵的线缆，你可以理直气壮地跟卖家说：把你们产品的应力-应变曲线发来看看！要是对方一脸懵，赶紧换一家吧。
