视频剪辑师的秘密武器：万用表测通断实战

品鉴达人 · 发表于 2026-6-29 14:48

万用表测通断？这玩意儿不是电工才用的吗？——很多剪辑师第一次听说都这反应。但说实话，自从我那个用了三年的SDI线突然罢工，害我熬到凌晨三点返工后，我就彻底服了：搞视频剪辑，尤其是自己搭设备、焊线的，万用表真的能救命。

先别急着划走，觉得这事儿跟你没关系。你用的监视器突然没信号，导播台死活不认，话筒线接触不良呲呲响……这些时候，除了拍桌子骂娘，你总得知道到底哪儿断了吧？万用表测通断，就是最简单的故障排查手段，一学就会，一用就灵。

别被“万用表”仨字吓到，测通断就是最傻瓜的功能

好多朋友一看万用表那个转盘，眼都花了。其实咱根本不用管那些复杂的电压、电流档。测通断，就是看一根线、一个接口，从这头到那头，电阻是不是接近零。是——通路，蜂鸣器“滴”一声；不是——断路，万用表装死没反应。

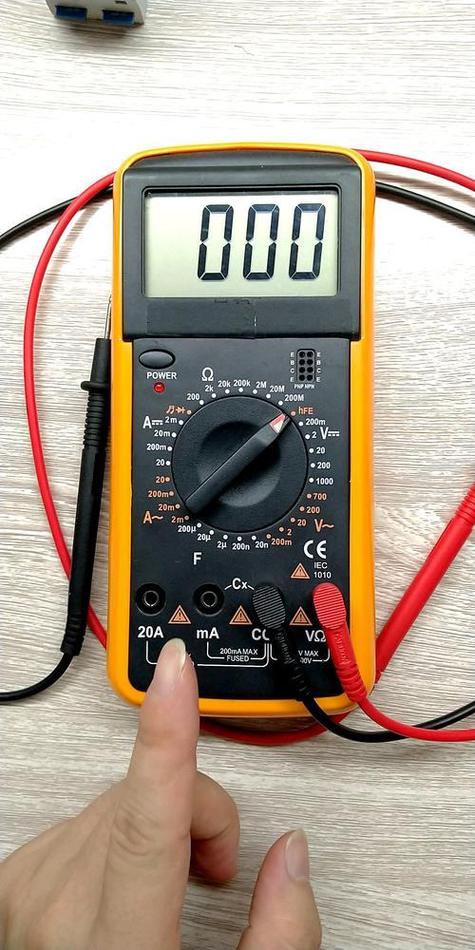

数字万用表二极管通断测试档位特写

就用那个画着二极管符号和声波图标的档位（一般是个小喇叭📢）。红表笔插VΩ插孔，黑表笔插COM，两个笔尖一碰，万用表就该叫唤。不叫？要么表坏了，要么你档位没对，要么——电池没电。❗对，这玩意儿吃电池的，长期不用记得扣电池，别等急用时候傻眼。

还记得刚入行那会儿，跟一个电视台老师傅出外场。摄像机控制线断了，我慌忙抱出一箱备用线，师傅瞥我一眼，从腰包里掏出个巴掌大的万用表，两头一搭，秒秒钟锁定是5号线芯断路。然后他慢悠悠剪下坏的，剥线，重焊，全程不到十分钟。我都看傻了。从那以后，我裤兜里永远有个小万用表。

测线材通断，说白了就是把两个表笔当导线，点在被测线的两端。比如一根卡农线，一头是公头，一头是母头，你想知道1脚1脚之间通不通。红笔戳公头1脚，黑笔戳母头1脚，蜂鸣器响，代表这根芯没问题。不响？那就是断了，要么虚焊，要么线缆内部折了。

视频剪辑里，最该用万用表测通断的四个场景

✅ 场景一：自制或维修转接线
剪辑师谁还没根宝贝转接线？HDMI转SDI、Mini XLR转卡农、时间码线、触发线……焊完以后，凭感觉拧上壳就用？别天真，肉眼看不见的短路、虚焊太多了。每焊一根，老老实实用通断档把每个pin都验一遍，比后期渲染出错再排查省十倍时间。别问我怎么知道的，那次活动上提词器黑屏，我恨不得钻地缝。

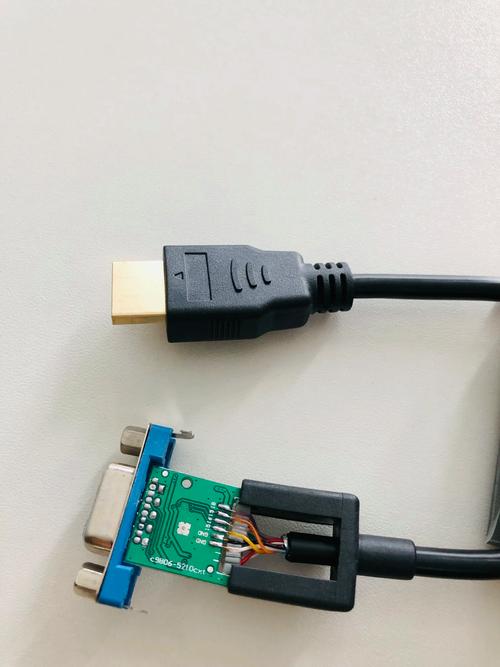

视频剪辑师用万用表测试自制HDMI转接线

✅ 场景二：现场排查信号链路
直播录播，信号一断，全场目光都看着你。短时间排查，最忌讳瞎换设备。有一块万用表，从SDI线的这头伸进去，那头量一下，就知道是线的问题还是设备的问题——线不通，换线；线通，那就是接口或者信号源死了，再缩小范围。这招在荒野拍外景，没地方买线，尤其好使。

✅ 场景三：检查供电线极性或短路
一些老设备，电源接口奇特，插头正负极还得自己定义。焊电源线之后，必须测一下通断，防止12V直接怼到地线上。更可怕的是，剪断的线头金属丝搭在一起，电源一插，啪，烧了。通断档测一下正极和负极之间，如果叫？说明短路！赶紧返工。

✅ 场景四：鉴别劣质线材
某宝上20块钱一根的10米SDI线，买回来测一下，没准有三四个pin不通，或者信号时断时续。这种线，直接退货。长期插拔的充电线，外表完好，里面常断在接头弯折处，用通断档一揪一个准。

几个血泪教训，务必刻进肌肉记忆

💡 别带电测量！ 先把线从设备上拔下来！万用表通断档会输出一个小电压，带电测可能烧表，还可能把设备接口搞坏。别心疼5秒钟的拔插时间，烧一块福禄克能让你肉疼一礼拜。

💡 人体也是导体。测电阻的时候手别同时捏两个表笔金属尖，否则你身体的电阻会干扰读数。虽然通断就听个响，但手汗大、或者测长线衰减厉害时，可能误判。

💡 蜂鸣不响≠绝对的断路。有些万用表阈值是50Ω左右，高阻也可能不叫，但线还是通的，只是接触电阻大。所以除了听响，别忘了看屏幕上的电阻值——低于0.5Ω才算优秀，1Ω以内能接受，几Ω甚至几十Ω的线，趁早扔。

💡 测多芯线要耐心。一根VGA线15针，一根DVI线24+1，一根HDMI线19针……拿个本子画个矩阵，通断打勾，断路打叉。不然测到一半忘了哪个测过，还得重来。

另外，数字表测通断有延迟，不像老式指针表那么直接。有些线虚断，晃动时通时不通，数字表蜂鸣器可能跟不上。这时可以把表笔固定，晃动线缆，观察读数变化，比单纯听响靠谱。

最后聊两句选购。如果你只是测通断，不求高精度，几十块的优利德、胜利数字表足够，小巧的钳形表也行。但别忘了买一副特尖表笔——普通表笔太粗，插不进那些细密的端子孔，看着干着急。我包里常备两根缝衣针，用热缩管套在表笔头上，自制探针，刺穿线皮、触碰小触点，别提多顺手。

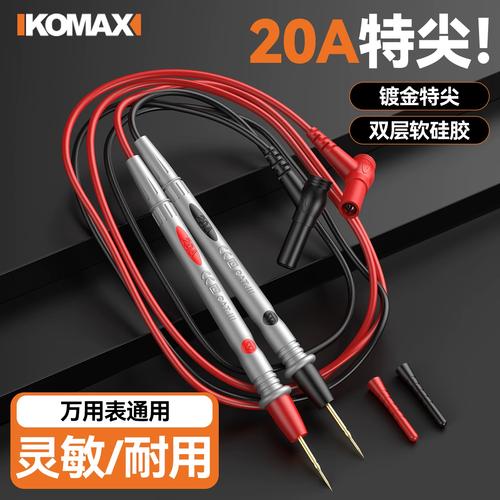

自制特尖万用表表笔用于测量细小接口

所以，别再把万用表当成电工专属。它是剪辑师硬核工具箱里最被低估的玩意儿。下次再遇到设备不通，别光换线，测一下，心里清楚，嘴上才能淡定指挥别人干活。

好了，就说这么多。我的福禄克又在叫了，去修线了。
