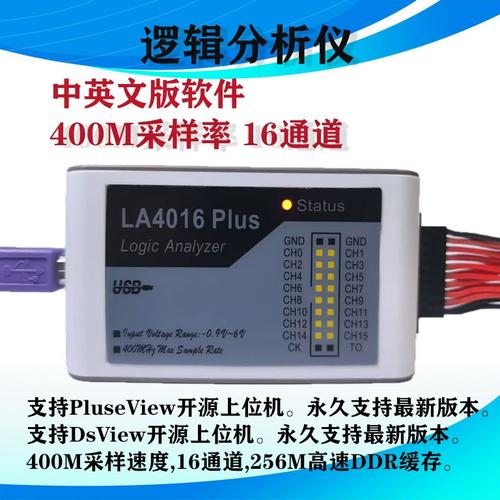

抓到你抓不到的信号——这玩意儿到底能干啥？逻辑分析仪抓取这词儿听着玄乎，其实在非编圈子里，它就是个照妖镜。搞视频的人，谁还没遇到过黑屏、丢帧、同步错乱？示波器看不透的时序，逻辑分析仪一抓一个准。前提是……你别像我第一次那样，把探头接反了整整一上午。

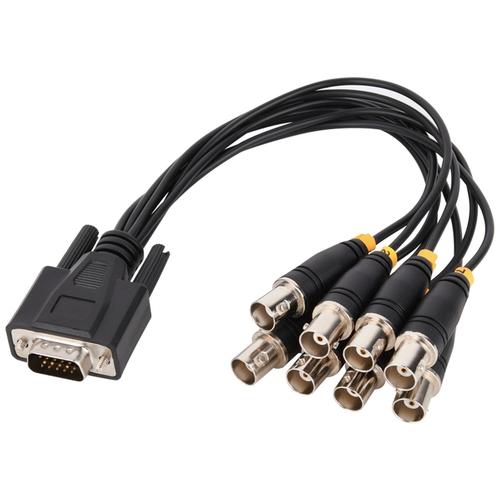

视频采集卡逻辑分析仪探头连接线

别提了。那天刚拆箱一台 Saleae Logic Pro 16，心想插上就能用。软件界面花里胡哨，通道一开，波形全是毛刺。我当时还跟同事吐槽这玩意儿是不是坏的——结果发现 GND 没接！更丢人的是，我连固件都没更新。搞技术的，有时候就是自信过头。❗

选对触发条件，别瞎抓

抓取这事儿吧，最怕的就是“先抓再看”。海量数据灌进来，你的电脑先扛不住，然后你盯着满屏的 0 和 1 发懵。逻辑分析仪抓取的灵魂在于触发。比如你怀疑 HDMI 的 DDC 通道有问题，就盯着 SCL 的上升沿设置触发，或者干脆用协议解码触发——I2C 地址匹配到显示器 EDID 的那一刻才动手。否则你抓回来的是几百兆的无用噪声，纯粹浪费时间。

说实话，我第一次用协议触发的时候，那种“咔嗒”一下精准命中的感觉，简直想拍大腿。✅ 一定要善用这个功能，尤其是调试长视频流时，随机丢帧这种鬼问题，不靠触发你怎么复现？

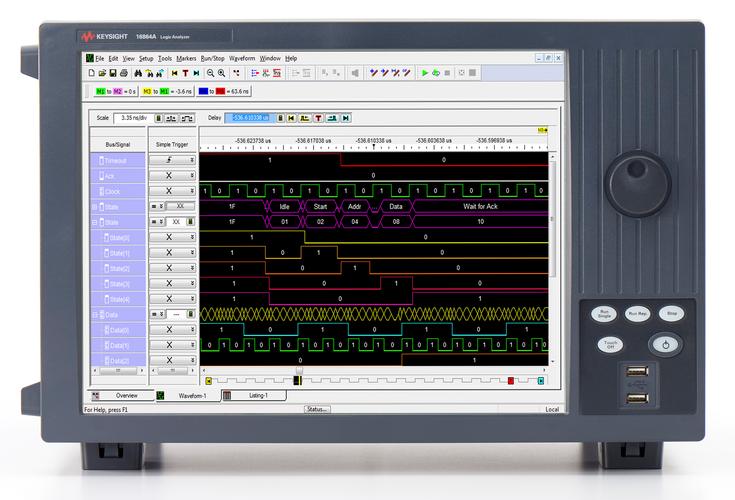

逻辑分析仪软件触发波形高亮截图

不过话说回来，有时候条件设得太死也会漏东西。我有次抓取一个升格视频的同步脉冲，为了排除杂波，把触发电压阈值拉得老高——结果压根没触发！后来才反应过来，那路信号经过电平转换芯片，幅度减半了……💡 这种低级错误，新手真的排着队往里跳。

采样率和深度，数字游戏里的坑

非编场景下，我们抓的往往是低频控制信号，比如 RS-485、I2C、SPI 这些。很多人以为逻辑分析仪抓取只看时钟频率就够了——错！你要知道，诊断协议错误，必须看到足够的上下文。举个糟心的例子：某次导播台切信号时总有一帧黑场，我们怀疑是串口命令冲突。用 10MHz 采样率抓了一整天，啥也没看出来。后来把采样深度调到 1G，采样率降到 4MHz，才终于捕捉到那几微秒的总线释放延迟。原来是一个从设备 ACK 拉低了线，而主设备根本没等 From 结束就发下一帧了。

这种事儿怎么说呢？你明知道是时序的锅，但就是抓不住，那种挫败感……啧。软件里那个采样率调节旋钮，就像个赌徒的赌注，拉太高电脑卡死，拉太低细节全丢。我的经验是：始终用信号频率的 4 倍以上采样率，但存储深度一定要能覆盖住至少 10 次完整协议交互。别省那点内存，现在 USB 分析仪都能轻松怼上笔记本吃满 32G RAM 了。

解码插件才是本体

会抓不会看，等于白干。现代的逻辑分析仪抓取工具，如果没有协议解码功能，简直没法用。Saleae 家的 SPI 解码插件连 MOSI/MISO 都能自动标注颜色，PulseView 的 I2C 分析还能直接 export 出十六进制表格。但我必须吐槽一下某些国产山寨分析仪——协议层一开就疯狂掉帧，采样率自动降到 1MHz，逗我呢？

💡 终极技巧：遇到冷门协议怎么办？自己写解码器。像 sigrok 这种开源框架，用 Python 撸个简单解析器也就半天功夫。我曾经用 150 行代码搞定了一个古董级分量视频切换矩阵的私有协议，那种通过逻辑分析仪抓取破解黑盒的快感，比剪出爆款视频还过瘾。

逻辑分析仪PulseView解码SPI波形细节

还有一个小细节——别忘了给通道取个好名字。别偷懒用 Channel 0、1、2 这样的默认名称。当你有 32 路信号同时抓取时，那个混乱程度会让你想砸电脑。把名字改成 SCLK、MOSI、MISO、CS、VSYNC、HSYNC……听我的，事后你会感谢自己。

最后说点丧的：逻辑分析仪不是万能药。模拟问题它搞不定，比如信号完整性导致的眼图塌陷。但凡是数字域的事儿，它都能给你挖出来。别信那些“可视化调试器能替代分析仪”的鬼话——等你真碰上视频数据流里的周期误码，就知道实时抓波是多么救命了。
