绝缘电阻测试：视频佬必须掌握的保命手艺，不是开玩笑！

品鉴达人 · 发表于 2026-6-29 17:16

干我们这行的，谁没被电过一两回呢？那次在外景地，刚下过雨，我伸手去调灯，手指尖一阵发麻——草，漏电了。幸好漏得不厉害，不然现在可能没法坐这儿敲字。从那以后，我就在工具箱里塞了一只兆欧表。没错，就是那个很多人觉得一辈子用不上、落满灰的玩意儿。说实话，绝缘电阻测试这事儿，真不是电工专属。尤其是拍片子的，设备搬来搬去，线缆拖地，受潮、破损，鬼知道哪根线就成了导电体。今天不扯虚的，直接聊聊这玩意儿到底怎么用，为什么你必须上心。

别把绝缘电阻测试当玄学

绝缘电阻测试，说白了就是给电线、马达、变压器这些玩意儿做个“体检”——看看绝缘层老化没，受潮没，是不是该换了。工具就是兆欧表，摇表或者数字的都有。它的原理特简单，往被测对象两端加一个高压直流电（比如500V、1000V），然后测漏电流，算出来电阻值。阻值越高，绝缘越好。低于某个阈值，那就得亮红灯了❗。注意，这跟万用表测通断有本质区别：万用表用的是低压，一些绝缘薄弱点根本测不出来。而兆欧表是高压，专治各种隐性毛病。

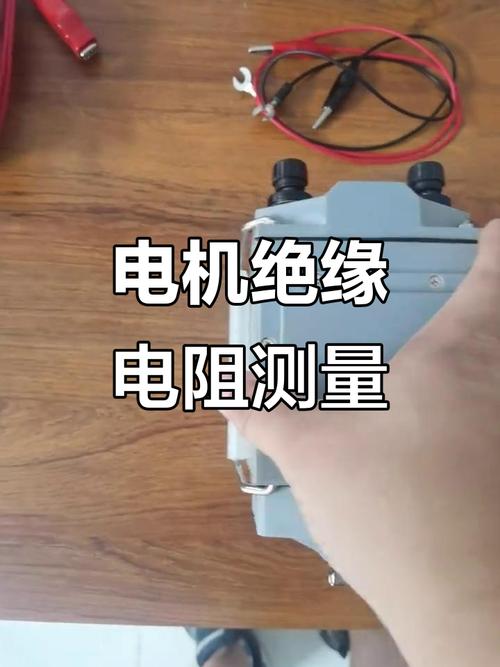

工程师使用兆欧表测量电机绕组绝缘电阻

看到这图没？别笑，很多第一次用的人直接把两个鳄鱼夹怼一起试，结果啪一下火花四溅——表没烧算幸运。因为高压嘛，输出端不能短接。正确做法是先断开电路电源，对地放电（尤其容性设备），然后接对线。一般兆欧表三个端子：L接导体，E接地或外壳，G是屏蔽端，测表面泄漏时用。操作步骤其实特死板：接好线，选电压，按下测试，等读数稳定。关键是你得知道数值啥意思。按经验，低压线路的话，1兆欧以上就算能用，但电机这类最好不低于5兆欧。新设备往往上百兆，如果突然掉到几兆，嘿嘿，小心拍着拍着跳闸——那可就精彩了。

⚠️ 你那些宝贝设备，都可能是漏电元凶

别以为绝缘测试只跟配电箱有关。仔细想想：你在片场，一堆线卷在地上，监视器、图传、LED灯、甚至电动滑轨，哪个不用电？电缆被踩、被压、被阳光暴晒，护套磨损了，里面的绝缘层可能早裂了。特别是那种老化的橡胶线，外表看着没事，一遇水就漏。我有个哥们拍婚礼，酒店后厨旁边取电，拖线板沾了点水，结果他调摄像机时胳膊一麻——还好是蜻蜓点水，但吓得他后半程手都在抖。事后拿摇表一测，零线和地线之间绝缘电阻才0.2兆欧，妥妥的危险源。那根线直接扔了。所以定期给常用线缆做绝缘测试，尤其地线和相线之间，这是成本最低的保险。还有灯光设备，比如HMI灯头，内部起动器高压脉冲达到千伏以上，绝缘老化的话，灯壳都可能带电。以前剧组里有个老灯光师，每次入场前必拿兆欧表把所有灯头撸一遍，我以为多此一举，后来见过一次灯壳打火，才觉得人家那叫专业✅。

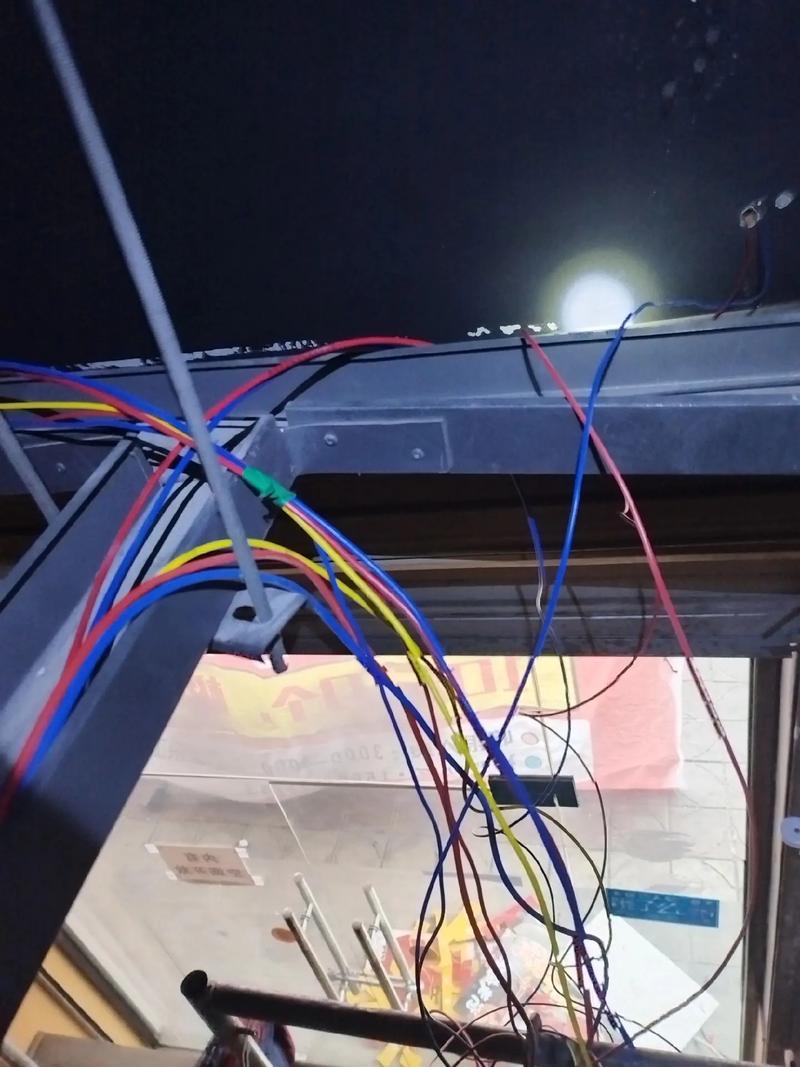

电影片场杂乱电缆和灯光设备的连接

这种场景眼熟吧？每次收工时，谁不是胡乱把线一缠就扔箱里？线皮挤出口子，下次再用就可能送你个惊喜。还有户外发电机，下雨天更要测，地线潮湿电阻容易掉，一旦接地不良，漏电保护都可能失效。对了，说到漏保，它也有指标——但那是另一个话题。总之，别只盯着画面，背后的电气安全同样致命。一个绝缘电阻测试仪，便宜的几百块，关键时刻能换命。我甚至建议，给工作室配电箱也每季度测一次火零、火地、零地之间的绝缘，数值低于0.5兆欧就要排查。别不当回事，到时候跳闸事小，起火可就是大新闻了——而且头条标题不会是你拍的片子，而是“某剧组火灾”。

实操避坑：这些细节教科书不会告诉你

实操避坑：这些细节教科书不会告诉你

上来就测？错！先验电，确认无电再下手，这步跳过的人十个有九个后悔。我有次犯懒，以为拔了插头就没电，结果那是带电容的镇流器，瞬间放电流把表笔烧了个缺口。所以，电容类设备测完电阻后，务必用放电电阻放电，别信自然放电，等得你怀疑人生。还有，环境很重要，湿度大的时候，表面泄漏会拉低读数，让你误判。这时G端就派上用场了：在绝缘表面缠根裸铜线，接到G端，能把表面电流旁路，测得真正的体积绝缘电阻。不过说实话，现场拍片谁有空这么讲究？但如果你在仓库里测库存设备，这招能避免扔掉一堆其实没坏的线。另外，别用兆欧表去测电子设备，比如直接怼摄像机电路板？作死呢！高压会击穿半导体，修都没法修。只测纯电气部分，比如电源线、电机绕组。对于精贵设备，真想测绝缘，得用低压绝缘测试仪，或者送专业维护。还有，摇表摇速要稳，120转/分左右，慢悠悠摇出来的值不准。数字表就省心，但有件事特坑：自动关机！有些表测着测着突然黑屏，你以为是读数稳了，其实人家休息了💡。所以得盯着。最后一条：测完别忘了给设备接回地线。以前有个组，拍完发现声音有底噪，查遍所有，最后发现是地线被随手断开没接，感应电位炸了音频线路——这锅，电工背不到，只能我们背。

其实吧，绝缘电阻测试不是什么高深技术，但很多视频工作者压根儿没这个概念。我入行头五年也从没想过这事儿，直到差点出事。现在我把它跟三脚架、套件一样当必需品。一块小巧的数字兆欧表就几百克，塞包里不占地儿，却能在你准备开机时避免最坏的状况。尤其是临时搭建的片场、潮湿的老建筑、或者自备发电机的时候，花十分钟测一下，心里踏实。别嫌麻烦，性命攸关的东西，没啥可商量的。好，不说了，我再去检查一下明天外拍用的那个接线盒，上次淋过雨，总觉得心里没底……
