接地电阻测量：别等设备冒烟才想起这茬儿

品鉴达人 · 发表于 2026-6-29 17:43

上个月在片场，差点把新买的监视器给烧了。就因为我偷懒没测接地电阻。真的，别看它就是个小数值——疏忽一次，代价可能就是五位数。所以这篇文章，我就把自己踩过的坑、学到的教训，还有实测好用的方法，一股脑倒给你。没废话，直接进正题。

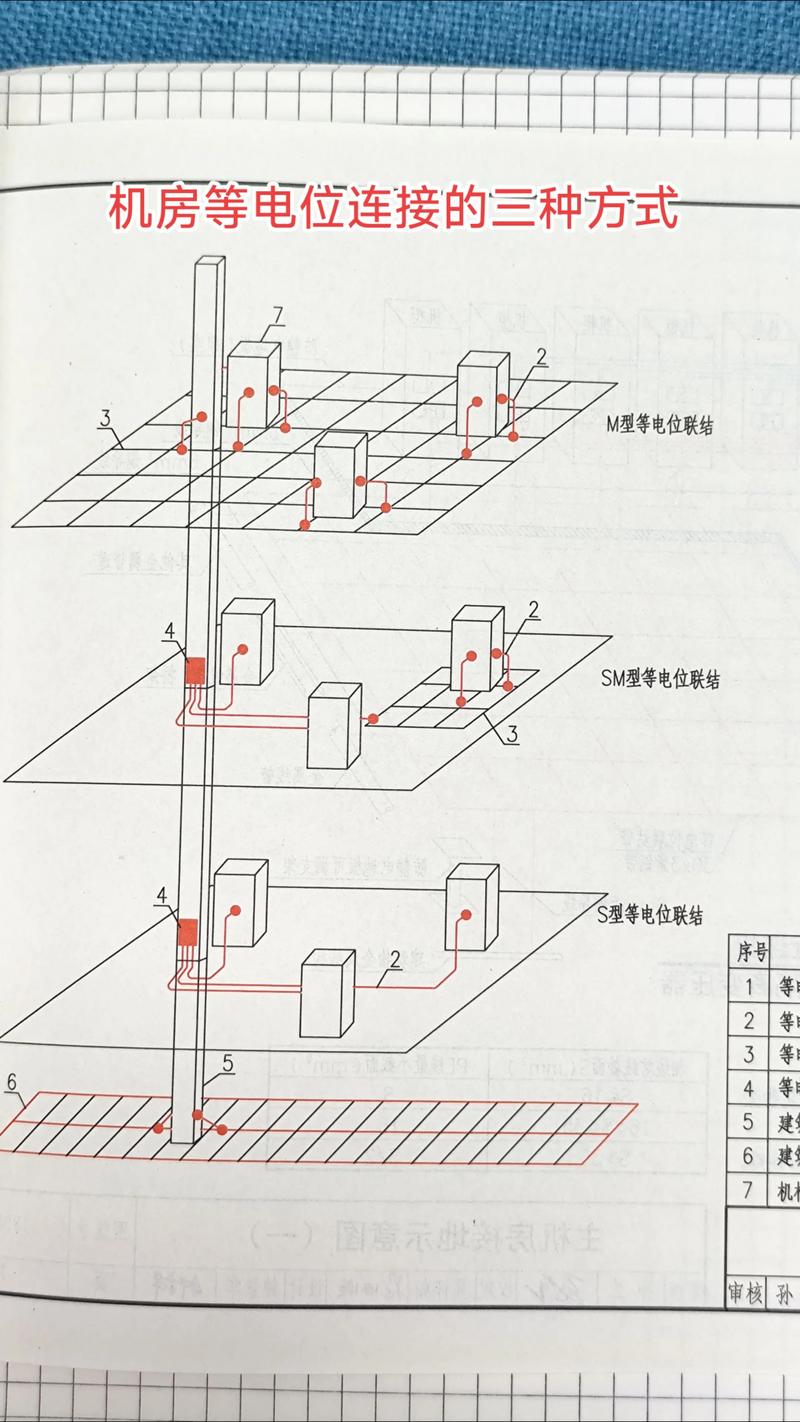

施工现场电气设备接地电阻测量

为什么接地电阻这么要命？

简单说，接地就是把电器设备的外壳或电路某一点真正‘埋’进大地，一旦漏电，电流能瞬间导入地下，人碰上去才不会被电击。可如果接地电阻太大呢？电流就不爱走这条道了。它更乐意从你的身体穿过！——没错，人体电阻一般也就一两千欧姆，要是接地电阻高到几百欧，你就成了‘备用导线’。想想都后脊梁发凉。

搞视频的，随身设备一大堆：调音台、录像机、图传、各种充电器。外拍现场电源环境复杂，有些老旧建筑布线压根儿不规范。接地电阻必须小于4欧姆，这是国标要求。但实际测量中，我遇到过上百欧的情况，那次插上监视器，画面直接波纹乱跳，还伴着一股糊味……幸好反应快，拔了。从那以后，我出差箱里总放着一块钳形接地电阻测试仪。

测量方法：别只依赖一招

提起测量，很多人第一反应是：找两根接地针，三极法呗。没错，教科书上写的经典。可这事儿搁现场就麻烦了：你得先断电，还得找合适的土壤打针，有时候在水泥地停车场，你往哪儿打？哭的心都有。所以我常用的是钳形接地电阻仪，不用打桩，直接夹住接地线就能测。它是利用电磁感应原理，测出回路电阻值。但——划重点——钳形法有局限：它只能测多点接地系统，比如你设备有多个接地点形成回路。单个接地极的话，它就傻眼了，没回路嘛。这时候还得老老实实回归三极法。

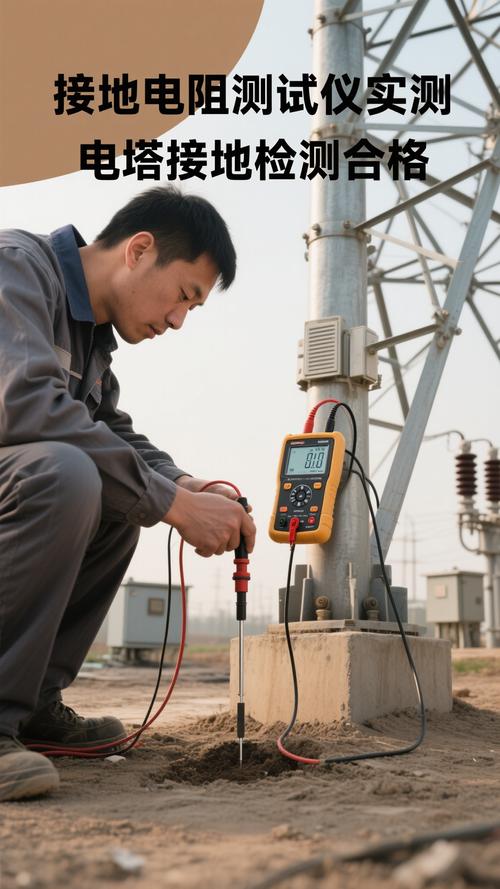

三极法操作起来，说实话，有点折腾。要准备两根辅助接地棒，按照一定距离打入地里，然后接线，摇表。我记得有次在郊区拍宣传片，土质干得要命，测得电阻死活降不下来，最后往接地棒周围浇了两瓶矿泉水，等渗透了再测，立马合格——这算不算作弊？不算，这叫合理改善土壤电阻率。哈哈。

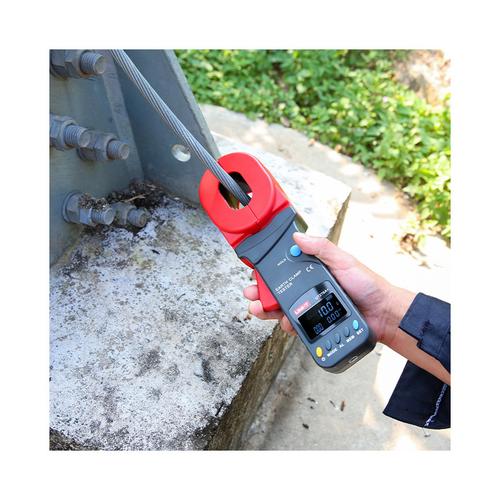

使用钳形接地电阻测试仪测量接地桩

那些年我犯过的错，你千万别重蹈

❌ 误区一：‘设备没报警，接地肯定没问题。’天真！大部分设备不会主动监测接地电阻值，等它报警，可能已经烧了。这个坑，我掉过。

❌ 误区二：‘用万用表量一下通断就行。’万用表量的是直流电阻，接地电阻是交流工频下的电阻，两者差别大了去了。而且万用表无法模拟故障电流的实际路径。我还真见过有人这样干，还振振有词：通的啊！我……唉，无知者无畏。

💡 小贴士：每次到新场地，第一件事不是开机，而是掏出测试仪。养成条件反射。另外，钳形仪测出的是回路电阻，它等于接地电阻加上引线电阻和接触电阻，所以读数会略大，可以接受。但如果读数超过目测合理范围太多，比如预期4欧，结果出来20欧，那肯定是有接头锈蚀或断裂。别犹豫，排查！

还有，很多人忽略反复测量的重要性。接地电阻受土壤湿度、温度影响很大，冬天冻土、夏天干燥，都可能让数值飙升。我用的是优利德的UT275，不算贵，但图个安心。显示稳定，背光也实用。现场嘈杂环境，背光一开，清楚明了。话说回来，真要为了省几百块钱赌上几万块的设备？这笔账你会算。

❗ 一个血泪经验：雨天或潮湿环境下测得的电阻可能偏小，别被骗了。等天晴地干你再测，数值可能翻倍。所以最好在相对干燥的条件下测量，那才是真实水平。

视频剪辑师容易忽视的隐患

视频剪辑看似在室内，但很多剪辑工作站、调色台、存储阵列等设备集中用电，瞬间功耗大，谐波丰富。如果接地不良，干扰会直接串进音视频信号，造成诡异的噪声或画面条纹。我朋友就遇过这样的怪事：时间线上总是莫名出现横纹波动，查遍了显卡驱动、显示器设置，最后竟然是插座接地端子松脱！把接地处理好，故障消失。你看，接地不只关乎安全，更影响创作质量。

最后啰嗦一句：别以为租豪横的设备就万事大吉，电源基础没打好，再好的设备也白搭。接地电阻测量，是电工的活儿？是，但也是我们内容创作者必须懂的基本功。毕竟，炸机的那一刻，没人替你心疼。

剪辑工作站接地不良引起视频干扰示意
