热风枪吹焊：别急着上手，我差点把主板吹成碳的教训

品鉴达人 · 发表于 2026-7-20 10:38

第一次握着热风枪的时候，我天真地以为这玩意儿跟吹风机差不多——不就是加热吗？结果呢，不到三秒，芯片周围的塑料排线先软了，紧接着一缕青烟，焊盘翘得比薯片还卷。那个下午，我成功报废了一块价值八百块的采集卡。说实话，热风枪这工具，温柔起来能帮你修好一条HDMI线，暴躁起来直接送你的设备上路。

后来混论坛，看别人一把风枪拆BGA像嗑瓜子，我心里那个痒。但真正上手才发现，这玩意儿的水——深得很。温度、风量、距离、预热时间……每个变量都像一个独立的人格，你得哄着它，顺着它，哪一步没伺候好，它就给你脸色看。然后你得到的就是一堆焊锡渣和烧焦的PCB。

现在我已经记不清翻车多少次了。但总算摸到一点门道。如果你也是视频剪辑师，或者喜欢折腾硬件的外围佬，这篇东西或许能让你少走点弯路——或者至少，让你知道怎么体面地放弃。

选风枪的血泪账：从几十块到两千块，差别在哪？

我的第一把风枪，闲鱼上68块钱包邮，数显的，看着还挺像回事。卖家说“全新工厂尾货，850同款”，我信了。到手一试，温控纯属玄学——设定350度，实际出风在280到420之间随机游走。 这种风枪最大的问题是温度过冲，刚开机那一瞬间，能飙到四百多，然后才慢悠悠降下来。如果你直接对着芯片吹，恭喜，内部晶圆可能已经内伤了。我的一块SDI转接板就是这么挂掉的，毫无征兆。

后来咬牙换了某牌子（不打广告，可以私信问），带闭环温控，数字校准，风量也能调得很细。差别在哪？ 温度稳定以后，你能感觉到那种“掌控感”——不是靠猜，不是靠感觉，而是你知道350度就是350度，偏差不超过五度。拆多层板的时候，这种稳定性能救你的焊盘一命。

热风枪温控主板拆焊对比图

别迷信“风越大越好”。小风嘴聚焦热量的能力比大风嘴强太多。拆小元件比如0402电阻电容，我习惯用4mm圆嘴，风量开到3档（我的机器是30-100级，大概等于15L/min），温度330，距离元件1厘米左右，转圈加热。 记住，风量太大会把旁边的小元件吹飞，尤其是那些没固定好的陶瓷电容，你拿镊子都找不回来。

还有一点，买风枪架！别把风枪随便搁桌上，烫坏过桌垫的请举手。那个原厂送的螺旋铁丝架根本没用，枪一歪就倒，建议直接买个磁吸底座或者铝合金支架，一百块钱解决安全隐患。

拆焊心法：预热、助焊剂与镊子的微妙配合

拆焊心法：预热、助焊剂与镊子的微妙配合

很多人以为热风枪拆焊就是对着芯片猛吹。大错特错。你要是直接怼上去吹，芯片没下来，旁边的塑料件先化了。 预热是必须的，尤其是处理多层板或者大尺寸芯片。我的习惯是，先用风枪在目标区域上方5厘米处大面积预热，温度设200度，风量稍大，让整板温度升到七八十度。这个过程大概要三四十秒，看板子厚度。然后才降到3厘米距离，温度提到350，开始均匀画圈。

热风枪均匀加热BGA芯片手法演示

助焊剂是个好东西，别省。那种针管装的BGA焊油，涂在芯片四周，热了之后会渗进去，降低焊锡熔点，还能防氧化。有一次我偷懒没涂焊油，结果拆个HDMI接口，烙铁和风枪双管齐下，焊盘还是掉了一个。涂了焊油之后，焊锡融化得像水一样，轻轻一推就开。

至于什么时候用镊子？看到芯片旁边的阻容开始轻微浮动，或者焊球有明显光泽变化，那时候才是下手时机。千万别在焊锡还没完全融化时死拉硬拽，焊盘撕裂的声音，比任何恐怖片都惊悚。轻轻用镊子碰一下芯片，如果它能自由晃动，甚至跟随镊子移动，那就说明时机到了——果断夹起，垂直向上，不要歪斜。

对了，拆下的芯片趁热用吸锡带清理焊盘，不然残留的焊锡冷却后硬得像石头。吸锡带也要选好的，细编铜丝那种，蘸点助焊剂，两下就干净。那种粗劣的吸锡线，掉渣不说，还容易把焊盘刮花。

BGA焊接：不是胆子大就行，是玄学加细心

BGA焊接：不是胆子大就行，是玄学加细心

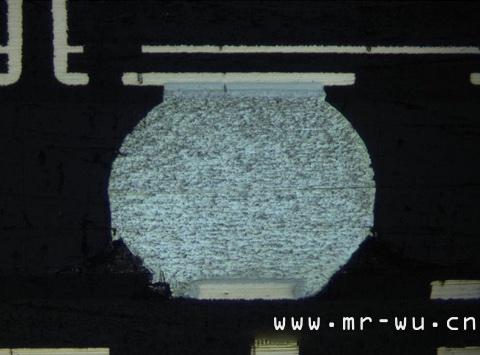

BGA焊接绝对是热风枪应用的噩梦难度。我玩废过一个南桥，就是因为买了劣质锡球。直径不对，熔点偏高，结果吹了五分钟，主板都烤黄了，焊球还是没化。 植球这一步，直接决定成功率。我试过烙铁植球、钢网植球，最后发现还是直接买带锡球的芯片省心——只是贵点。如果非要自己植，买对应的钢网，用0.45mm或者0.6mm的锡球（取决于芯片间距），焊膏一定要涂得薄而均匀，然后用风枪从侧面缓慢加热，看着锡球一个个缩成亮珠。这个过程极度解压，也极度容易失败。

对位也是考验视力的时候。芯片上的丝印边框一定要和PCB上的框完全重合，可以借助放大镜或者体视显微镜。我没显微镜的时候，对着光线反复确认，还是歪过一次，结果通电瞬间短路，一股焦味。后来买了个USB电子显微镜，两百多块，连在显示器上用，舒服多了。

USB电子显微镜下BGA芯片对位焊接视角

加热回流的时候，要按照芯片的曲线来，不能一直猛吹。我通常是先低温大面积预热（150度30秒），然后升温到250度保持20秒，最后冲到350度，见焊球塌陷、芯片轻微下沉，立即移开风枪。这个“下沉”的瞬间极其微弱，但肉眼能察觉，错过了这个窗口，要么连焊，要么虚焊。我因为这个，重复加热了三次，焊盘都快被折腾得脱落了。

有些主板特别娇气，比如笔记本或者显卡，板层薄，热容低。这时候必须降低温度，延长预热时间。我拆过一块MacBook Pro的Wi-Fi芯片，用的是无铅高温锡，愣是吹了将近两分钟才下来，期间心一直悬着，生怕背面的CPU爆珠。这种昂贵的东西，建议还是交学费给专业维修的——除非你跟我一样，不在乎那点成本，纯粹享受折腾的快感。

现在我的工作台常备两把风枪，一把快克861，一把杂牌，看心情用。杂牌的那把被我改了固件，温控居然准了些，偶尔用来吹热缩管。对于新手，我的建议就一条：先拿废板练手，别一上来就干自己的主力设备。吹烂十块废板，你自然就知道什么叫手感了。哪天要是再翻车，我再来这儿更新——反正维修的坑，永远也填不完。
