逻辑分析仪抓取：视频剪辑玩家排查玄学故障的实战干货

品鉴达人 · 发表于 2026-9-14 21:25

上次帮客户做8K直播多路录制，刚上线半小时其中一路SDI采集就开始频繁碎帧，换了三根线材换了源机都没用，驱动滚了三个版本还是不行。大活人总不能被尿憋死，掏出来我的逻辑分析仪直接抓。十分钟找到问题，给客户省了十几万的直播事故赔偿。
什么时候你得用逻辑分析仪抓信号？

别觉得这是硬件开发的专属活，跟我们剪视频的没关系。现在自己攒非编工作站、淘二手采集卡、改机箱散热的玩家越来越多，玄学故障一抓一大把。软件报错永远是模棱两可，换零件试错成本又高，折腾好几天都找不到根在哪。

比如说，你开两路4K采集，只要CPU跑满就掉帧，关一路立马好。换电源换内存都没用，系统日志全是没用的错误码。这时候，逻辑分析仪抓一把PCIe通道的信号，问题直接摆脸上。

非编工作站PCIe插槽逻辑分析仪抓取接线图

这就是实际接线的样子，探头要挨个夹到你要测的通道引脚上，动作轻一点，别把细引脚弄弯了，那玩意儿娇气得很。

逻辑分析仪抓取的必懂避坑点

💡 第一，触发方式选不对，抓了白抓。我第一次上手抓SDI信号的时候，默认开上升沿触发，抓出来一整屏全是杂波，翻了十分钟都找不到同步头，差点把仪器扔了。后来才反应过来，SDI是连续数字码流，本来就是高低电平不停切换，上升沿触发当然抓回来一堆没用的信号。得开特定字匹配触发，把SDI标准的行同步字输进去，一匹配上就触发，出来直接就是你要的那帧信号，干净得很。

❗ 第二，采样率别舍不得开。很多人怕占用存储多，故意开低采样率，抓出来的信号边沿都是斜的，算个抖动都不准，更别说找错误码了。抓12G SDI，采样率最低要开到5GSa/s，宁可贵点内存，也别省那点存储空间。不然白忙活一趟，还得重新抓。

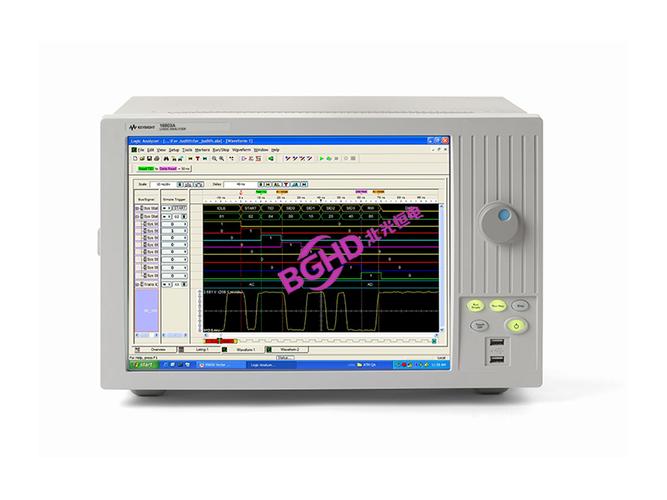

逻辑分析仪抓取SDI信号解码结果图

你看，正确抓出来的结果就是这样，软件直接把每个包的内容都解析出来，哪一个包丢了，哪个同步不对，一眼就能看到。我那次直播故障就是在这里发现，每二十个帧就有一个同步字丢失，往回一查，就是采集卡的PCIe时钟抖动超标，根源是水冷管压到了主板背面的走线，改个走线位置立马就好。

第三，接地一定要用短接地弹簧！别用那个一米长的地线夹，长地线本身就是天线，把你机箱里电源、风扇、显卡的干扰全抓进来了，你根本分不出来哪是真实信号哪是干扰。就用探头那个一厘米长的小弹簧，直接弹在被测点旁边的地上，干扰直接降九成，谁用谁知道。

剪辑玩家入门选什么工具合适？

剪辑玩家入门选什么工具合适？

很多人一听逻辑分析仪就觉得大几万，买不起，犯不上。说实话，我们剪辑玩家又不是量产产品，只是偶尔排个故障，几百块的便携式USB逻辑分析仪完全够用。

现在市面上一百多就能买到8通道的，三百多16通道，采样率能到1GSa/s甚至5GSa/s，抓PCIe、SDI这些常用接口完全足够。我自己用的就是三百多的那款，揣在工具包里面，走哪带哪，工作室攒机、帮朋友调直播设备，碰到玄学故障就掏出来抓一把，比换零件试错快太多，省下来的时间够剪好几个活了。对吧？

有人问，我有示波器能不能代替？不行，真不行。示波器是看模拟波形的，你让它解数字协议，它根本做不到。逻辑分析仪抓完直接给你把协议解好，PCIe的TLP包、SDI的行场同步，都给你标得清清楚楚，哪里错了一眼就能看到，这个是示波器比不了的✅。

不过话说回来，第一次上手确实容易懵，一堆参数不知道怎么设。别硬扛，直接去非编论坛找对应接口的预设文件，导进去改个采样率就能用，抓两三次就摸清楚门道了，比自己瞎琢磨省太多时间。

现在做剪辑，自己攒工作站性价比真的比品牌机高太多，但就是容易出各种莫名其妙的问题，尤其是多路采集、多卡剪辑的时候，总线冲突、信号抖动这种问题，软件根本查不出来。会用逻辑分析仪抓一下，十几分钟就能定位，比你换遍所有零件试错强太多，还能省下不少冤枉钱。就连淘二手采集卡，我现在都习惯先抓一把输出信号，看看抖动和误码率，没问题再留下，避免踩二手暗病的坑。
