很多做无线视频图传调试的朋友，都碰到过这种怪事：花大价钱租了顶级网络分析仪，测出来的天线驻波比，和厂家给的标称值差了快一截。翻遍教程也找不出问题在哪。其实90%的情况，都是校准没做对。为什么你测出来的数值永远飘

仪器本身有误差，测试线有损耗，接头有反射，这些误差不会凭空消失。校准就是把这些系统误差提前扣掉，让你的结果只反映被测件本身的特性。我上个月帮一个做婚礼无线图传的朋友调天线，折腾了整整一下午。他说测出来的驻波比一直1.8以上，天线换了三个都不对。我过去一看，他校准直接选了仪器端口做参考面，拉了一米半的测试线接天线，那测试线的损耗全算进去了，能对才怪。改完校准参考面，数值直接掉到1.2，完美符合要求。

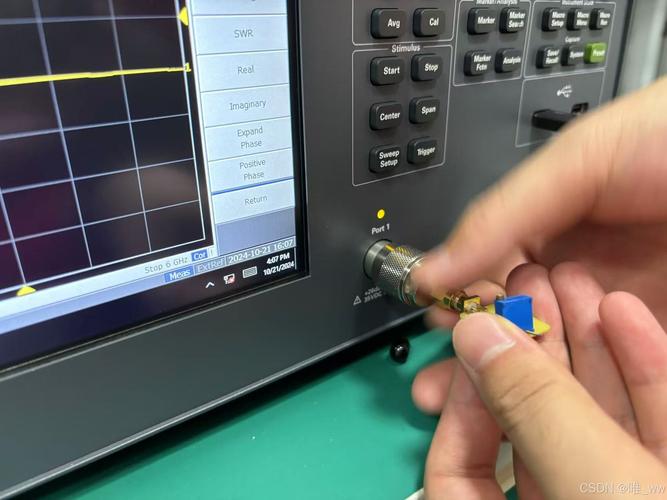

矢量网络分析仪端口校准设置界面实拍

温度对校准的影响也很大，很多人不知道。冬天开着空调从柜子里把仪器拿出来，直接开机校准，测到中午温度上来，数值飘得离谱。说实话，最少要开机预热半小时，等仪器内部温度稳定了再校准，差个三五度，误差就能差出去0.1dB以上。别不信，我踩过这个坑。新手校准必须记牢的核心避坑点

现在最常用的还是SOLT校准，就是开路、短路、负载、直通四个步骤，大部分新手都是拿着校准件插上去就点确认，连三秒都不等。其实接头的接触需要稳定，尤其是镀银的接头，温度变化的时候会热胀冷缩，插上去等个三五秒再确认，结果稳得多。

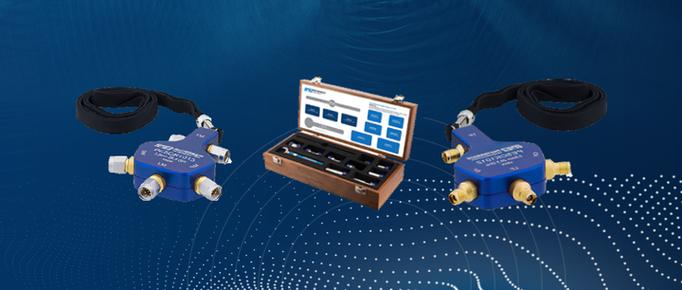

网络分析仪SOLT校准件SMA接口套装实物图

接头拧接的力度绝对是盲区❗很多人要么怕拧坏拧得松松垮垮，接触电阻直接飘，误差能大到0.5dB；要么下死劲拧，把SMA接头的内芯拧滑牙，我刚入门的时候拧坏过一个原装校准负载，花了我一千多块，肉疼到现在。💡正确的做法是用扭矩扳手，卡到1N·m的力，拧到听到咔哒一声就停，没有扭矩扳手就用手拧紧之后，再转八分之一圈，足够了。还有一个大坑，就是校准参考面的选择。如果你的被测件是接在测试线末端，就一定要把校准做到测试线末端的接头，而不是仪器的输出端口。很多教程一笔带过这个点，害死不少新手。如果要做板上测试，校准参考面就要移到探针尖端，差一毫米结果都不对。SOLT校准适合大部分常规测试，如果你需要测长传输线或者板上裸片，那就用TRL校准，精度比SOLT还要高一点，不过操作麻烦点，新手慢慢来就行。校准完一定要做这步验证

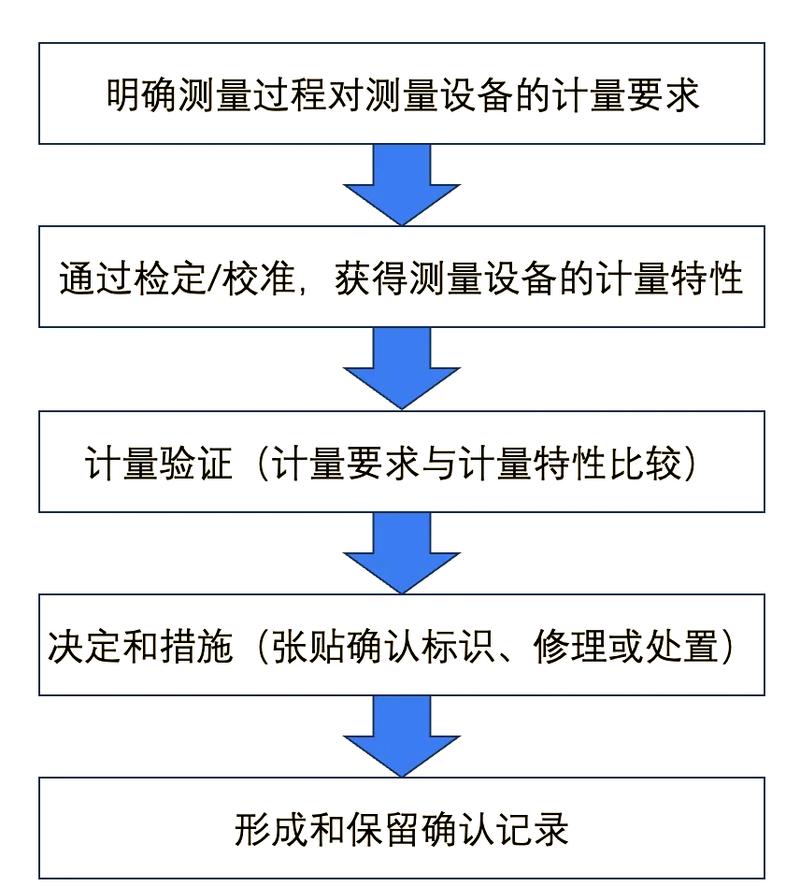

校准完一定要做这步验证

很多人校准完直接就开测，根本不验证准不准。这和考完试不检查交卷有啥区别？最简单的验证方法，拿你校准用的50欧负载，接上去测回波损耗。正常校准合格的话，回波损耗应该在-40dB以下✅。如果测出来只有-20dB甚至更高，那肯定哪里错了，要么接头没拧好，要么校准件脏了，拆下来用酒精擦干净接头重新校准就行。还有，直通验证，拿一根已知损耗的短线接两个端口，测出来的插入损耗和标称值差不超过0.1dB，就算合格。差得太多，就重新来。不过话说回来，也没必要过度焦虑精度。如果你只是给短视频直播调无线图传天线，误差控制在0.1dB以内完全够用，没必要抠小数点后第三位，折腾一下午耽误事。还有个应急小技巧，要是你模拟校准件丢了一个，手头有电子校准件的话，可以直接用电子校准件补误差，精度虽然降一点，应急做个调试完全没问题。电子校准件用完记得放回屏蔽盒，别扔在工作台堆零件，碰歪了针脚修都没法修。其实说白了，网络分析仪校准说难不难，就是细节堆出来的，把该注意的小细节都做到，几十万的仪器才能发挥出该有的性能，不然就是花大价钱买个心理安慰。
