视频人必懂：专业剪辑设备维护中的绝缘电阻测试

品鉴达人 · 发表于 2026-9-28 22:12

上个月刚烧了一块两千多的外置SDI采集卡，项目deadline迫在眉睫，连夜找同行调货，还赔了客户小五千的违约金。说出来你可能不信，根源就是一根几块钱的电源线——绝缘层老化开裂，绝缘电阻不达标，慢慢漏电把采集卡的核心接口烧穿了。
我之前跟大多数剪片子的一样，觉得绝缘电阻测试是电工工地才用的玩意儿，跟我坐在剪辑台前调曲线有啥关系？现在想想，真是傻得离谱。

为啥做视频的要懂绝缘电阻测试？

咱们手里的吃饭家伙，少则大几千，多则十几万几十万，一台调色台一个监视器，够普通人好几个月工资了。很多人买设备收二手，只看开机亮不亮、参数对不对、面板有没有划痕，谁能想到扒开了看绝缘？
对吧？户外直播拉的临时线，风吹雨淋大半年，绝缘裂了小缝你肉眼看不见。演播室墙角堆了五六年的旧线，潮气慢慢渗进去，绝缘性能早就下来了。甚至收二手的时候，碰到翻新技术好的泡水机，外观擦得锃亮，你根本摸不出问题，一测绝缘电阻，立马现原形。
别觉得漏电一定会跳闸，很多小电流漏电根本触发不了保护，只会慢慢啃你设备的电路板，等哪天开不了机，修都没地方修。

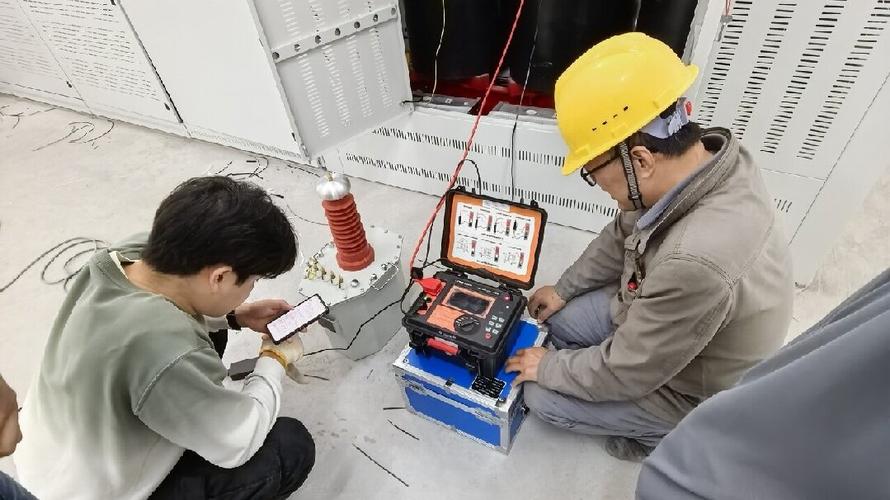

专业视频设备电源绝缘电阻测试现场图

做测试没你想的复杂，工具不用贵

说实话我一开始也怕，觉得这是什么专业测试，得买大几千的专业设备？根本不是。咱们做非编、搭小直播间，几十块到一百多块就能买一块不错的数字兆欧表，足够用了。
💡 选的时候认准两个点：第一要数字显示的，别买老式手摇兆欧表，摇五分钟累不说，读数全靠猜，新手根本玩不转。第二量程要支持到至少1000MΩ，别买几块钱包邮的杂牌，误差大到离谱，测了跟没测一样。
❗ 划重点：测试前必须拔掉所有电源，把设备里的余电放完！别带电测，烧表是小事，电到自己得不偿失。
步骤其实就几步：测电源线就把两根表笔分别搭在火线/零线、和电源线的接地外皮上；测设备就把表笔搭在设备金属外壳和电源输入脚之间。合格标准很简单：咱们用的民用低压设备，绝缘电阻低于0.5MΩ直接淘汰，别心疼，那就是定时炸弹。
我上次那根出问题的电源线，测出来才0.2MΩ，当时就扔了，可惜采集卡已经烧了。收二手摄像机、监视器的时候，多测一步这个，能帮你避开90%的问题机。

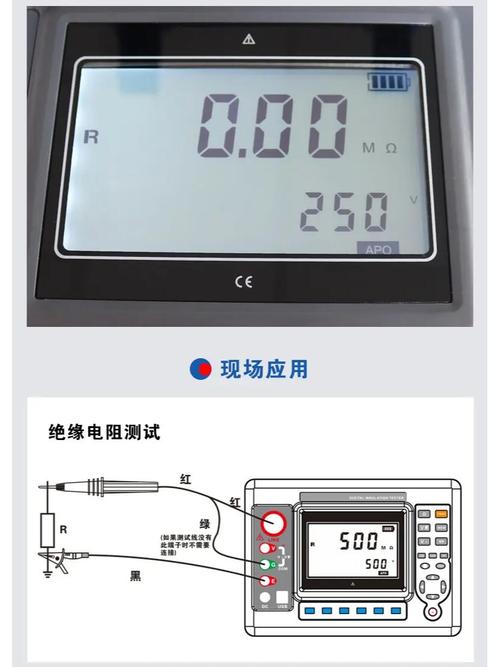

数字兆欧表测专业视频监视器绝缘电阻读数图

这些坑我踩过，今天说给你避坑

这些坑我踩过，今天说给你避坑

第一个坑，潮湿天测出来数值偏低，别直接扔。我去年梅雨季测一根全新的PDU电源线，测出来才0.4MΩ，差点直接扔了，后来放空调房吹了一晚上，再测直接升到22MΩ，虚惊一场。空气湿度对数值影响很大，阴雨天测完，擦干晾几个小时再复测一遍。
第二个坑，只测电源线不测设备本身。很多人说我线都是新换的，肯定没事。不对，你的老监视器、老调色台用了五六年，内部电路板的绝缘漆老化，一样会漏电。我那台用了五年的调色台，去年测出来刚好卡在0.5MΩ的合格线上，赶紧拆开换了内部的供电线，不然哪天烧了我的校色仪，哭都来不及。
不过话说回来，也不用太神经质，只要数值超过1MΩ，基本就没问题，放心用。
第三个坑，图省事用万用表电阻档测。很多人说我手上有万用表，凑活用不行？真不行。万用表的测试电压只有几伏，根本测不出来高压工作状态下的绝缘问题，必须用对应电压的兆欧表，220V的设备用500V量程就刚好，别用太高的，反而容易击穿完好的绝缘层。

我现在养成习惯了，搭新直播间，收二手设备，换一批线材，第一件事就是掏兆欧表测两分钟。花五分钟，保住十几万的吃饭家伙，怎么算都划算。
很多剪友整天研究怎么调色调得更好，怎么剪片子节奏更顺，把所有钱都花在插件硬件上，偏偏忽略了这种最基础的安全维护。
✅ 定期给演播室线材做绝缘电阻测试
✅ 收二手影视设备必测绝缘电阻
✅ 户外直播临时拉线必须测
别等出事儿了，烧了设备误了项目，才想起有这么回事。真的。
