耐压仪打高压：影视工作室设备绝缘检测避坑指南

品鉴达人 · 发表于 2026-9-28 22:35

上周帮楼下做商拍的哥们收拾烂摊子，烧了一块三万多的调光台，原因说出来你都不信——之前收了一堆二手线材，没做耐压仪打高压就直接用，用了半个月暗伤击穿，短路烧了主板。这不，最近问我怎么做检测的人突然多了，干脆整理点干货出来。别拿打高压当可有可无的流程

很多剪辑师搭自己的调色工作室，装灯光买线材，从来没想过还要做绝缘检测。外观好好的，摸起来也没问题，凭什么要测？我刚入行那会也是这么想的。直到自己的雷电采集盒烧了。那时候接了一个十万的企业单，剪辑到一半突然冒烟，采集盒挂了不说，素材差点损坏，蹲在机房哭了一下午，后来查出来就是卡侬线的线皮在接口处磨破了，芯线碰到屏蔽层，烧了主板。大几千的采集盒没了，还差点赔了客户违约金。肉疼到现在想起来都抽抽❗

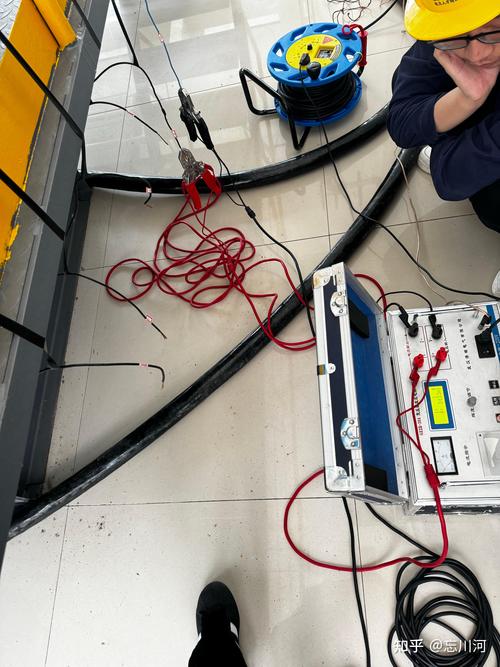

耐压仪检测影视工作室电源线现场图

影视圈的线材有多遭罪你知道吧？外拍拉来拉去扔地上踩，棚里反复插拔弯折，吊车上晃来晃去，看起来好好的外皮，里面早就裂了。你不测，那就是把你的调色台、硬盘阵列、采集卡都放在火上烤。耐压仪打高压的核心，从来不是走验收流程，是找你看不见的绝缘暗伤。通断仪只能测通不通，测不了绝缘坏没坏，这俩根本不是一个东西。别拿通断检测代替打高压，别省那十分钟时间，烧一次设备够你买十个入门耐压仪。耐压仪打高压的核心操作细节

首先第一条，所有被测设备线材，必须完全断电。把所有电容放干净再碰。别笑，真有人带电打高压，上周出事那哥们就是，调光台没断电就夹上线，一开机直接烧了耐压仪的保险，炸的那一声整层楼都听见了，幸好没伤人💡

电压怎么选？AC220V的电源线、PDU内部母线，统一打2000V，保压一分钟。DC低压的信号线、卡侬线、HDMI线、灯光控制线，打500V就够，你打太高反而会把原本完好的绝缘层给打坏，纯纯出力不讨好。

接线怎么接？所有线材的芯线拧一起接正极，屏蔽层或者外皮接负极，这样才能测出所有芯线对外皮的绝缘，不会漏。

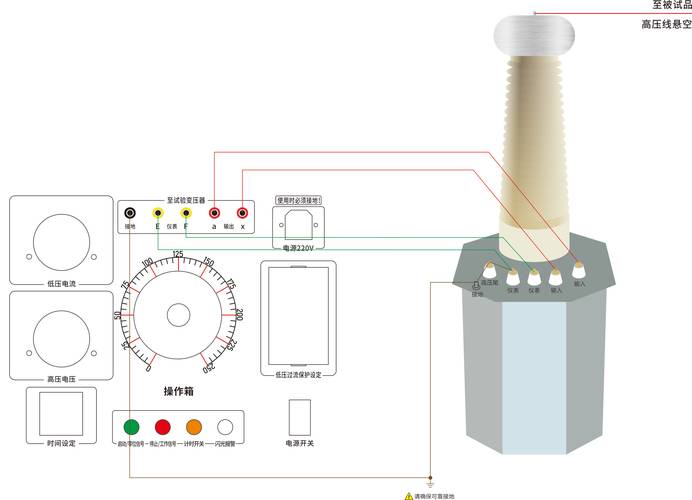

耐压仪打高压影视线材接线示意图

保压的时候千万别离开，盯着电流和漏报值，只要漏电流超过1mA就直接pass，别留着用。说实话我见过很多人觉得漏一点电没事，接着用，那就是给自己埋地雷。对吧？那些你容易忽略的隐形坑

那些你容易忽略的隐形坑

第一个坑，打高压的时候手绝对不能碰被测件的金属部分。哪怕耐压仪有漏电保护，哪怕你穿了绝缘鞋，几千伏的高压打上去，碰一下也够你麻半天，命比那点设备重要多了❗

第二个坑，别为了省时间缩短保压时间。很多暗伤不是一开机就击穿，要十几秒才会慢慢裂开，你保压10秒就完事，根本测不出来，等于白测。

第三个坑，新线不用测？错。我上个月拿了一批某大牌的定制成品HDMI线，拆箱一测，三根直接击穿，拆开看就是工厂压接头的时候把线皮挤破了，出厂质检漏过了。要是直接插我的调色主机，后果不敢想。

第四个坑，二手设备买回来只测主板不测电源线材？电源线上的暗伤才是重灾区，二手设备摸不清之前用过什么环境，有没有被水泡过有没有被老鼠咬过，打一遍高压绝对不亏。

不过话说回来，也不用草木皆兵，只要按照流程来，戴好绝缘手套，选对参数，整个过程安全得很。我自己工作室每年春秋各测一次所有线材，这五年来从来没出过因为线材绝缘的设备故障，省下的维修费真的够买好几个4T硬盘了✅。常年接外拍活的朋友更要注意，器材箱里的线材每次收工回来拉出来测一遍，外拍路上颠来颠去，谁也保不准什么时候磨破了皮。
