上周帮朋友调一块老视频采集卡的I2C总线,串口抓了三天都抓不到正确的时序,差点把键盘砸了。翻出吃灰两年的逻辑分析仪,半小时搞定。真爽。

新手最容易踩的坑:通道接线就错一半


很多人刚拿到逻辑分析仪,上来就把地线随便搭个电路板的金属外壳就开抓。我第一次用的时候就是这么干的,抓出来的波形全是毛刺,根本分不清高低电平,差点以为买了个废品。
接地是逻辑分析仪抓取的命根子。必须接在被测电路的GND层,而且越靠近被测信号引脚越好,引线越短越好。太长的地线引入的共模干扰,能把真实信号吞得连渣都不剩,信不信?




逻辑分析仪抓取接线接地正确示意图


还有通道顺序,很多人接的时候随便乱排,抓出来解码全错,还在那喊仪器精度不够…我刚入坑的时候犯过,熬了两个夜才发现把I2C的SCL和SDA接反了,当时想抽自己两大嘴巴子❗。如果是抓多通道并行的视频信号,接线一定要按照信号的排列顺序接,不要跳线,不然就算抓对了电平,解码出来也是一堆完全看不懂的乱码,白忙活半天。
哪怕你只错一个通道,整个时序的逻辑全错,重新接线比你对着乱码分析一下午省时间多了。

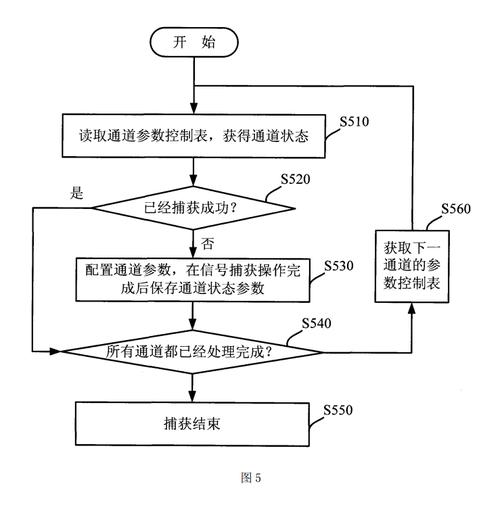

不同信号抓取的参数设置技巧


说实话,我见过太多新手上来就把采样率拉满,结果抓个几秒钟就提示内存溢出,要么就是文件大到根本打不开,白忙活一场。不是采样率越高越好。
采样率只要达到被测信号最高频率的5-10倍就足够用💡。比如你抓1MHz的I2C控制信号,开10MHz采样就完全够了,开100MHz纯粹是浪费内存,还会增加后期分析的难度。要是抓百兆级别的HDMI差分时钟,那再拉满也不迟。
触发方式选不对,你抓一天都找不到你要的那段波形。很多人永远用默认的自由捕获,抓几十兆的波形翻半天都找不到要的那帧,累不累?比如你要抓采集卡上电后的初始化序列,就设成上升沿触发+预捕获,上电瞬间触发,还能抓到触发前几毫秒的状态,一次就能定位问题。
我上次抓HDMI的DDC通道读EDID,就是设成SDA引脚的下降沿触发,一插HDMI线就抓到了完整的读取序列,一次成功,连重抓都不用。




逻辑分析仪抓取I2C信号触发设置界面


别忽略门限电压这个参数。别什么信号都用默认的TTL 1.4V门限就完事,你抓1.8V的信号用1.4V门限,稍微有点干扰就会误判电平,抓3.3V信号用5V门限,全给你当成低电平,错得离谱。一般来说,门限设成信号高电平的一半就不会错:1.8V设0.9V,3.3V设1.6V,5V设2.5V,完美。

复杂信号抓取的实用技巧




复杂信号抓取的实用技巧


玩非编改硬件,经常会碰到间歇性的故障,比如采集卡偶尔丢帧,偶尔出绿屏,单次触发根本抓不到问题,怎么办?用脉冲宽度触发就对了,把正常脉冲的范围排除出去,只触发不符合宽度的异常脉冲,开自动循环捕获,半小时内大概率就能抓到出问题的那帧波形。
我之前帮网友调一块旧的1394采集卡,就是偶尔丢采集帧,用这个方法,很快就抓到是片选信号有个不该出现的窄毛刺,导致单片机误触发,加了个100nF的滤波电容就解决问题。
很多便宜的入门逻辑分析仪没有差分输入,要是需要抓差分的视频信号怎么办?其实也能凑活用,把两个通道分别接差分对的正负两路,导出数据后用软件做一次异或运算,就能得到差分信号的波形,对付几十MHz的SDI或者HDMI信号完全够用,省了几千块的差分探头钱。
不过话说回来,很多国产入门逻辑分析仪自带的软件真的烂,解码支持少,界面卡,我现在用开源的SigRock,比原厂自带的好用一百倍,支持几十种常用协议解码,还能跨平台,玩老硬件调试的都可以去试试✅。
还有个细节,抓完波形一定要把原始采样数据存下来,别只截个图就关软件。我之前吃过这个亏,当时看着波形对,回头要对比分析,发现没存原始数据,只能重新接线重新抓,折腾一下午,烦到想摔鼠标。
玩多了你就会发现,逻辑分析仪抓信号,根本没什么神秘的。踩两次坑,摸清楚规律,比你对着说明书看一周有用多了。现在我调任何数字视频硬件,逻辑分析仪用的比示波器还多,毕竟看时序看协议,它真的太方便了。
