网络分析仪校准：90%测试工程师都踩过的隐形坑

品鉴达人 · 发表于 2026-10-5 18:36

别不信，我见过好几个做射频高速测试的老手，测出来的数据差了一个量级，翻来覆去找问题，最后发现——校准没做对。
校准前为什么必须清缓存？90%的人都漏了这步

很多人开机拿起校准件就插，走一遍流程就完事。
错的离谱。
说实话，网络分析仪掉电或者重启后，之前存的校准数据会残留在缓存里，新校准的参数和旧数据混在一起，你测出来的S参数能对吗？❗
我上次给一个客户做HDMI2.1高速线的特性阻抗测试，一开始就是犯了这个错，测出来阻抗直接飘到85欧，客户差点以为线材工厂偷工减料扣款，结果清了缓存重校，直接回到74.8欧，差了快10欧，当时吓出一身冷汗。💡
操作其实超简单，你只要进系统设置，找到“清除所有校准数据”，点一下就行，10秒钟的事，能帮你省好几个小时找问题的时间，划不划算？✅

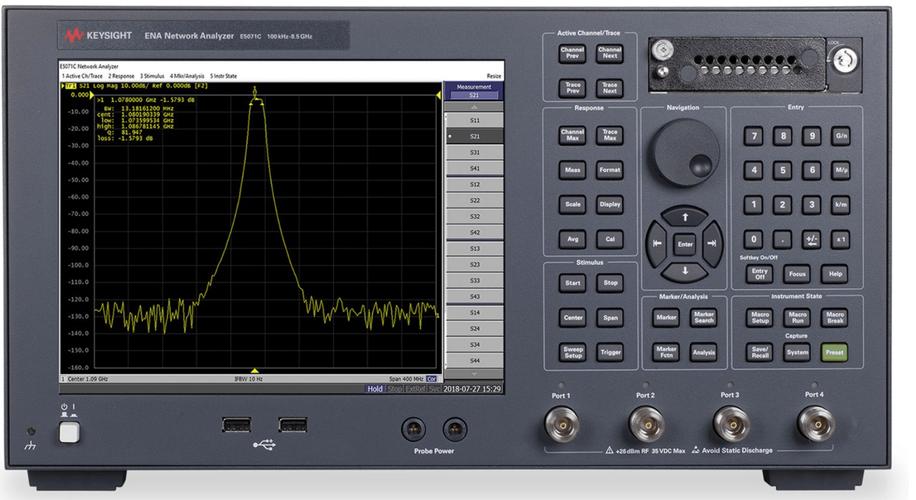

矢量网络分析仪校准前清缓存操作界面

校准件选不对，校准流程再标准也白搭

很多刚入行的朋友，校准件随便拿一个就用，不管频响对不对，不管是不是对应你现在用的接头。
50欧的测试系统你拿75欧的校准件，那出来的数据能看？
还有，校准方法分SOLT和TRL，别瞎选。SOLT适合大多数常规测试，接头是常用的SMA、N头这种，上手简单，精度也满足一般研发需求。但如果你测的是高频，10GHz往上，TRL校准的精度比SOLT高一大截，缺点就是麻烦一点，需要做专门的长度匹配传输线和固定负载，对新手不友好。
不过话说回来，校准件本身一定要定期送校，别一个校准件用五六年，上面接触位置的氧化层都厚了，开路短路的标称参数早就偏了，你用它校准，那不就是拿错误校准错误吗？
我那个做卫星接收天线的朋友，之前一个校准件用了三年没送校，测出来的驻波比一直比标准值低0.15，直到去年送检才发现，校准件的匹配负载回波损耗已经偏了快1dB，亏他还测了大半年的成品天线，差点因为参数不达标赔了客户几十万。

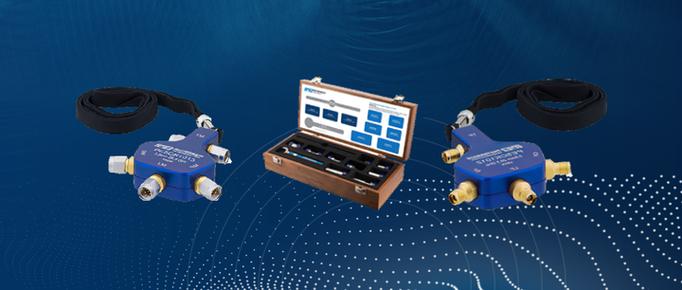

网络分析仪SOLT校准接头连接实物图

对了，插接头的时候别太用力，很多人怕接触不好死命拧，结果把校准件的内芯拧歪了，直接整个校准件废了。轻拧到卡紧就行，对吧？校准完别着急用，一定要做这步验证

校准完别着急用，一定要做这步验证

很多人校准完流程走完，直接就去测样品了。
这习惯真的要改。
校准完成后的验证，是避免你白忙活的最后一道保险。
怎么验证？拿你手里已知参数的标准件测一遍就行。比如你用SOLT校准完，拿校准用的匹配负载测回波损耗，正常应该稳定在40dB以上，如果测出来只有20多dB，那肯定是哪一步接触不好，或者校准件内芯歪了，直接重来吧。
还有，如果你测的是差分高速信号，别忘了校准完测一下差分阻抗的标准件，确认共模抑制比符合要求，别到时候测出来的差分眼图全是错的，你还以为是线材设计有问题，改来改去瞎忙活。
说实话，我现在每次校准完都会花两分钟做验证，已经不止一次在这一步发现问题，要么是接头没插紧有氧化，要么是刚才漏了清缓存，省了不知道多少无用功。
还有一个压箱底的小技巧，如果你要测的频段是1GHz到10GHz，不用全频段0-40G走一遍校准，只校准你要用的这个范围就行，不仅省一半时间，精度还更高，很多人不知道这个，全频段走一遍流程，浪费十分钟不说，还会引入不必要的频段误差，得不偿失。
别迷信仪器的自动校准，自动校准适合车间快速批量抽检，要是你做研发精准测试，手动一步步来，每一步都确认接头接触良好，比自动校准靠谱太多。哦对，环境温度也会影响，要是你实验室温度波动超过两度，最好过两三个小时就重校一次，别嫌麻烦，不然数据飘了你都不知道为什么。
