逻辑分析仪抓取：视频采集故障排查的硬核技巧

品鉴达人 · 发表于 2026-10-12 20:11

我上个月帮群友修4K采集卡掉帧出绿块的问题，折腾了整整三天。换了三根认证HDMI线，换了PCIe插槽，甚至刷了采集卡的固件，问题依旧。最后抱着死马当活马医的心态，掏出来吃灰半年的逻辑分析仪抓了一轮信号，十分钟找到问题。那种惊喜，真的想给所有做视频采集的朋友吼一声：一定要会用逻辑分析仪抓取啊！

为什么视频采集出问题，得靠逻辑分析仪找根因

做非编的朋友，谁没遇到过采集掉帧、偶发绿屏、信号断连的破事？大部分人的第一反应都是换线、换卡、换电脑，对不对？很少有人想到，问题出在信号时序本身。💡 不管是HDMI、SDI还是USB采集，信号都是按固定时序传输的，哪怕差个十几纳秒，抖个几赫兹，累积起来就会出错。你肉眼只能看到结果，看不到底层信号出了啥问题，这时候就得靠逻辑分析仪扒开来看。

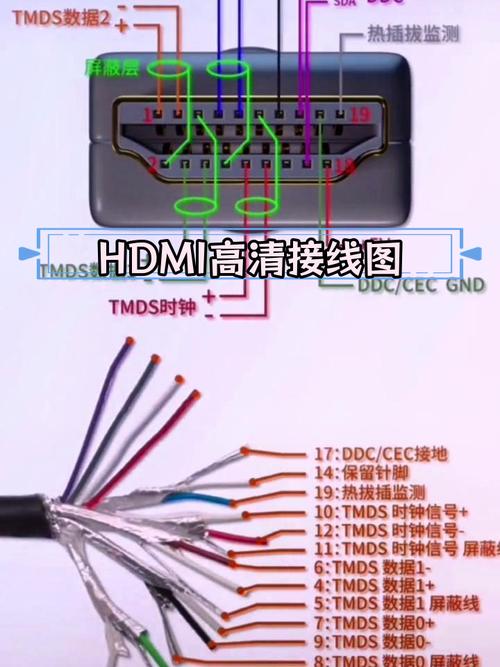

逻辑分析仪抓取HDMI信号接线实拍

我当时的接线就是这么接的，把HDMI接口的四路TMDS差分信号引出来，分别接到逻辑分析仪的四个通道，DDC通道也单独接了一路，总共才用了五个通道，入门款逻辑分析仪完全够用。✅

逻辑分析仪抓取的避坑要点，全是踩坑踩出来的

说实话，新手第一次抓，十有八九会白忙活。我第一次抓HDMI信号，踩了三个大坑，浪费了整整一下午。第一个坑，触发方式选错。我一开始图方便选了自动触发，抓出来全是乱七八糟的杂波，翻了几十页都找不到同步头，看得我头大。❗ 抓视频信号一定要选帧同步触发，提前设置好同步码的规则，一触发就是你要的整帧信号，省超多事。第二个坑，采样率不够。很多入门款逻辑分析仪标称的采样率是插值出来的，实际等效采样率根本不够。采样率至少要达到被测信号速率的5倍以上，抓10Gbps的HDMI2.0信号，至少要50Gsa/s的采样率才够，不然抓出来的波形全是糊的，根本分不出来高低电平。第三个坑，接地错了。很多人图省事，整个探头只接一个地，远得离谱，结果抓出来的信号全是毛刺，根本没法看。每个探头都要就近接地，尽可能缩短接地引线的长度，能极大降低信号干扰。

逻辑分析仪抓取HDMI信号同步头波形图

你看这张就是正确抓取出来的同步头波形，边缘干净利落，时序差一眼就能看出来。我那次的问题，就是DDC通道的应答时序比HDMI标准慢了22ns，导致主机每次读取EDID信息都会错两个字节，累积个三五分钟就出一次绿块，根本想不到是这么小的时序误差。也就逻辑分析仪能抓出这么细微的问题，换别的方法根本查不出来。

普通剪辑爱好者，值得入坑学逻辑分析仪抓取吗？

普通剪辑爱好者，值得入坑学逻辑分析仪抓取吗？

如果你只是剪剪日常vlog，用现成的采集卡，从来碰不到奇怪的故障，那完全没必要花这个钱。对吧？但如果你经常折腾DIY采集盒，测外设输入延迟，或者经常要修一些奇奇怪怪的采集故障，那花个百八十块整个入门款逻辑分析仪，绝对不亏。哦对了，很多人折腾剪辑键盘，说要低延迟，各种吹自家产品1ms响应，你拿逻辑分析仪抓一下从按键按下到USB出信号的延迟，一抓一个准，不少网红爆款实际延迟能超过20ms，吹得天花乱坠，一抓原形毕露。不过话说回来，真没必要买那种几万块的台式逻辑分析仪，普通人玩不起，也用不到。一百多的USB入门款，8通道100M采样，对付USB、HDMI1.4这类普通信号完全够用，偶尔抓个键盘延迟、串口通信都没问题，性价比拉满。前阵子群里一个做VR直播的朋友，偶发花屏折腾了半个月，换了两万多的采集卡还是没好，我教他抓了一路TMDS信号，十分钟就找出来是HDMI座子的焊接虚焊导致时钟抖动超标，花五块钱换了个带屏蔽的座子就解决问题，这不比瞎换硬件香？很多时候，解决问题的关键不是砸钱换件，是找到问题到底出在哪。逻辑分析仪抓取，就是给你开了个天眼，直接看到信号底层的问题，比你瞎蒙瞎猜靠谱一万倍。反正我现在桌子上永远给它留着位置，遇到搞不定的信号问题，抓一把就清楚了。
