剪片室电源不稳定元凶：剪辑设备的谐波电流分析

品鉴达人 · 发表于 2026-10-13 01:50

你有没有碰到过这种情况？剪片剪到一半，外置阵列突然掉盘。明明刚校过色的显示器，总是隐隐有水波纹晃得眼睛疼。换了插排、换了HDMI线、甚至换了显示器，问题还是没解决。大部分人第一反应是设备坏了，或者线材不行，很少有人会想到——你剪片室的电网里，谐波电流已经超标了。

为什么剪片室的谐波问题没人当回事？

堆的设备越多，问题越严重。剪片室什么最多？一堆带开关电源的设备：主机、多台4K显示器、外置硬盘阵列、调色台、录音声卡、路由器...甚至你桌上的氮化镓充电器，全都是谐波产生的源头。

说实话，大部分做剪辑的，天天研究分辨率码率调色LUT，谁会闲得去研究电网里的电流波形？我去年帮朋友装新工作室，三台剪4K的主机，两台专业调色显示器，一整台8盘位外置阵列，全部装好开机，主显示器直接满屏水波纹，阵列每隔十几分钟就掉一次。我们换了所有线材，换了三个品牌的插排，甚至给主机换了新电源，折腾了三天，最后找了个做电力的朋友拿表一测，差点骂出来。

剪片工作室多设备谐波电流检测波形对比图

正常工频电流是平滑的正弦波，你看那张对比图，超标后的波形歪歪扭扭，跟被狗啃过一样，三次谐波含量超过了60%，远超过安全阈值。

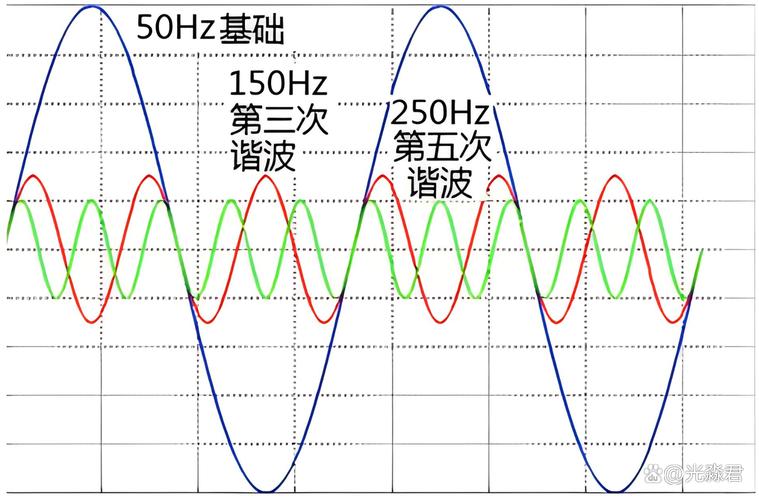

简单讲，谐波就是电网里的多余杂波，工频基础频率50Hz，那些成倍数的额外频率就是谐波，3次、5次谐波对民用设备影响最大，偏偏开关电源就是产生这类谐波的大户。一堆设备凑在一起，谐波叠加，问题就会变得特别严重。

谐波电流对剪辑设备到底有哪些危害

别觉得这是供电部门要操心的事，对你剪片的影响，全是切切实实的。

第一，就是屏幕水波纹、低频屏闪。你调个色，盯着屏幕一下午，眼睛酸到流泪不说，颜色越调越不对，本来明明是雾霾蓝，晃久了你看成灰蓝色，出片给客户被骂，你找谁说理去❗

第二，存储设备无故掉盘、扩展坞断连。你剪的是几个T的RAW长素材，剪到高潮突然掉盘，软件直接卡死，没来得及保存的剪辑工程...那种绝望，我不说你也懂。

第三，加速设备老化，甚至引发安全问题。谐波会让零线电流异常升高，插座端子、配电箱零线持续发热，用个两三年，插座慢慢烧蚀，严重的还会引发火灾。

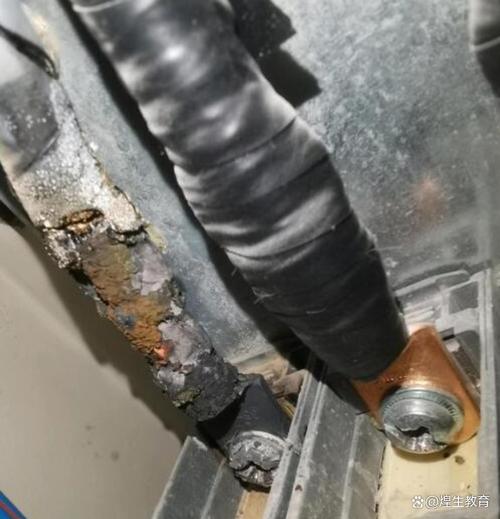

谐波电流导致零线端子过热烧蚀实物图

这不是我编的，去年圈内就有个小工作室出了这事，半夜零线起火，烧了半间屋子，所有素材都没了，想想都后怕。

很多人说我装了UPS啊，还怕这个？💡其实普通的在线式UPS，主要作用是断电续航，根本没针对谐波做专门滤波，该有的问题一点都不会少。

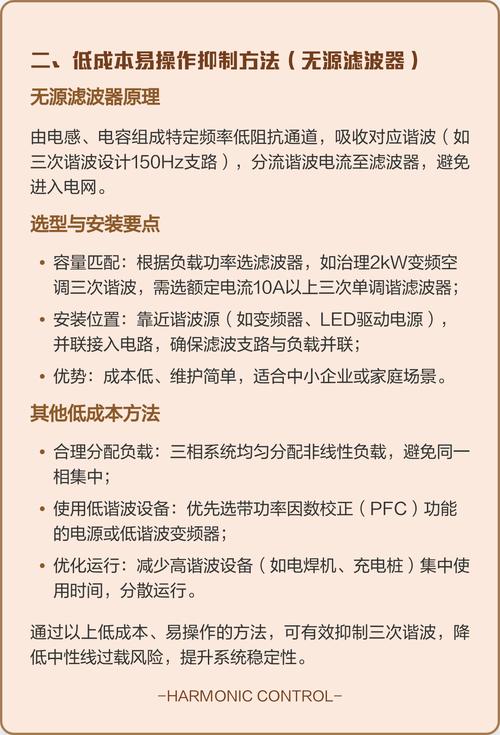

低成本排查解决谐波问题的实用方法

低成本排查解决谐波问题的实用方法

你不用花大几万买专业电力分析仪，网上一百多块就能买到带谐波电流检测功能的智能插座功率计，插在你的主插排上，就能直接看到各次谐波的含量，非常方便。✅

一般来说，如果三次谐波含量超过30%，你就得注意了，超过50%必须处理，别拖着。

解决方法也分不同情况，不用花大价钱：如果你是个人在家剪片，只有一两台设备，直接换一个带谐波滤波功能的PDU插排就行，几百块就能搞定，比换所有设备便宜多了。如果是三四台主机以上的工作室，装修布线的时候一定要把零线加粗，别信装修师傅说的按国标来就够，普通住宅布线的零线规格，扛不住多台开关电源产生的三次谐波，很多时候零线电流比火线还大，线径不够不发热才怪。

要是你本来用的就是杂牌便宜电源，直接换个80PLUS认证的主动PFC电源，主动PFC电路本身就能有效抑制谐波电流，一举两得，电源稳定了对整机都好。

不过话说回来，大部分人装机的时候，都把预算堆给显卡和硬盘了，电源永远是最先缩水的那个，这真的是捡了芝麻丢了西瓜。我自己工作室之前也有轻微的水波纹，换了带滤波的PDU之后，水波纹直接消失，大半年了阵列再也没无故掉过盘，体验提升真的是肉眼可见。

做剪辑这行，设备稳定比什么都重要。你技术再好，掉一次链，丢一次素材，之前攒的口碑可能就没了。多花几百块排查谐波，换个靠谱的插排电源，真的是性价比最高的投资。
