压线钳压接实操：剪辑棚里踩过的那些接触故障坑

品鉴达人 · 发表于 2026-10-21 08:26

上周在棚里盯4K素材转码，监视器突然闪成雪花。顺着线摸了半小时，才发现是主板接采集卡的那根杜邦端子松了——之前图省事儿用手拧的，连压都没压。

别拿压线不当剪辑岗的技术活

天天泡棚里的人都有体会，很多看着不起眼的小故障，翻来覆去查半小时，根源就是个没压牢的端子。之前有个同事赶外景活动的素材，拍了3天的4K内容，导回硬盘的时候因为BNC头接触不良，丢了两个小时的舞台核心环节，坐在工位上掉眼泪的样子，我现在都记得。

很多人觉得压线是电工的专属活，跟剪片子的没关系。真不是。我们日常接触的SDI同轴线、外置硬盘的供电端子、导播台的Tally控制线、甚至卡侬头内部的信号针压接，哪一样不是自己上手弄？等外面的师傅上门，少说要等四十分钟，赶交付期的时候，那点时间够你把整段素材的字幕都对完了。

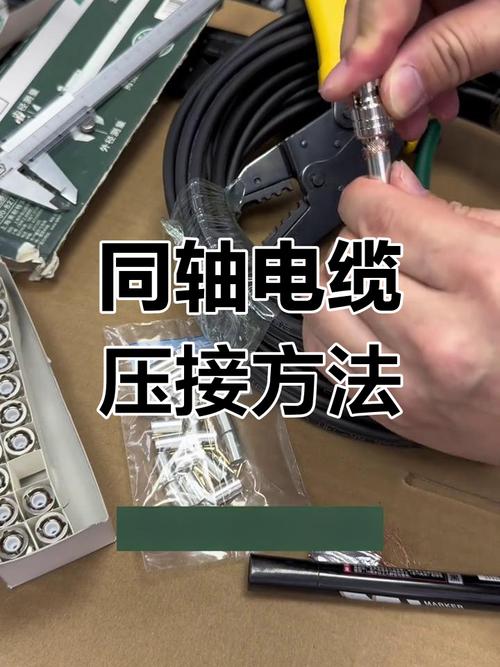

视频剪辑工作室BNC同轴线压线钳压接实操现场

这里要讲透一个核心逻辑：压接的本质，是让金属端子和线芯形成稳定的、低接触电阻的刚性连接。你看着用尖嘴钳捏得死死的接头，其实只是把铜片掰了个弯，铜丝和端子之间的缝隙藏了多少氧化层、多少灰尘，谁也说不准。冬天棚里开暖气温度高，过两小时下班关了空调温度骤降，塑料端子一收缩，接触松了，信号就断了。我之前不信邪，用尖嘴钳捏的固态盘供电端子，拷200G的ProRes素材，拷到一半直接掉盘，整得我重新导了三个小时，那一下真的想把手里的破钳子扔出窗户。

选对压线钳，比你练三个月手劲管用

踩过几次虚接的坑之后，我把棚里那些凑数的尖嘴钳、地摊货压线钳全扔了。现在常备三把专用的：一把是带棘轮的冷压钳，用来压0.5-2.5平方的供电端子；一把是专门卡BNC头的同轴压线钳；还有一把是捏杜邦小端子的迷你钳。

💡 别买那种号称“万能通用”的压线钳，我之前贪便宜买过一把，夹BNC头的时候力度不对，把同轴线的铜网层压断了一半，接上去测信号衰减了12dB，监视器上全是彩色噪点，拆了重弄才解决。

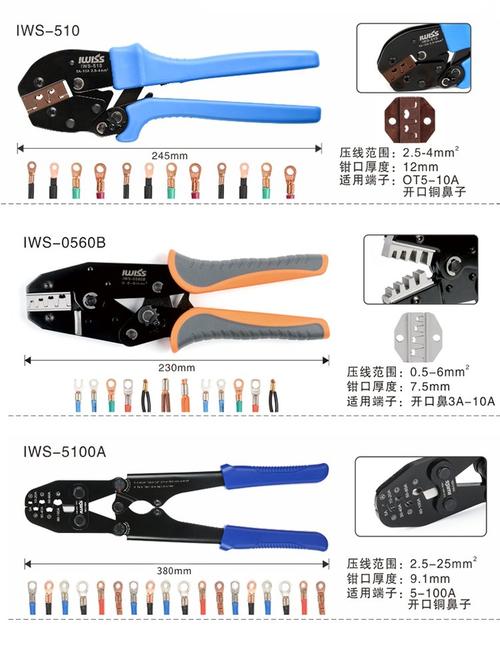

非编工作室常用三把不同规格压线钳对比摆放图

很多人压接的时候图快，剥线直接用剪刀剪，把铜丝剪得七零八落，压的时候绝缘皮直接塞到压接仓里。上次新来的实习生给导播台压Tally线，剥线留了快1厘米的铜芯，压的时候没对齐，铜芯露在外面晃，当天录节目Tally灯时亮时灭，导播喊破喉咙都没人知道哪路信号是直播的，事后查了俩小时才找到问题。

这里记牢两个操作标准，能帮你避开80%的压接坑：剥线长度要刚好和端子的压接仓齐平，压接位必须完全包裹所有铜芯，绝缘层要卡在端子的挡片后面，不能露在压接区里。别留太长的铜芯，不然两根线碰到一起直接短路，烧了采集卡得不偿失。

那些没人会主动告诉你的压接细节

那些没人会主动告诉你的压接细节

压完不是就完事了。

别嫌麻烦。压好的端子，用手稍微拽一下线身和端子，要是能轻松拽出来，那肯定是压废了，别心存侥幸往设备上插。带棘轮的压线钳有个好处，就是压接力度没达到设计值的时候，钳口不会自己弹开，哪怕你手劲小，也不会因为捏得太松导致虚接。

❗ 别拿压线钳当剪线钳用。我棚里那把三百多的冷压钳，就是之前被同事用来剪网线皮、剪扎带，现在钳口已经歪了，压出来的端子经常咬合不紧，每次用都心疼。

✅ 压完的端子最好用万用表通断档测一下，要是数值稳定在0.1欧以内，没有跳变，才算合格。

不过话说回来，也不是说我们做剪辑的要把电工的活全干了。强电的东西别碰，但是这些和信号、低压供电相关的压接活，真的得摸熟。毕竟我们经常要从剪辑台拉十几米的线到调色台，买成品SDI线一米就要二十多，自己买散线、买端子压，一米能省十块钱，压得好的话，信号衰减跟成品线差不了多少，上次我压了一根15米的SDI线，测完衰减只有3dB，省了两百多块，那成就感，比剪完一个十万播放的片子还爽。

你花十分钟压好一个端子，可能比你等半小时维修师傅上门、再花一小时排查接触故障的效率高得多——尤其是你赶着凌晨两点要把成片传给客户的时候，没人会等你慢慢找问题。
