逻辑分析仪抓取：别再为了素材丢帧白熬三个通宵

品鉴达人 · 发表于 2026-10-21 11:58

上周群里三个up主找我，说自己导出来的成片每隔10分钟就跳两帧，在PR里翻遍了所有素材，调了三遍序列设置，重新渲染两次还是有问题。

我让他们把采集卡接过来，掏出我的逻辑分析仪抓了半小时，全给定位了。

不是剪辑的锅。

别上来就把采样率拉到最高

很多人第一次用逻辑分析仪，上来就把采样率拉到设备最大值，生怕漏了信号细节。我第一次用的时候也这德行。

上次抓HDMI 2.0的TMDS信号，直接开5GSa/s，结果抓了1.2秒，软件直接弹缓冲区溢出，信号停在那里不动了。我当时以为设备烧了，拔了重插三次，还差点把探头戳断。

Saleae逻辑分析仪抓HDMI信号缓冲区溢出报错截图

💡 算明白信号的最高跳变率再设采样率。比如4K60的单通道TMDS信号，最高传输速率是6Gbps，对应的跳变间隔是166ps，按照奈奎斯特采样的2.5倍信号最高频率余量，2GSa/s的采样率完全够用。你拉到5GSa/s，多出来的那部分全是重复的无效数据，不仅占满缓冲区，导出来的文件能有几个G，后期拖都拖不动。

我之前为了抓个1080P的SDI传输信号，脑抽开了1GSa/s的采样率，存出来的原始数据2.3G，导出来看一半是空白的杂波，纯纯浪费了一下午时间。

真的，别迷信最高采样率。够覆盖就行。

触发条件设错，抓的全是没用的垃圾

很多人抓信号的操作是什么？点一下"开始"，然后盯着软件界面发呆，等个十几秒再点停止。最后导出来的几十兆数据，找问题点找得眼睛都花，翻了半天全是平时的静态电平，根本碰不上你要找的那个丢帧瞬间。

我上周碰到个粉丝，抓了20分钟的信号数据，我问他触发条件设的啥，他说没设，就点了开始。

我当时真的想顺着网线爬过去给他一巴掌。

你要找的是素材里的随机丢帧，那个事件可能十分钟才出现一次，你自由运行抓那几秒的窗口，能碰上才是见鬼了。

✅ 针对你要找的问题设触发：

查热插拔断流，就把采集卡的5V电源引脚当触发源，设下降沿触发，只要电压掉了就开始抓；

查音画不同步，就把HDMI的行同步信号当触发源，设上升沿触发，抓前后各10ms的窗口，直接就能看到I2S音频信号和视频同步信号的时间差；

查随机花屏，就把信号的电平阈值设成1.2V，只要出现低于阈值的毛刺就触发，哪怕那个毛刺只持续1ns，也能给你抓下来。

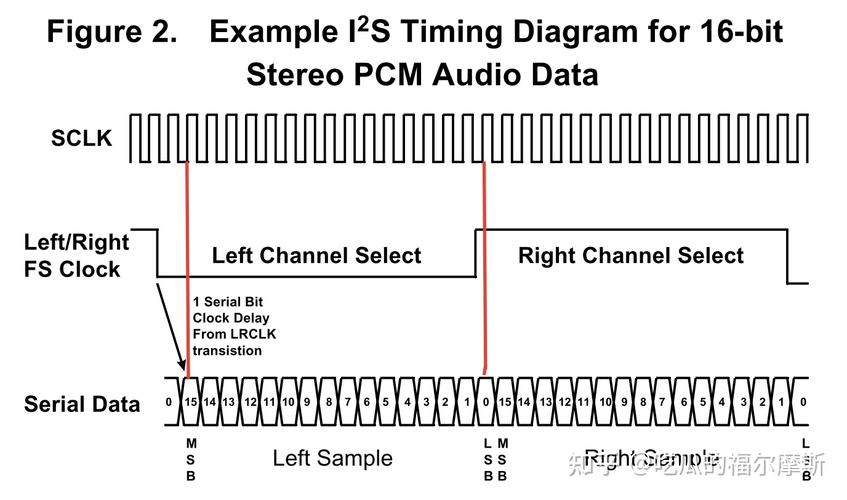

逻辑分析仪抓取I2S音频与HDMI行同步信号时序对比图

我之前碰到过一个廉价HDMI线的问题，屏蔽层坏了，每10分钟左右就会出一次随机毛刺，对应素材里的一次花屏。换了三次线、两次采集卡都没找到问题，因为那个毛刺出现的间隔太长，根本碰不上。后来我把触发条件设成"电平低于1.2V持续1ns就记录"，把逻辑分析仪挂在那里接了12分钟，直接就抓到了那个毛刺点，和素材里花屏的时间点完全对上。

拿着这个时序图去找线材商家，人家连扯皮都没扯，直接给退了全款。

抓完的原始数据，别随手就删

抓完的原始数据，别随手就删

很多人抓完信号，定位完问题就把软件关了，数据全删了。

真的亏。

你花了半小时抓的原始时序图，导成无压缩PNG，存在对应的素材文件夹里，文件名标清楚哪天、哪个设备、测的什么问题。下次再碰到同样的丢帧、花屏问题，直接把之前存的图拉出来对比，省得重新接探头、设触发，又折腾半小时。

❗ 别拿着模糊的手机拍屏图去找售后。就把逻辑分析仪抓的时序图截清楚，哪段信号断了、哪段电平不对、和正常信号差了多少纳秒，标得明明白白。比你在客服对话框里打一百句"我的设备丢帧了"有用一百倍。客服碰到这种拿着实测数据来的，根本不敢跟你瞎扯"这是正常现象"。

哦对，说个丢人的事。上次接探头的时候，把地线夹错了，夹在了电源线上，抓出来的信号全是密密麻麻的毛刺，我当时以为是采集卡出了硬件故障，拆了半天的机器外壳，最后才发现是探头接错了。折腾了快一个小时，脸都丢尽了。

不过话说回来，很多搞剪辑的朋友觉得逻辑分析仪是电子工程师的玩具，自己根本用不着。

真不是。

你想想，你花了三天剪的片子，导出的时候发现开头有两帧花屏，你是重新对着时间线剪三个小时，找遍所有素材的问题点，还是花十分钟接个逻辑分析仪，直接定位是线材的锅、采集卡的锅还是前端播放器的锅？

哪个划算？

别再为了这种底层的传输问题白熬通宵了。
