上周刚交完某研究所的网络分析仪校准系列视频的终稿，熬了三个大夜，跟驻场的射频工程师掰扯了不下十次"你刚才说的那个反射系数到底怎么用画面拍出来"，现在终于能把攒的这些干货倒出来。

校准前的坑，90%的新手第一次做就踩
别不信。我第一次跟拍的时候，刚开机工程师就拿校准件往上怼，测出来的S参数飘得像我熬夜之后的发际线。

❗ 网络分析仪开机后必须至少预热30分钟，尤其是冬天实验室空调开得低的话，要拉长到40分钟。内部的本振、混频器还没达到稳定工作温度，测出来的数全是废的，连参考价值都没有。

还有那个OSM机械校准件的接头，你戴干净的无尘手套碰一下都得赶紧擦，更别说用裸手去碰端面了。上次有个刚入职的测试员，拿了个沾了指纹的校准件上去，测出来的驻波比直接飘到1.8，工程师当场脸都绿了。

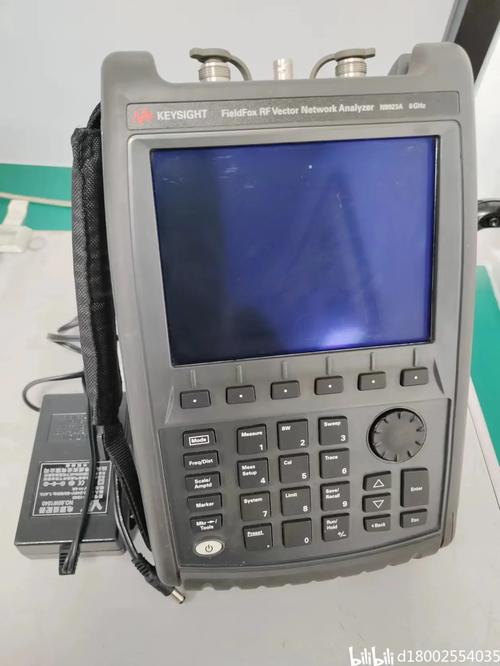

网络分析仪开机预热状态面板实拍图

哦对，还有个很多人忽略的点：校准之前要确认当前的测试频段、输出功率、中频带宽和实际要测的参数完全一致，要是你校准完了才发现选的频段不对，刚才的操作全白干，哪怕你每一步都按要求拧了接头、擦了端面，测出来的数也完全不能用。

不同校准方式的区别，别瞎选
很多人以为校准就是拿个OSM件插上去点一下就行，哪有那么简单。

普通的Sub-6G频段测试，用机械校准件（OSM）完全够用，但要是你要测毫米波频段的器件，必须换电子校准件（ECal）。机械校准件要依次拧开路、短路、负载三个接头，每个接头的力矩要求是0.9N·m，稍微拧松或者拧紧一点，误差就会跳出来。我跟的那个工程师说他年轻的时候，拧校准接头拧到手指起茧，现在有了ECal，插上去一键搞定，还能自动补偿线缆的损耗，省了至少80%的校准时间。

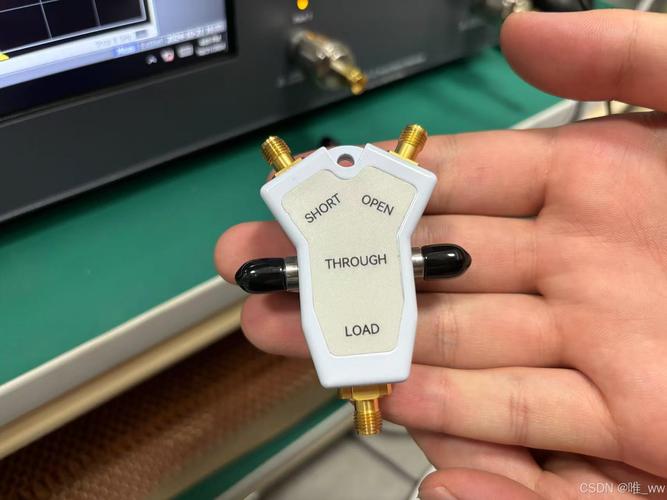

网络分析仪电子校准件连接端口实拍图

还有，要是你测的是功放的输出功率或者噪声系数，光做S参数校准根本没用，得额外跑一遍功率校准或者噪声系数校准。上次那个教程里的工程师就是漏了功率校准这步，我剪的时候都没看出来，最后客户打回来返工，我又熬了半宿。

❗ 额外提醒一句：校准件是有溯源有效期的，一般是2年，超过时间的校准件必须送到计量院重新校准，不然测出来的数没有法律效力，投期刊或者做产品认证都不认。

剪这类校准视频的小技巧，观众不会划走
说实话，我之前根本不知道网络分析仪是啥，直到接了这个项目，跟工程师混了半个月，现在都能自己上手做个基础校准了。不过话说回来，这类硬核工业教程，要是直接对着仪器面板拍，观众三秒就划走，哪怕内容再专业也没用。

我现在剪这类视频的套路很简单：

首先，开头3秒直接放最有冲击力的踩坑画面——比如飘得离谱的S参数波形，配个大字号文字"刚开机就校准？你测的数全是废的"，瞬间就能抓住有同样困扰的观众。

然后，校准的步骤别拍全程，拧接头的动作剪个1秒的快切就行，把面板上的校准进度条放大，每个步骤完成了就弹个✅的小图标："✅ 预热完成 ✅ 端口清洁完成 ✅ 校准件连接正常"，观众一眼就能get到关键节点，不用费脑子听工程师念步骤。

💡 最有用的一招：拍校准前后的对比波形。左边是没校准的杂乱波形，右边是校准后平滑的曲线，配个文字"校准后测试误差小于0.1dB"，比讲十分钟公式都管用。

别给我整那些花里胡哨的粒子转场、炫酷特效，工业类的视频越简洁越专业。上次我给客户加了个翻页转场，被说"像带货的"，无语。

对了，要是你也接了这类工业教程的剪辑单，记住千万别随便改工程师给的参数步骤，上次我手快把30分钟的预热剪成了10分钟，被工程师追着骂了三条街。真的，校准这东西，细节真的决定一切，哪怕你少预热5分钟，测出来的数可能就差之千里，做射频的人都懂，对吧？
